Câbles, gaines et conduits

Fil et câble électrique : qu’est-ce que c’est ?

Le fil électrique est composé d’un élément conducteur (âme du fil) et d’un élément isolant (partie enrobant l’âme du fil). Il peut être Monobrin (rigide) ou Multibrin (souple).

Le câble est quant à lui composé de plusieurs fils isolés (2, 3, 4 ou 5 fils), réunis dans une gaine de protection simple ou double.

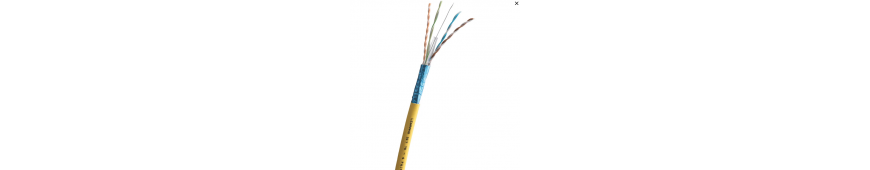

Ils sont utilisés de deux manières différentes : pour la circulation du courant ou pour la transmission des données (téléphone, informatique, TV).

Comment déchiffrer les caractéristiques d’un câble électrique ?

Le câblage d’une habitation, se fait grâce à des fils et câbles électriques. Ces conducteurs sont catégorisés par des lettres et des chiffres correspondant à leurs caractéristiques.

Tout d’abord il faut choisir sa section de fils en fonction des normes.

Plus l’intensité (A) est élevée, plus la section est importante :

  • 10A : section de fil 1.5mm²
  • 16-20A : section de fil 2.5mm²
  • 32A : section de fil de 6mm²

Il existe de plus fortes sections (10, 16, 25 mm²) destinées aux liaisons compteur électrique/disjoncteur d’abonné, à la mise à la terre, au branchement d’une dépendance.



Les fils H07 VU 1,5 mm² sont ceux dont on se sert le plus. Voici les caractéristiques de ces fils et leur correspondance :



  •    H ou U : la première lettre est un repère national ou international ;
  •    07 : pour 700 V, tension maximale supportée par le fil ;
  •    V : gaine isolante en PVC (R pour le PRC) ;
  •    U : âme en cuivre ; U et R indiquent des âmes rigides, K une âme souple ;
  •    1,5 mm2 : la section du fil.



Les câbles U1000R2V renferment plusieurs conducteurs maintenus entre eux par une ou plusieurs gaines de protection. L’appellation du câble signifie :



  •    U : âme pleine rigide ;
  •    1000 : tension admissible jusqu’à 1 000 Volts ;
  •    R : rigide multibrin ;
  •    V : gaine en polychlorure de vinyle (PVC). Précédée du chiffre 2 (2V), la gaine est doublée (double isolation).

Suivent un chiffre (nombre de fils contenus), la section des fils et un code lettre : G si l’un des fils est prévu pour la terre, X dans le cas contraire.

Exemple : U1000R2V 3G 1,5 mm² : ce câble contient 3 fils de section 1,5 mm2 dont un fil de terre. Sans fil de terre : U1000 R2V 3 × 1,5 mm2 prévu pour la terre, X dans le cas contraire.

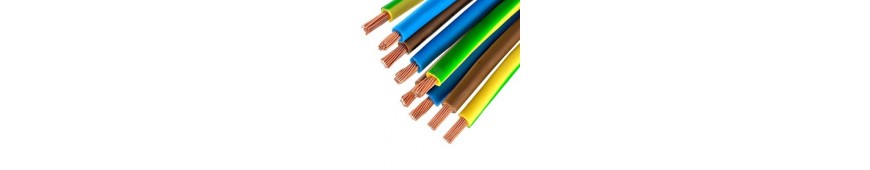

Les différentes couleurs des fils électriques :



  • Rouge, marron et noir (ou toute autre couleur sauf le bleu ou le vert et jaune). Ces couleurs sont utilisées pour signaler le conducteur de phase c’est-à-dire le fil par lequel le courant arrive.
  • Bleu indique le conducteur neutre permettant la répartition du courant.
  • Jaune et vert, fil bicolor, est utilisé pour relier l’installation à la prise terre.
