Conseils techniques sur les produits

Interrupteurs et prises

Comment composer et installer un interrupteur double va et vient Legrand Celiane ?

COMPOSER ET INSTALLER UN INTERRUPTEUR DOUBLE VA-ET-VIENT

Vous souhaitez installer un interrupteur double va-et-vient de la gamme Legrand Céliane ? Ce guide pratique vous explique comment associer deux mécanismes va-et-vient réf. 067001 pour composer un interrupteur double. Suivez les étapes détaillées ci-dessous pour un montage réussi.

Matériel nécessaire :

  • Deux mécanismes va-et-vient Legrand Céliane réf. 067001
  • Un tournevis
  • Une pince à dénuder (si nécessaire)

Étapes pour le montage de l'interrupteur double va-et-vient :

ETAPE 1 : Préparation des mécanismes

o Déclipsez les ergots situés à droite et à gauche de chaque mécanisme va-et-vient.
o Assurez-vous que les deux mécanismes sont correctement préparés pour l'assemblage.

ETAPE 2 : Assemblage des mécanismes

o Alignez les mécanismes côte à côte.
o Assemblez-les en les emboîtant grâce aux ergots prévus à cet effet.

ETAPE 3 : Installation dans le boîtier

o Insérez l'ensemble des mécanismes assemblés dans le boîtier encastré.
o Fixez-les avec les vis fournies pour assurer une installation sécurisée.

ETAPE 4 : Raccordement des fils

o Raccordez les fils électriques aux bornes des mécanismes selon le schéma électrique approprié.
o Serrez bien les vis pour garantir une connexion fiable et sécurisée.

ETAPE 5 : Finalisation de l'installation

o Placez le cadre et la plaque de finition Legrand Céliane.
o Vérifiez le bon fonctionnement de l'interrupteur double va-et-vient en testant les commandes.

Autres applications avec Legrand Céliane

La procédure décrite ci-dessus est également applicable pour réaliser un double poussoir, une double prise RJ45 ou une prise TV avec les produits de la gamme Legrand Céliane. Les mécanismes sont conçus pour être modulaires et s'adapter à divers besoins en électricité domestique.

Conclusion

En suivant ces étapes, vous pouvez facilement composer et installer un interrupteur double va-et-vient Legrand Céliane. Cette solution modulaire et esthétique s'intègre parfaitement dans votre intérieur tout en offrant une fonctionnalité optimale.


Comment est composé un ensemble Legrand Céliane ?

COMPOSITION D'UN ENSEMBLE LEGRAND CELIANE

La gamme Legrand Céliane offre des solutions élégantes et fonctionnelles pour vos besoins électriques. Prenons l'exemple d'un interrupteur blanc avec plaque de finition. Cet interrupteur se compose de plusieurs éléments modulaires, qui permettent une installation facile et une personnalisation selon vos goûts.

Un interrupteur blanc Legrand Céliane avec plaque de finition se compose de quatre éléments principaux :

1. Support :

Le support est la base de l'interrupteur, fixé au mur. Il assure la stabilité et le bon maintien des autres composants.

2. Mécanisme :

Le mécanisme constitue le cœur de l'interrupteur, permettant le contrôle du circuit électrique. Il est essentiel de choisir un mécanisme adapté à votre besoin, comme un va-et-vient, un poussoir, ou un variateur.

3. Enjoliveur :

L'enjoliveur est la pièce visible qui entoure le mécanisme. Il apporte une touche esthétique et est disponible en différentes couleurs et finitions pour s'harmoniser avec votre décoration intérieure.

4. Plaque de finition :

La plaque de finition recouvre l'ensemble de l'interrupteur, offrant une apparence soignée et professionnelle. Elle se fixe facilement sur le support et l'enjoliveur, complétant ainsi le design de votre interrupteur.

composition ensemble interrupteur legrand céliane

Conclusion

L'interrupteur blanc Legrand Céliane avec plaque de finition est une solution idéale pour une installation électrique élégante et fonctionnelle. En comprenant la composition et les étapes d'installation, vous pouvez facilement intégrer cette gamme dans votre intérieur.


Quelle est la différence entre un voyant lumineux et un voyant témoin ?

DIFFERENCE ENTRE UN VOYANT LUMINEUX ET UN VOYANT TEMOIN

Dans les installations électriques, les voyants jouent un rôle crucial pour indiquer l'état des lumières. Cependant, il existe deux types de voyants souvent confondus : le voyant lumineux et le voyant témoin. Comprendre la différence entre ces deux dispositifs est essentiel pour une utilisation optimale.

Différence entre un voyant lumineux et un voyant témoin

Voyant lumineux

Le voyant lumineux est un dispositif conçu pour faciliter l'orientation dans l'obscurité. Voici ses caractéristiques principales :

Fonction : Il s'allume lorsque la lumière principale est éteinte.
Utilité : Permet de repérer facilement l'emplacement de l'interrupteur dans le noir.
Application : Idéal pour les couloirs, les chambres et les lieux où il peut être difficile de trouver l'interrupteur la nuit.

Voyant témoin

Le voyant témoin, en revanche, a une fonction inverse. Voici ce qu'il faut savoir :

Fonction : Il s'allume lorsque la lumière principale est allumée.
Utilité : Sert de rappel visuel pour ne pas oublier d'éteindre la lumière.
Application : Particulièrement utile dans les pièces où la lumière est souvent laissée allumée par inadvertance, comme les salles de bains, les garages ou les caves.

Avantages et applications

Avantages du voyant lumineux

Orientation : Facilite la localisation des interrupteurs dans l'obscurité.
Sécurité : Réduit les risques de trébuchements et de chutes nocturnes.

Avantages du voyant témoin

Économie d'Énergie : Aide à réduire la consommation électrique en rappelant d'éteindre les lumières.
Praticité : Utile dans les grands espaces ou les pièces rarement utilisées.

Conclusion

Comprendre la différence entre un voyant lumineux et un voyant témoin est essentiel pour optimiser votre installation électrique. Le voyant lumineux vous guide dans l'obscurité en s'allumant lorsque la lumière est éteinte, tandis que le voyant témoin vous rappelle d'éteindre la lumière lorsqu'elle est allumée. Choisir le bon type de voyant selon vos besoins spécifiques peut améliorer à la fois la praticité et l'efficacité énergétique de votre domicile.


Voir plus

Tableaux électriques et accessoires

Les borniers sont-ils fournis dans les coffrets Drivia de Legrand ?

LES BORNIERS FOURNIS DANS LES COFFRETS LEGRAND DRIVIA

Bornier de terre

Oui, le bornier de terre est automatiquement installé dans tous les coffrets Legrand Drivia. Cela assure une installation rapide et sécurisée, garantissant la continuité de la mise à la terre pour l'ensemble de votre installation électrique.

Borniers de phase et de neutre

Les borniers de phase et de neutre sont également inclus dans certains modèles de coffrets Legrand Drivia, mais leur disponibilité dépend du nombre de rangées et de modules :

Coffrets de 2, 3 et 4 rangées : Les borniers de phase et de neutre sont fournis pour les coffrets de 2, 3 et 4 rangées.

Modules de 13 et 18 : Ces borniers sont inclus pour les coffrets comportant 13 et 18 modules par rangée.

Avantages des coffrets Legrand Drivia

L'intégration automatique des borniers de terre et la fourniture des borniers de phase et de neutre dans certains coffrets offrent plusieurs avantages :

Facilité d'installation : Réduisent le temps d'installation et simplifient le processus.

Sécurité accrue : Assurent une connexion fiable et sécurisée pour toutes les phases du circuit électrique.

Conformité aux normes : Garantissent que votre installation respecte les normes électriques en vigueur.

Conclusion

Choisir les coffrets Legrand Drivia, c'est opter pour une solution complète et sécurisée, avec des borniers intégrés qui facilitent l'installation et assurent la conformité de votre réseau électrique.


Quelle est la différence entre un interrupteur différentiel type A et type AC ?

DIFFERENCE ENTRE UN INTERRUPTEUR DIFFERENTIEL TYPE A ET TYPE AC

Un interrupteur différentiel a pour but de protéger les occupants du logement contre les risques électriques.

En tant qu'appareillage modulaire, il est installé directement dans le tableau électrique, entre le disjoncteur général (qui protège l'ensemble de l'installation) et les disjoncteurs divisionnaires (qui protègent individuellement les circuits électriques).

Son objectif est de sécuriser l'installation en prévenant les chocs électriques potentiels pouvant affecter les occupants. Cependant, l'interrupteur différentiel ne protège que les personnes : il ne détecte ni les surcharges ni les courts-circuits, fonctions assurées par un disjoncteur.

Interrupteurs différentiels de type AC

Les interrupteurs différentiels de type AC sont spécifiquement conçus pour détecter les fuites de courant alternatif (AC). Ils sont idéaux pour protéger les circuits qui alimentent les appareils électriques standards, tels que :

Circuits de prises de courant
Circuits d’éclairage
Circuits de chauffage

Ces interrupteurs offrent une protection efficace contre les risques d’électrocution et d’incendie en interrompant le circuit en cas de détection de fuites de courant alternatif.

Interrupteurs différentiels de type A

Les interrupteurs différentiels de type A, en plus de détecter les fuites de courant alternatif, sont capables de détecter les courants continus pulsés (DC) générés par certains appareils électroniques et électroménagers. Ils sont particulièrement adaptés pour protéger :

Plaques de cuisson
Lave-linge
Lave-vaisselle
Autres appareils créant des courants continus

Ces interrupteurs offrent une protection avancée contre les dysfonctionnements électriques, assurant une sécurité accrue pour les équipements sensibles aux courants continus.

Interrupteurs différentiels de type F (anciennement HPI)

Les interrupteurs différentiels de type F (Haute Protection Immunisée) sont conçus pour les appareils électriques qui ne doivent pas subir de coupures de courant intempestives. Ils sont essentiels pour :

Congélateurs
Véhicules électriques
Appareils électroniques sensibles (ordinateurs, systèmes de surveillance, etc.)

Ces interrupteurs minimisent les coupures de courant, assurant la continuité de fonctionnement des appareils critiques.

Conclusion

En résumé, la principale différence entre un interrupteur différentiel de type A et de type AC réside dans leur capacité à détecter différents types de courants. Le type AC est limité à la détection de courants alternatifs, tandis que le type A est capable de détecter à la fois les courants alternatifs et les courants continus pulsés. Pour une protection optimale et adaptée à chaque type d’appareil, il est essentiel de choisir le type d’interrupteur différentiel approprié à votre installation électrique.


Ai-je besoin d'un contacteur pour mon chauffe-eau ?

DEFINITION D'UN CONTACTEUR JOUR/NUIT

Un contacteur jour/nuit, aussi appelé relais chauffe-eau, est un dispositif essentiel pour la gestion de l'alimentation électrique de votre chauffe-eau à accumulation, communément appelé cumulus. Ce contacteur permet d'optimiser la consommation énergétique de votre chauffe-eau en le faisant fonctionner principalement pendant les heures creuses.

Fonctionnement du contacteur Jour/Nuit

Le contacteur jour/nuit est relié à une horloge ou directement au signal d'ERDF (Enedis), qui définit des plages horaires spécifiques pour les heures creuses. Ces heures creuses, généralement situées entre 2h et 7h le matin et de 14h à 17h l'après-midi, bénéficient de tarifs d'électricité réduits. Ainsi, en programmant votre chauffe-eau pour qu'il fonctionne principalement pendant ces périodes, vous pouvez réaliser des économies significatives sur votre facture d'électricité.

Matériel nécessaire pour l'installation

Pour installer un contacteur jour/nuit pour votre chauffe-eau, vous aurez besoin des éléments suivants :

Deux disjoncteurs divisionnaires :

o Un disjoncteur de 2A pour protéger le circuit de commande.
o Un disjoncteur de 20A pour protéger le circuit de puissance du chauffe-eau.

Un contacteur jour/nuit : Ce dispositif est indispensable pour basculer l'alimentation du chauffe-eau en fonction des horaires programmés.

Étapes de branchement du contacteur Jour/Nuit

ETAPE 1 : Installation des disjoncteurs
Placez les disjoncteurs de 2A et 20A dans votre tableau électrique.

ETAPE 2 : Branchement du circuit de commande
Connectez le disjoncteur de 2A au contacteur jour/nuit pour alimenter la bobine du contacteur.

ETAPE 3 : Branchement du circuit de puissance
Reliez le disjoncteur de 20A au contacteur jour/nuit, puis au chauffe-eau.

ETAPE 4 : Programmation des heures creuses
Configurez l'horloge pour activer le contacteur pendant les plages horaires définies par ERDF.

Avantages de l'utilisation d'un contacteur Jour/Nuit

Économies sur la facture d'électricité : En faisant fonctionner votre chauffe-eau pendant les heures creuses, vous bénéficiez de tarifs d'électricité réduits.

Optimisation de la consommation énergétique : Le contacteur permet une utilisation plus efficace de l'énergie, réduisant ainsi le gaspillage.

Facilité d'installation : Avec les bons outils et équipements, l'installation d'un contacteur jour/nuit est simple et rapide.

Découvrez nos modèles de contacteurs Jour/Nuit

Nous proposons une gamme variée de contacteurs jour/nuit adaptés à différents types d'installations. Pour découvrir nos différents modèles et choisir celui qui convient le mieux à votre chauffe-eau, cliquez ici.


Voir plus

Éclairage

Comment choisir mon ampoule LED ?

LES DIFFÉRENTS TYPES D'AMOULES LED

Les ampoules LED sont devenues un choix populaire pour l'éclairage domestique et professionnel grâce à leur efficacité énergétique, leur longue durée de vie et leur variété de teintes et d'intensités lumineuses. Que vous remplaciez des ampoules incandescentes ou halogènes, ou que vous installiez de nouveaux luminaires, il est essentiel de comprendre les différents aspects des ampoules LED pour faire un choix éclairé. Ce guide complet vous aide à naviguer à travers les différentes options disponibles, afin de trouver l'ampoule LED parfaite pour chaque pièce de votre maison ou bureau.

1. Vérifiez la compatibilité du culot

La première étape pour choisir une ampoule LED est de vérifier la compatibilité du culot. Il existe différents types de culots :

• Culots à vis : E14, E27, etc.
• Culots à baïonnette : B22
• Culots à broche : GU5.3
• Culots à précentrage : PG12
• Culots à contact encastré : R7S

Assurez-vous de choisir une ampoule avec le même type de culot que celui de votre luminaire.

Comment choisir mon ampoule led

2. Déterminez la puissance

Pour le relamping, c’est-à-dire le remplacement d’ampoules incandescentes ou halogènes par des ampoules LED, il est crucial de connaître l’équivalence en termes de puissance :

• 1,5 W LED = 15 W halogène = 25 W incandescente
• 5 W LED = 50 W halogène = 65 W incandescente
• 9 W LED = 65 W halogène = 100 W incandescente
• 20 W LED = 120 W halogène = 180 W incandescente

3. Choisissez la couleur d'éclairage

La couleur d'éclairage est déterminée par la température de couleur, mesurée en Kelvin (°K). Il existe principalement quatre types de blancs :

Blanc chaud (2700 °K à 3200 °K) : Crée une ambiance chaleureuse, idéale pour un salon, séjour ou chambre.

Blanc neutre (4000 °K) : Offre une lumière plus blanche, parfaite pour une cuisine ou une salle de bain.

Blanc froid (6000 °K) : Ressemble à la lumière naturelle, parfois légèrement bleutée, adaptée pour des locaux professionnels, bureaux, garages, caves ou lieux de passage.

Comment choisir mon ampoule LED ?

4. Avec ou sans variateur ?

Si vous souhaitez ajuster l'intensité de la lumière, optez pour des ampoules dimmables. Ces ampoules sont spécialement conçues pour fonctionner avec un variateur, contrairement aux ampoules standards.

5. Choisissez l’angle de diffusion

L'angle de diffusion de l'ampoule est également un facteur important :

Angle serré (10° à 25°) : Parfait pour mettre en valeur des objets, souvent utilisé dans les vitrines de commerçants.

• Angle moyen (36° à 40°) : Angle standard, idéal pour une diffusion homogène de la lumière dans une pièce.

• Angle large (80° à 120°) : Utile dans les espaces avec une faible hauteur de plafond ou peu de spots, offrant une large couverture lumineuse.

En suivant ces étapes, vous serez en mesure de choisir les ampoules LED qui répondent parfaitement à vos besoins en matière d'éclairage, tout en optimisant l'efficacité énergétique et le confort visuel de vos espaces.


Combien de spots encastrés dois-je installer dans ma pièce ?

DÉTERMINER LE NOMBRE DE SPOTS ENCASTRÉS À INSTALLER

Le nombre de spots encastrés à installer dans votre pièce dépend de plusieurs facteurs tels que la taille de la pièce, la hauteur sous plafond, la disposition des meubles, et l'ambiance lumineuse souhaitée. Voici un guide détaillé pour vous aider à déterminer le nombre idéal de spots encastrés et optimiser votre éclairage.

Facteurs à considérer

1. Taille de la pièce

o Un bon point de départ est d’installer environ un spot encastré pour chaque 1,5 à 2 m² de surface de plancher.
o Exemple : Pour une pièce de 16 m², envisagez d’installer entre 8 et 10 spots encastrés.

2. Hauteur sous plafond

o Une hauteur sous plafond standard (2,4 à 2,7 mètres) nécessite généralement moins de spots comparée à une pièce avec un plafond plus haut.

3. Disposition des meubles

o La disposition des meubles peut influencer l’emplacement des spots pour éviter les zones d’ombre et assurer une répartition homogène de la lumière.

4. Ambiance lumineuse souhaitée

o Éclairage intense : Pour un éclairage plus intense, optez pour des spots plus puissants ou augmentez le nombre de spots.
o Ambiance douce et subtile : Pour une ambiance plus douce, utilisez des spots moins puissants ou réduisez leur nombre.

Calcul du nombre de spots

Voici un calcul rapide pour déterminer le nombre de spots encastrés nécessaires :

Surface de la pièce (en m²) / 1,5 à 2 = Nombre de spots recommandés

Puissance lumineuse

La puissance lumineuse des spots est cruciale pour atteindre l'éclairage souhaité :

Spots LED de 5W à 10W : Conviennent pour un éclairage général.
Spots LED de 10W à 15W : Idéaux pour un éclairage plus intense ou pour des pièces avec des plafonds plus hauts.

Installation sécurisée

Travailler avec un électricien qualifié est essentiel pour :

Sécurité : Assurer une installation conforme aux normes électriques.
Efficacité : Optimiser le placement des spots pour une répartition lumineuse homogène.
Durabilité : Garantir la longévité de votre installation.

Conclusion

En résumé, déterminer le nombre de spots encastrés nécessaires pour votre pièce dépend de plusieurs facteurs clés. En suivant ces directives et en travaillant avec un professionnel, vous pouvez créer un éclairage fonctionnel et esthétiquement plaisant qui répond parfaitement à vos besoins.


Comment installer et brancher un Dispositif de Connexion Luminaire (DCL) ?

INSTALLATION ET BRANCHEMENT D'UN DISPOSITIF DE CONNEXION LUMINAIRE (DCL)

Installer un luminaire au plafond peut sembler complexe, mais grâce au Dispositif de Connexion Luminaire (DCL), cette tâche devient plus accessible et sécurisée. Le DCL permet une connexion standardisée et sécurisée des luminaires, facilitant ainsi leur installation et leur maintenance. Ce guide vous fournit des instructions détaillées pour installer et brancher un DCL, en veillant à respecter les normes de sécurité et à optimiser votre éclairage.

Composition d'un DCL

Un DCL typique se compose de :

• Une boîte DCL
• Un connecteur à trois fils : un fil rouge (ou orange, violet, noir, blanc), un fil bleu, et un fil vert/jaune
• Des vis de serrage
• Un piton de fermeture

composition d'un DCL

Étapes pour installer et brancher un DCL

Étape 1 : Percer le trou

Utilisez une scie cloche pour percer un trou de diamètre Ø67 mm au plafond à l'endroit souhaité pour installer votre luminaire.

Étape 2 : Préparer les fils

Récupérez la gaine de câblage électrique, nommée L1, L2, L3, etc., contenant les trois fils suivants :

o Un fil rouge, orange, violet, noir ou blanc (phase)
o Un fil bleu (neutre)
o Un fil vert/jaune (terre)

Étape 3 : Passer la gaine dans la boîte luminaire

Insérez la gaine contenant les fils électriques dans la boîte DCL.

Étape 4 : Fixer la boîte DCL au plafond

Fixez solidement la boîte DCL au plafond à l’aide des deux vis de serrage présentes sur la boîte.

Étape 5 : Raccorder les fils

Raccordez les fils électriques aux bornes correspondantes du connecteur DCL :

o Phase (fil rouge, orange, violet, noir ou blanc)
o Neutre (fil bleu)
o Terre (fil vert/jaune)

Étape 6 : Fermer la boîte DCL

Refermez la boîte DCL à l’aide du piton de fermeture pour sécuriser l'installation.

Schéma de branchement d'un DCL

Pour mieux comprendre le branchement, voici un schéma simplifié :

schema de branchement d'un DCL

Conclusion

En suivant ces étapes et en utilisant ce schéma, vous pourrez installer et brancher un dispositif de connexion luminaire (DCL) de manière sécurisée et efficace. Pour garantir une installation correcte et sécurisée, n’hésitez pas à faire appel à un électricien qualifié.


Voir plus

Domotique

Qu'est ce que la gamme connectée Wiser de Schneider Electric ?

Qu’est-ce que la gamme Wiser de Schneider Electric ?

La gamme Wiser est une solution connectée dédiée à la gestion de l’énergie et du confort dans votre maison. Grâce à une application unique, Wiser vous permet de piloter facilement le chauffage, l’éclairage, les volets roulants et d’autres équipements électriques, contribuant ainsi à l’optimisation énergétique de votre logement.

Retrouvez toute la gamme Wiser sur notre site : [Gamme Wiser Schneider Electric]

Comment puis-je contrôler mes appareils Wiser avec l'application Wiser Home ?

L'application Wiser Home, disponible sur smartphone, permet de contrôler à distance et en local tous vos appareils connectés Wiser. Elle vous permet de :

- Gérer le chauffage pièce par pièce, en ajustant la température selon vos besoins.

- Programmer l’éclairage et les volets roulants, en fonction de votre routine ou des conditions météorologiques.

- Surveiller la consommation énergétique en temps réel pour réduire vos coûts. Vous pouvez également créer des scénarios automatisés via l’application pour personnaliser le fonctionnement de vos appareils.

Est-ce facile à installer ?

Oui, la gamme Wiser est conçue pour une installation simple et rapide. Il n’est même pas nécessaire d’avoir une connexion Internet pour l’installation initiale. Une fois installée, vous pourrez piloter vos appareils via la connexion Zigbee qui assure une communication stable et sans interruption. Les produits comme le thermostat Wiser Odace et la prise connectée Unica peuvent être intégrés facilement à votre installation existante.

Quels sont les avantages d’utiliser Wiser pour la gestion de mon énergie ?

Wiser offre plusieurs avantages pratiques et économiques :

- Réduction de la consommation énergétique : Wiser permet de visualiser et d’ajuster la consommation énergétique, ce qui peut vous aider à réaliser jusqu’à 30% d’économies d’énergie.

- Confort optimisé : La gestion intelligente du chauffage et des volets roulants améliore le confort de votre maison, en prenant en compte les conditions météorologiques et les habitudes de vie.

- Simplicité et praticité : Le pilotage à distance et la création de scénarios automatisés via l’application simplifient le contrôle de votre maison.

Comment fonctionne la régulation du chauffage avec Wiser ?

Wiser permet de réguler la température dans chaque pièce individuellement grâce à des thermostats connectés et des sondes de température. Vous pouvez ajuster la température directement via l’application ou en mode local. Le système fonctionne même en cas de perte de connexion Internet, garantissant ainsi une gestion continue du chauffage. Pour la Génération 2, les thermostats Cctfr comme le modèle Cctfr6901 offrent une expérience encore plus fluide.

Conclusion

La gamme Wiser de Schneider Electric est une solution pratique et intelligente pour la gestion énergétique et le confort de votre maison. Avec l’application Wiser Home, vous pouvez piloter vos appareils connectés en toute simplicité et réaliser des économies d’énergie.

Pour en savoir plus sur les fonctionnalités de Wiser :


Comment installer une borne de recharge pour voiture électrique ?

INSTALLATION D'UNE BORNE DE RECHARGE POUR VOITURE ELECTRIQUE

Chez Elec44, nous proposons des solutions adaptées à toutes les formes de mobilité électrique. Que ce soit pour les voitures électriques, trottinettes ou vélos électriques, nous vous accompagnons avec une gamme de prises et bornes de recharge de marques reconnues telles que Schneider, Legrand et Digital Electric.

Qu’est-ce qu’une borne de recharge ?

Une borne de recharge, également appelée wallbox, est un dispositif permettant de connecter un véhicule électrique ou hybride rechargeable à une source d’électricité. Elle offre une recharge rapide, sûre et efficace de la batterie du véhicule.

Ces bornes sont compactes et peuvent être fixées sur un mur ou montées sur un socle au sol. Voici où elles sont généralement installées :

  • Maison individuelle : une borne domestique (ou wallbox) est reliée au réseau électrique résidentiel, souvent contrôlé par EDF, avec un circuit dédié.
  • Voies publiques : elles sont installées dans des lieux tels que parkings publics, stations-service ou devant des commerces.
  • Immeubles collectifs : elles peuvent être individuelles ou partagées, installées sur des parkings de copropriétés.

Optez pour Schneider Charge, la borne qui s'adapte à tous les besoins !

La nouvelle borne résidentielle paramétrable (allant de 7,4/11/22 kW) en monophasé ou triphasé. Conçue pour les particuliers et les professionnels, elle s'installe en seulement quelques minutes, sur n'importe quel type de mur, avec n'importe quel type de câble. Schneider Charge est la solution intelligente qui s'adapte à votre quotidien. Gérez votre recharge à distance grâce à l'application Wiser Home et créer un réseau de domotique complet pour votre maison.

[découvrir le produit]

Comment installer la borne Schneider Charge ?

Comment installer une borne de recharge de toute marque ?

L’installation d’une borne de recharge demande de respecter certaines étapes pour garantir sécurité et conformité :

  1. Étude préalable : Faites réaliser un devis par un professionnel qualifié. Celui-ci évaluera votre installation électrique afin de vérifier si votre compteur (géré généralement par EDF) est capable de supporter la nouvelle puissance nécessaire ou s'il nécessite une mise à jour.
  2. Choix du matériel : Sélectionnez une borne adaptée à vos besoins parmi les marques que nous proposons, comme Legrand, Schneider ou Digital Electric. Votre choix inclut également les câbles compatibles pour recharger votre véhicule de manière optimale.
  3. Travaux électriques : Faites installer un circuit dédié équipé de protections adaptées (disjoncteur différentiel) pour éviter les risques. Des interventions sur le tableau électrique EDF peuvent être nécessaires.
  4. Installation de la borne : Positionnez-la sur un mur ou un socle en fonction de l’espace disponible. L’installation peut être réalisée par un électricien habilité IRVE (Infrastructure de Recharge pour Véhicule Électrique). L'installateur procédera également au raccordement des câbles nécessaires.

À noter : Pour l’installation dans une copropriété ou dans un cadre professionnel, la règlementation peut imposer des formalités spécifiques (comme l’accord des copropriétaires).

Comment utiliser une borne de recharge ?

L’utilisation d’une borne de recharge est simple :

  1. Branchez le(s) câble(s) à la borne et à la voiture.
  2. Paramétrez si nécessaire la charge via une application (si la borne en est équipée).
  3. Attendez la fin du cycle.
  4. Débranchez le(s) câble(s) et prenez la route !

Quels sont les différents types de bornes de recharge ?

  1. Borne de recharge de niveau 1 (3,2 kW)
    • Recharge lente : environ 5 à 8 km d’autonomie par heure de charge.
    • Branchements simples, mais idéal uniquement en solution de secours.
  2. Borne de recharge de niveau 2 (7,4 à 22 kW)
    • Solution idéale pour des recharges à domicile ou dans des entreprises. Permet de recharger rapidement son véhicule.
    • Une heure de charge peut fournir jusqu’à 120 km d’autonomie à 22 kW.
  3. Borne de recharge de niveau 3 (50 à 350 kW)
    • Conçues pour les charges ultra-rapides. Elles utilisent du courant continu (DC).
    • Disponibles principalement dans les lieux publics (stations-service, autoroutes).

Comment installer une borne de recharge à domicile ? Les étapes essentielles

L’installation d’une borne de recharge à domicile est relativement simple si l’on suit certaines étapes clés. Voici les démarches à respecter pour disposer d’une solution de recharge parfaitement adaptée à vos besoins.

1. Choisir la puissance et le modèle de la borne

Le choix d’une borne dépend de plusieurs critères essentiels :

  • Compatibilité avec votre véhicule et capacité de charge maximale de celui-ci,
  • Temps de recharge souhaité,
  • Kilométrage quotidien parcouru,
  • État de votre installation électrique,
  • Fonctionnalités optionnelles : par exemple, la gestion à distance via smartphone, le contrôle d’accès par QR code ou badge RFID, etc.

Un professionnel qualifié IRVE (Infrastructure de Recharge pour Véhicule Électrique) peut vous accompagner dans ce choix pour s’assurer que la borne correspond parfaitement à votre usage.

2. Faire vérifier l’installation électrique

Avant de procéder aux travaux, un bilan de votre installation électrique doit être effectué par un électricien qualifié IRVE. Cette analyse permettra de :

  • Déterminer si votre compteur électrique a besoin d’une augmentation de puissance,
  • Évaluer les éventuels travaux de mise en conformité de votre réseau,
  • Confirmer la nécessité d’une prise triphasée pour des bornes de 11 kW ou 22 kW.

Une vérification préalable garantit la sécurité et la performance optimales de votre future borne.

3. Obtenir les autorisations nécessaires en copropriété

Pour les personnes vivant en immeuble collectif, il est indispensable d’informer le syndic de copropriété avant d’installer une borne de recharge. Vous pouvez invoquer votre droit à la prise, un dispositif légal qui autorise un occupant à installer, à ses frais, une borne sur sa place de parking privative.

Procédures et points clés :

  • Déposez votre demande formelle auprès du syndic,
  • Le syndic dispose d’un délai de trois mois pour répondre,
  • Il ne peut s’y opposer que pour des motifs légitimes et sérieux.

4. Faire installer la borne par un professionnel qualifié

Toute borne délivrant une puissance supérieure à 3,7 kW doit obligatoirement être installée par un électricien certifié IRVE. Cette qualification garantit que :

  • L’installation respecte les normes de sécurité en vigueur,
  • Le professionnel possède l’expertise pour conseiller et orienter sur la solution la mieux adaptée.

Les étapes réalisées par l’électricien :

  1. Mise en place du circuit électrique dédié,
  2. Fixation et raccordement de la borne,
  3. Mise en service et tests de fonctionnement pour s’assurer que tout est opérationnel.

5. Opter pour un suivi et une maintenance régulière

Une fois la borne installée, il est recommandé de prévoir des options de maintenance pour garantir sa durabilité et son bon fonctionnement. Voici ce qui peut être inclus :

  • Contrôles périodiques pour s’assurer que la borne fonctionne correctement,
  • Mises à jour logicielles pour optimiser ses fonctionnalités,
  • Support technique et services de garantie en cas de problème.

6. Normes de sécurité et réglementations

L’installation d’une borne de recharge pour voiture électrique doit répondre à des normes de sécurité rigoureuses afin d’assurer la protection des personnes et des biens. Voici les principaux points à respecter :

  • Norme NF C 15-100 :
    Cette norme française régit les installations électriques basse tension, y compris celles des bornes de recharge pour véhicules électriques. Elle définit des règles essentielles concernant :
    • Le choix des matériaux,
    • La protection contre les chocs électriques,
    • La mise à la terre de l’installation,
    • La protection contre les surcharges et surintensités.

  • Compatibilité avec le véhicule :
    Il est primordial de vérifier que la borne choisie est compatible avec votre véhicule électrique. Selon le modèle de votre voiture, différents types de connecteurs peuvent être requis : Type 1, Type 2 ou CCS (Combo). Une borne adaptée garantit un chargement optimal

  • Protection contre les intempéries :
    Pour une installation en extérieur, assurez-vous que la borne est certifiée pour résister aux conditions climatiques (pluie, humidité, froid ou chaleur). Elle doit disposer d’une protection adéquate (par exemple, un indice IP élevé pour l’étanchéité).

  • Sécurité du réseau électrique :
    Un diagnostic préalable par un professionnel qualifié est nécessaire pour vérifier que votre réseau électrique supporte l’ajout de la borne sans risque de surcharge. Des adaptations peuvent être nécessaires, comme :
    • Une mise à niveau du tableau électrique,
    • Une augmentation de la capacité du circuit électrique.

  • Accessibilité et sécurité :
    Le choix de l’emplacement de la borne doit faciliter son utilisation tout en assurant une sécurité optimale :
    • Placez la borne dans une zone facilement accessible,
    • Assurez un bon éclairage pour une utilisation nocturne,
    • Évitez la proximité d’obstacles ou de dangers potentiels.

Les avantages de l’installation de bornes de recharge

L’installation de bornes de recharge présente de nombreux bénéfices, que ce soit pour les particuliers propriétaires de véhicules électriques, les entreprises ou les collectivités.

Pour les propriétaires de véhicules électriques

Installer une borne de recharge à domicile offre de nombreux avantages :

  • Une recharge rapide : Grâce à une puissance de 7,4 kW à 22 kW, le temps de recharge est considérablement réduit par rapport à une prise domestique standard.
  • Sécurité renforcée : Une borne dédiée garantit une recharge sécurisée pour le véhicule, l’installation électrique et le bâtiment (maison individuelle ou immeuble).
  • Des économies à long terme : Limitez l’utilisation des bornes publiques, souvent payantes, et réalisez des économies notables sur la recharge de votre véhicule.
  • Confort quotidien : Votre voiture est toujours prête à l’emploi avec une batterie pleine, sans contraintes de recherche d’une borne extérieure.
  • Simplicité d’utilisation : La borne permet une recharge intuitive, rapide et pratique.

Pour les entreprises et les collectivités

Les entreprises et collectivités qui investissent dans des bornes de recharge bénéficient de nombreux atouts :

  • Valorisation du bâtiment : L’installation de bornes augmente l’attractivité et la valeur globale de l’immeuble ou du site.
  • Attractivité pour les salariés : Fidélisez et attirez de nouveaux talents en proposant des infrastructures adaptées à leurs besoins de mobilité électrique.
  • Réduction des coûts : Optimisez les dépenses liées à la recharge des véhicules électriques de fonction ou des flottes professionnelles.
  • Amélioration de l’image de marque : Valorisez l’engagement de votre entreprise pour la transition énergétique et la mobilité durable.
  • Attirer des clients : Proposez une solution pratique pour les utilisateurs de véhicules électriques, ce qui favorise leur venue et leur fidélité.

Chez Elec44, nous vous offrons des solutions adaptées, sûres et performantes pour accompagner votre transition vers une mobilité électrique optimisée. Découvrez sur Elec44.fr nos gammes de prises renforcées et bornes de recharge pour voiture électrique des marques Schneider, Legrand et Digital Electric.


Que faire face aux travaux nécessaires pour installer une borne de recharge électrique à domicile, comme les tirages de câbles et les modifications du tableau électrique ?

L'installation d'une borne de recharge électrique à domicile est un projet stratégique pour faciliter la recharge de votre véhicule électrique. Toutefois, cela implique des travaux précis, comme le tirage de câbles et les modifications du tableau électrique, qui peuvent susciter des interrogations. Elec44 vous propose ce guide pour réaliser ces travaux efficacement.

1. L’importance des travaux d’installation pour une borne de recharge électrique

L'installation d'une borne de recharge implique plusieurs étapes clés pour garantir la sécurité et l'efficacité de l'infrastructure :

Le tirage de câbles : Essentiel pour connecter la borne à votre installation électrique, cela peut nécessiter de percer des murs ou de poser des gaines dans un jardin.

La mise à jour du tableau électrique : En fonction de la puissance de la borne choisie, des protections supplémentaires ou un disjoncteur adapté devront être installés.

Ces travaux sont d'autant plus importants si vous habitez en copropriété, où ils doivent respecter les règles communes et prévoir d'éventuelles modifications à l’espace public.

2. Analyse préalable de votre installation électrique

2.1 Vérification de la puissance disponible

Avant toute installation, il est indispensable d’évaluer la puissance disponible de votre compteur électrique. Une borne de recharge classique nécessite entre 3,7 kW (16 A) et 22 kW (32 A). Assurez-vous que votre abonnement est adapté.

2.2 Inspection du tableau électrique

Votre tableau électrique doit disposer :

2.3 Diagnostic en copropriété

En copropriété, la loi sur le droit à la prise facilite l’installation des bornes. Vous devez toutefois informer le syndicat de copropriété et suivre les procédures administratives.

3. Les étapes pratiques de l'installation d'une borne de recharge

3.1 Choix de l’emplacement

Placez la borne près de votre place de stationnement, que ce soit dans un garage privé ou une place publique réservée.

3.2 Tirage de câbles

Le tirage de câbles consiste à amener une alimentation électrique de votre tableau à la borne. Cette étape peut impliquer :

Des tranchées si le parking est éloigné.

Des gaines pour protéger les câbles.

3.3 Raccordement et tests

Une fois installée, la borne est raccordée au tableau électrique. Des tests sont réalisés pour vérifier la sécurité de l’installation avant la mise en service.

4. Aides financières et avantages fiscaux

4.1 Le crédit d’impôt et les aides de l’État

Concernant les aides financières, le crédit d'impôt pour la transition énergétique (CITE) a été ajusté. Désormais, il couvre 75 % des dépenses liées à l'installation d'une borne de recharge, avec un plafond fixé à 500 € par système de charge. Cette mesure est en vigueur jusqu'au 31 décembre 2025.
[Cliquez ici pour en savoir plus sur les aides de l'Etat]

De plus, le programme Advenir continue de proposer des subventions pour l'installation de bornes de recharge, accessibles aux particuliers, entreprises et collectivités. Les montants et conditions de cette aide peuvent varier, il est donc recommandé de consulter le site officiel du programme pour obtenir des informations actualisées.
[Cliquez ici pour en savoir plus sur les subventions Advenir]

4.2 Les incitations pour les entreprises

Les entreprises peuvent réclamer des subventions pour équiper leurs flottes de véhicules électriques, favorisant la transition énergétique. Cela inclut les bornes en stationnement privatif.

5. Prix des travaux pour une installation standard

Les prix pour l'installation d'une borne de recharge varient selon :

  • La puissance de la borne.
  • La complexité du tirage de câbles.

Estimation moyenne :

En 2025, le coût moyen d'installation se situe entre 1 500 € et 2 500 € TTC, en fonction de la puissance de la borne et de la complexité des travaux nécessaires.

Le montant peut s'élever jusqu’à 5 000 € pour des travaux plus complexes en copropriété.

Bien préparer vos travaux d'installation

La réussite des travaux d'installation de votre borne de recharge dépend d'une planification rigoureuse et du choix d'un installateur qualifié. Informez-vous sur les aides et crédits disponibles pour réduire vos coûts, que vous soyez un particulier ou une entreprise. Ainsi, vous profiterez d'une solution durable et pratique pour vos véhicules électriques. En outre, assurez-vous de vérifier la compatibilité de votre réseau électrique avec la borne sélectionnée, ainsi que la puissance requise pour éviter tout souci. Une bonne infrastructure est essentielle pour alimenter efficacement votre borne et garantir la recharge sécurisée de votre voiture.

Sur Elec44.fr, découvrez notre gamme de prises renforcées et de bornes pour véhicules électriquesConçues pour répondre à chaque besoin de mobilité électrique, nos solutions allient performance et fiabilité. Commandez dès maintenant !


Voir plus

Courant faible et communication

Grade 1, 2, 3, 2TV ou 3TV : Lequel choisir ?

Si vous envisagez d'acheter un tableau de communication, vous pourriez vite vous sentir perdu face à la multitude de choix : grade 1, grade 3, grade 2 TV, grade 3 TV... Ce n'est pas facile de s'y retrouver !

Grade 2 TV ou grade 3 TV :

Nouvelle norme, nouvelle classification ! L'arrêté du 3 août 2016 du code de la construction régit désormais les réseaux de communication des bâtiments neufs.

Cet arrêté impose, entre autres, l’utilisation d’un réseau unique pour la distribution de tous les signaux de communication, via des prises RJ45. Alors que l'ancien réseau de télévision passait par le coaxial, il est maintenant possible de brancher votre téléviseur sur une prise RJ45.

Ainsi, une maison neuve devra être équipée d'un tableau de communication en grade 2 TV ou grade 3 TV. Ces grades permettent de distribuer l'Internet haut débit, jusqu'à 1 gigabit pour le grade 2 TV et 10 gigabits pour le grade 3 TV. Il est aussi possible que les prises TV coaxiales ne soient plus nécessaires, car les antennes hertziennes ou paraboles pourront être connectées directement au réseau RJ45.

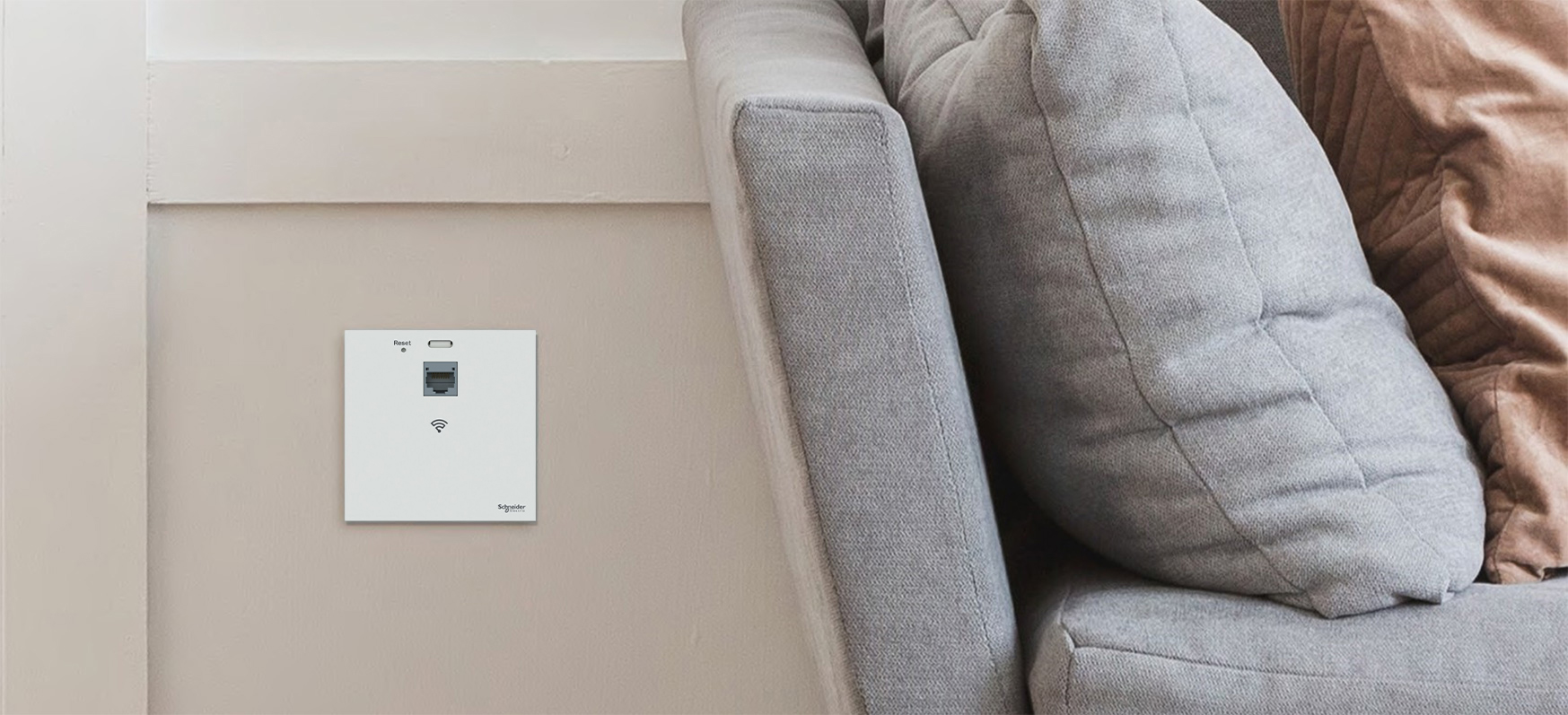

Un réseau GRADE 2/3 TV intègre une paire dédiée pour la réception de la télévision et du satellite (jusqu'à 2200 MHz). Une prise murale RJ45 (CAT 6A) peut ainsi être utilisée pour la TNT, le satellite, le téléphone ou l'Ethernet. Chaque prise est directement connectée au panneau de brassage situé dans le coffret de communication, permettant de configurer facilement la prise RJ45 murale pour le signal souhaité (TNT, satellite, téléphone, Ethernet) en ajustant simplement le brassage.

Le grade 2 TV est-il obligatoire ? Qu'en est-il des anciens grades 1 et 3 ?

Le grade 2 TV devient le nouveau standard minimum obligatoire pour les maisons neuves. Cependant, on trouve encore sur le marché les anciens standards, tels que le grade 1 et le grade 3. Mais pourquoi ?

Grade 1 :

Le grade 1 permet de distribuer correctement le signal téléphonique sur les prises RJ45. Il peut également distribuer l’Internet, mais le débit sera limité en raison de l’absence de blindage du câble (10/100 MB maximum et la TV).

Par exemple, un réseau en grade 1 ne sera pas adapté à la fibre optique, bien que l'Internet fonctionne, il ne pourra pas atteindre les débits potentiels de la fibre. Un tableau de communication en grade 1 peut être installé dans le cadre d’une rénovation (si le permis de construire a été déposé avant le 01/09/2016).

Il convient aux personnes qui souhaitent conserver la télévision TNT sur un réseau coaxial et qui n'utilisent pas beaucoup Internet ou préfèrent l’utiliser en WIFI.

Néanmoins, il est recommandé de choisir un réseau en grade 2 TV. Ce dernier vous permettra de vous conformer aux normes actuelles en cas de location ou de vente, et facilitera les évolutions futures, même si vous conservez initialement le réseau TNT sur coaxial. De plus, la différence de coût entre un réseau grade 1 et grade 2 TV est faible.

Grade 2 :

L’installation grade 2 reprend les mêmes caractéristiques que le grade 1.

La seule différence est l’amélioration des câbles utilisés, passage d’un câblage 100 MHz à 250 MHz, améliorant la qualité du réseau informatique.

Grade 3 :

Un tableau de communication en grade 3 permet de distribuer tous les médias (téléphone, Internet, TV terrestre) via RJ45. Il est généralement conforme aux normes actuelles, bien qu'il faille vérifier les dimensions du volume attenant pour confirmation. Aujourd'hui, avec l'obligation de la multimédia sur RJ45 dans le neuf, les fabricants ont dû s’adapter. Par conséquent, les nouveaux tableaux en grade 2 TV ou grade 3 TV sont équipés pour offrir des performances similaires.

En conclusion, opter pour un réseau de communication en grade 2TV ou 3TV est recommandé pour garantir une compatibilité optimale avec les technologies modernes. Contrairement aux grades 2 ou 3 classiques, le grade 2/3TV offre une polyvalence accrue en intégrant la télévision et le satellite, tout en assurant des performances supérieures pour Internet et la téléphonie.


Comment installer et brancher un répartiteur TV ?

INSTALLATION ET BRANCHEMENT D'UN REPARTITEUR TV

L'installation d'un répartiteur TV vous permettra d'amplifier le signal et obtenir ainsi une meilleure réception

 PRINCIPE DE FONCTIONNEMENT

fonctionnement repartiteur tv

installation et branchement repartiteur tv

ÉTAPE 1 : Dénudez le câble TV.
ÉTAPE 2 : Raccordez les fiche F au câble TV

Comment brancher un répartiteur TV ?
Schéma de branchement interrupteur simple allumage à voyant témoin Legrand (gamme Céliane) et Schneider (gamme Odace)

branchement repartiteur tv

ÉTAPE 3 : Vissez le câble avec la fiche F au répartiteur TV


Ventilation

Comment faire le bon choix de sa ventilation ?

La VMC : Quelles sont ses caractéristiques ? Comment faire le bon choix ?

La ventilation mécanique est cruciale pour maintenir un air intérieur sain et une température constante, surtout dans les logements bien isolés. Son adaptation soigneuse permet d'allier efficacité et rentabilité énergétique. Tant l'aération naturelle que mécanique visent à assurer l'hygiène, le confort, et la durabilité du bâtiment en éliminant divers polluants.

En fournissant un apport constant d'air frais, l'aération soutient le bon fonctionnement des dispositifs à combustion et prévient l'accumulation d'humidité, préservant ainsi la santé et la longévité de l'habitat.

Deux systèmes de ventilation principaux se distinguent :

- Le système de ventilation simple-flux.
- Le système de ventilation double-flux.

La VMC simple flux dite autoréglable

La VMC simple flux autoréglable vise à renouveler l'air intérieur pour en assurer la qualité, évacuant ainsi l'air vicié vers l'extérieur du logement.
Ce type de VMC maintient un débit d'air constant, préalablement déterminé en fonction des caractéristiques de l'habitation et du nombre d'occupants quotidiens.
Ainsi, l'installation de ce système permet d'anticiper les besoins spécifiques de ventilation du logement.

POUR QUI ? Cette option convient particulièrement aux budgets modestes, étant la solution la plus simple.

[Voir les systèmes de VMC simple-flux autoréglables S&P]

La VMC simple flux dite hygroréglable

La ventilation hygroréglable adapte automatiquement le débit d'air en fonction de l'occupation et des besoins, permettant des économies jusqu'à 12% sur la facture de chauffage tout en assurant un confort optimal. Les systèmes Hydro A et Hygro B agissent sur les bouches d'extraction et les entrées d'air respectivement, ajustant leur taille en fonction du taux d'humidité pour une extraction d'air efficace et un confort accru sans brassage d'air près des fenêtres.

POUR QUI ?  Cette solution offre une efficacité énergétique supérieure à une VMC simple flux standard, tout en assurant une bonne qualité d'air. En ce qui concerne le coût, cette technologie se situe à un niveau supérieur par rapport à la VMC simple flux classique, mais reste inférieure à la VMC double flux.

[Voir les systèmes de VMC simple-flux hygroréglables S&P]

La VMC double-flux

Un système double-flux vous offre un confort global optimal, permettant la récupération d'énergie en toutes saisons et à tout moment de la journée, que votre maison soit chauffée et/ou climatisée.
Cette solution permet la récupération des calories de l'air vicié extrait, les transférant à l'air neuf entrant, qui atteint ainsi presque la même température que celle du logement.

Cette configuration limite au maximum les pertes d'énergie liées au renouvellement de l'air, éliminant les sensations de courant d'air froid. En récupérant jusqu'à 90 % de la chaleur contenue dans l'air vicié extrait (selon les systèmes), d'importantes économies de chauffage peuvent être réalisées.

POUR QUI ? Cette technologie est conçue pour ceux qui visent l'excellence en matière de qualité d'air et de confort, tout en minimisant les pertes d'énergie dans leur domicile.

[Voir les systèmes de VMC double-flux S&P]


La VMC simple-flux : OCTEO / DECO 2 / DECO DHU - S&P


La VMC double-flux : ORKA / DOMEO - S&P

[Voir les systèmes de VMC ORKA S&P]

[Voir les systèmes de VMC DOMEO S&P]

Les bénéfices d'un système de ventilation double-flux


Câbles, fils et gaines ICTA

Quel câble Ethernet choisir ?

Les différentes catégories disponibles sont les suivantes :

  • catégorie 5 : fréquence inférieure à 100 MHz. Elle n’est pas recommandée pour l’installation d’un réseau de communication, mais convient pour connecter deux appareils ensemble ;
  • catégorie 5e : standard 100 MHz, présentant un débit plus élevé et de meilleures performances que la catégorie 5 ;
  • catégorie 6 : fréquence inférieure à 250 MHz. Elle offre des performances bien supérieures à la catégorie 5e ;
  • catégorie 6a : convient aux réseaux 10 Gigabits ;
  • catégorie 7 : plus performante que la catégorie 6a, elle est rare et plus difficile à installer avec des connecteurs RJ45.

Blindage des câbles RJ45

Le blindage du câble RJ45 influe sur ses performances et sa sécurité, mais le rend lourd et rigide. Privilégiez les câbles blindés pour le câblage de votre réseau de communication :

  • U/UTP = non blindé ;
  • F/UTP = blindage général, le câble est globalement blindé sous la gaine ;
  • U/FTP = blindé par paire, les conducteurs sont isolés et blindés ;
  • F/FTP = blindage général et un blindage sur chaque paire ;
  • S/FTP = blindage général en tresse de cuivre étamé et un blindage sur chaque paire.

Comment brancher ou raccorder les tuyaux de canalisations à la terre ?

BRANCHEMENT D'UN TUYAU DE CANALISATION A LA TERRE

 SCHEMA DE BRANCHEMENT

branchement tuyau canalisation a la terre

ATTENTION : VOUS NE DEVEZ PAS UTILISER LES COLLIERS DE FIXATION DES TUYAUX POUR ACCROCHER LES FILS DE TERRE.


ÉTAPE 1 : Dénudez le fil sur environ 11mm
ÉTAPE 2 : Installez un collier de mise à la terre autour du tuyau
ÉTAPE 3 : Connectez le fil de terre sur le collier


Comment brancher ou raccorder des huisseries à la terre ?

BRANCHEMENT DES HUISSERIES A LA TERRE

TOUTES LES HUISSERIES MÉTALLIQUES (PORTES, FENÊTRES, BAIES VITRÉES, ETC.)
DOIVENT ÊTRE ÉGALEMENT RELIÉES À LA TERRE, AVANT LA POSE DU DOUBLAGE.

 SCHEMA DE BRANCHEMENT

branchement huisseries a la terre

ATTENTION : CHOISISSEZ BIEN L’ENDROIT DE PERCEMENT, DE MANIÈRE QUE LA VIS NE RESSORTE PAS À L’EXTÉRIEUR DE L’HUISSERIE.

ÉTAPE 1 : Dénudez le fil puis venir sertir une cosse sur le fil.
ÉTAPE 2 : Amenez le fil vert et jaune au niveau de l’huisserie.
ÉTAPE 3 : Insérez la vis dans la cosse à sertir et fixez-la sur l’un des côtés de la fenêtre à l’aide d’une vis autoforeuser.


Voir plus
