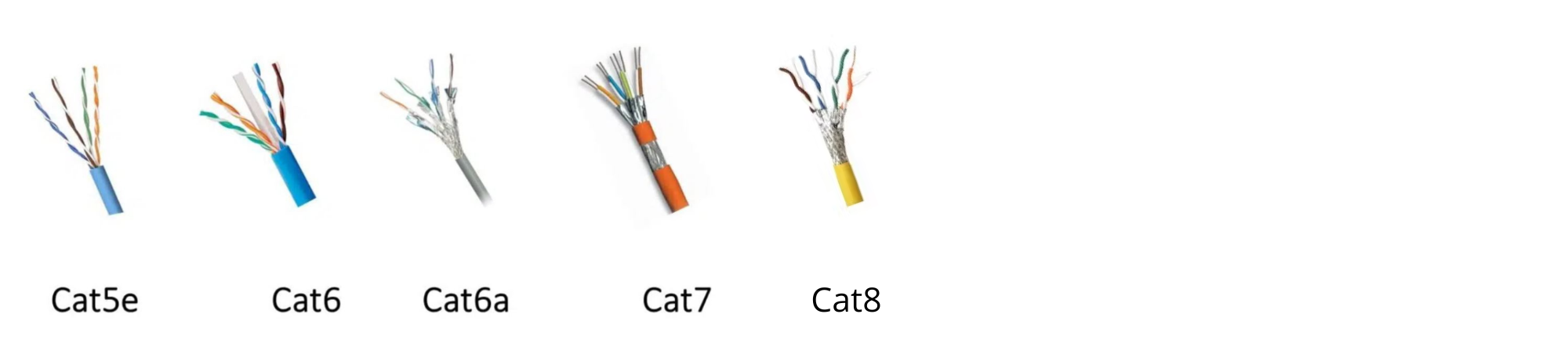

Les différentes catégories disponibles sont les suivantes :
- catégorie 5 : fréquence inférieure à 100 MHz. Elle n’est pas recommandée pour l’installation d’un réseau de communication, mais convient pour connecter deux appareils ensemble ;
- catégorie 5e : standard 100 MHz, présentant un débit plus élevé et de meilleures performances que la catégorie 5 ;
- catégorie 6 : fréquence inférieure à 250 MHz. Elle offre des performances bien supérieures à la catégorie 5e ;
- catégorie 6a : convient aux réseaux 10 Gigabits ;
- catégorie 7 : plus performante que la catégorie 6a, elle est rare et plus difficile à installer avec des connecteurs RJ45.
Blindage des câbles RJ45
Le blindage du câble RJ45 influe sur ses performances et sa sécurité, mais le rend lourd et rigide. Privilégiez les câbles blindés pour le câblage de votre réseau de communication :
- U/UTP = non blindé ;
- F/UTP = blindage général, le câble est globalement blindé sous la gaine ;
- U/FTP = blindé par paire, les conducteurs sont isolés et blindés ;
- F/FTP = blindage général et un blindage sur chaque paire ;
- S/FTP = blindage général en tresse de cuivre étamé et un blindage sur chaque paire.
BRANCHEMENT D'UN TUYAU DE CANALISATION A LA TERRE
SCHEMA DE BRANCHEMENT
ATTENTION : VOUS NE DEVEZ PAS UTILISER LES COLLIERS DE FIXATION DES TUYAUX POUR ACCROCHER LES FILS DE TERRE.
ÉTAPE 1 : Dénudez le fil sur environ 11mm
ÉTAPE 2 : Installez un collier de mise à la terre autour du tuyau
ÉTAPE 3 : Connectez le fil de terre sur le collier
BRANCHEMENT DES HUISSERIES A LA TERRE
TOUTES LES HUISSERIES MÉTALLIQUES (PORTES, FENÊTRES, BAIES VITRÉES, ETC.)
DOIVENT ÊTRE ÉGALEMENT RELIÉES À LA TERRE, AVANT LA POSE DU DOUBLAGE.
SCHEMA DE BRANCHEMENT
ATTENTION : CHOISISSEZ BIEN L’ENDROIT DE PERCEMENT, DE MANIÈRE QUE LA VIS NE RESSORTE PAS À L’EXTÉRIEUR DE L’HUISSERIE.
ÉTAPE 1 : Dénudez le fil puis venir sertir une cosse sur le fil.
ÉTAPE 2 : Amenez le fil vert et jaune au niveau de l’huisserie.
ÉTAPE 3 : Insérez la vis dans la cosse à sertir et fixez-la sur l’un des côtés de la fenêtre à l’aide d’une vis autoforeuser.
INSTALLATION ET BRANCHEMENT D'UNE VENTILATION SIMPLE FLUX HYGROREGLABLE
UN KIT DE VENTILATION SIMPLE FLUX HYGRORÉGLABLE EST COMPOSÉ D’UN GROUPE DE VMC (VENTILATION MÉCANIQUE CONTRÔLÉE) ET DE TROIS BOUCHES.
CÂBLAGE DU GROUPE
ÉTAPE 1 : Avec un tournevis faire levier sur la languette puis pousser le couvercle du groupe vers la droite.
ÉTAPE 2 : Câbler le bornier avec les trois fils bleu, rouge et vert jaune.
LES BOUCHES D’EXTRACTION
La bouche de cuisine qui est commandée par un bouton poussoir qui contrôle le passage de la bouche en grande vitesse puis la bouche revient à son état d’origine toute seule.
La bouche salle de bain qui s’ouvre et se ferme en fonction du taux humidité de la pièce.
La bouche WC qui intègre un détecteur de présence qui permet l’ouverture et la fermeture de la bouche en fonction du passage dans la pièce, le détecteur est alimenté par une pile.
POSE DES BOUCHES D’EXTRACTION
ÉTAPE 1 : Percez la plaque de placo
a / avec une scie cloche - Diamètre 80mm pour la salle de bain, wc et cellier Diamètre 125mm pour la cuisine.
b / sans une scie cloche - Tracez le diamètre de la bouche sur votre plaque de placo puis découpez l’ouverture à l’aide d’une scie à guichet.
ÉTAPE 2 : Raccordement de la manchette à la gaine de VMC
Raccordez la manchette à la gaine de VMC isolée puis enrouler d’adhésif la gaine pvc sur la manchette.
ÉTAPE 3 : Remontez la manchette avec dans votre plafond
Pliez les ailettes en plastique puis insérée la manchette dans votre plafond.
ÉTAPE 4 : La pose des bouches
Insérez les bouches de VMC dans votre plafond.
Les moulures, les goulottes et les plinthe électriques sont utilisées en rénovation, pour ne pas avoir besoin d'encastrer ni les fils, ni les interrupteurs et prises. Cela permet d'éviter de creuser des saignées dans les murs.
La plinthe électrique se pose au contact du sol, elle permet de masquer les fils et câbles sans avoir besoin de les encastrer dans le mur. Si celle-ci est appareillable, vous pouvez aisément ajouter des prises, sans saignée.
La moulure électrique se pose au-dessus d'une plinthe bois et autour d'une porte, elle permet d'ajouter facilement une prise ou un interrupteur dans la pièce. Les interrupteur et/ou prises peuvent venir se clipper dans la moulure.
La goulotte électrique convient pour équiper un plan de travail (atelier, bureau, cuisine, etc...). Elle est le produit adéquat si vous avez besoin de multiples branchements car elle est un conduit électrique à forte capacité d'appareillage.
CHOISIR LE FIL ET LE CÂBLE QUI CONVIENT SELON VOTRE INSTALLATION ÉLECTRIQUE
.jpeg)
Une installation électrique fiable repose sur le choix des fils et câbles adaptés. Que ce soit pour une habitation, un local professionnel ou une industrie, respecter les normes en vigueur, notamment la norme NFC 15-100, est essentiel. Dans cet article, nous vous aidons à comprendre les différentes options disponibles et à choisir les bons fils et câbles selon vos besoins.
1. Définition des câbles et fils électriques
Un câble électrique est un ensemble de conducteurs électriques isolés et protégés par une gaine. Il est conçu pour transporter l'électricité sur de longues distances ou entre différentes installations.
Voir notre gamme de câbles électriques
Un fil électrique, en revanche, est un conducteur unique, rigide ou souple, souvent utilisé pour le câblage interne des installations électriques. Il est généralement gainé d’une isolation en PVC et peut être monobrin (rigide) ou multibrins (souple).
Voir notre gamme de fils électriques
2. Comprendre les types de câbles et fils électriques
Câbles R2V et leur utilisation
Les câbles U1000 R2V CU sont très répandus dans les installations domestiques et industrielles. Ils conviennent pour l’alimentation des circuits électriques en monophasé ou triphasé. Ces câbles sont rigides et souvent utilisés en encastré ou en goulotte.
Exemples d'utilisation :
- 3G1,5 mm² : éclairage
- 3G2,5 mm² : prises de courant
- 3G4 mm², 3G6 mm², 3G10 mm², 3G16 mm² : alimentation des circuits puissants (chauffage, climatisation, borne de recharge...)
- 4G1,5 mm², 4G2,5 mm² : moteurs triphasés
- 5G1,5 mm², 5G2,5 mm² : alimentations spécifiques en triphasé
Pour les raccordements de puissance, les câbles 2x10, 2x16, 2x25, 2x35 mm² sont utilisés selon l’intensité du courant et la distance.
Câbles HO5 VVF et U1000 RNF CU
HO5 VVF : Câble souple utilisé pour les installations domestiques sous gaine ou goulotte.
U1000 RNF CU : Câble adapté aux milieux industriels, très résistant aux conditions extrêmes.
Fils rigides HO7 V-U et HO7 V-R
Les fils HO7 V-U (monobrin rigide) et HO7 V-R (multibrins rigides) sont idéaux pour le câblage fixe. Ils respectent la norme NFC 15-100 et se retrouvent dans toutes les installations domestiques et tertiaires.
Fils souples HO7 V-K
Les fils HO7 V-K sont flexibles et facilitent le raccordement dans des tableaux électriques et boîtes de dérivation.
Tableau de correspondance des sections :
.png)
3. Quels sont les codes couleurs des fils électriques ?
Les codes couleurs jouent un rôle clé en électricité pour garantir une installation conforme aux normes et sécurisée. Rouge, vert, bleu ou jaune, voici les correspondances des couleurs pour chaque type de câble électrique :
.png)
4. Comment choisir le bon câble pour votre installation ?
Le choix des fils et câbles dépend de plusieurs critères :
La puissance électrique à transmettre : Plus elle est élevée, plus la section du câble doit être importante.
La longueur du circuit : Une longue distance implique une augmentation de la section pour limiter les pertes.
L’environnement d’installation : Un câble R2V conviendra mieux en encastré, alors qu’un U1000 RNF CU résistera mieux aux contraintes en milieu industriel.
5. Respecter les normes de sécurité
L’installation électrique doit suivre la norme NFC 15-100, qui impose notamment :
- L’utilisation de couleurs normalisées pour les fils (bleu pour le neutre, vert/jaune pour la terre, rouge/marron/noir pour la phase).
- Des sections minimales selon l’usage (1,5 mm² pour l’éclairage, 2,5 mm² pour les prises, 6 mm² et plus pour les fortes puissances).
Tous les câbles et fils proposés sur Elec44.fr répondent à la norme NFC 15-100, garantissant ainsi une installation fiable et conforme.
