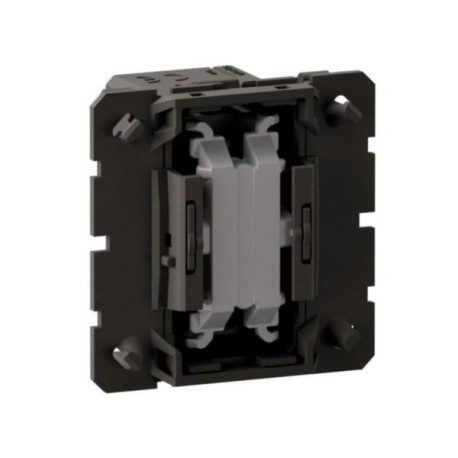

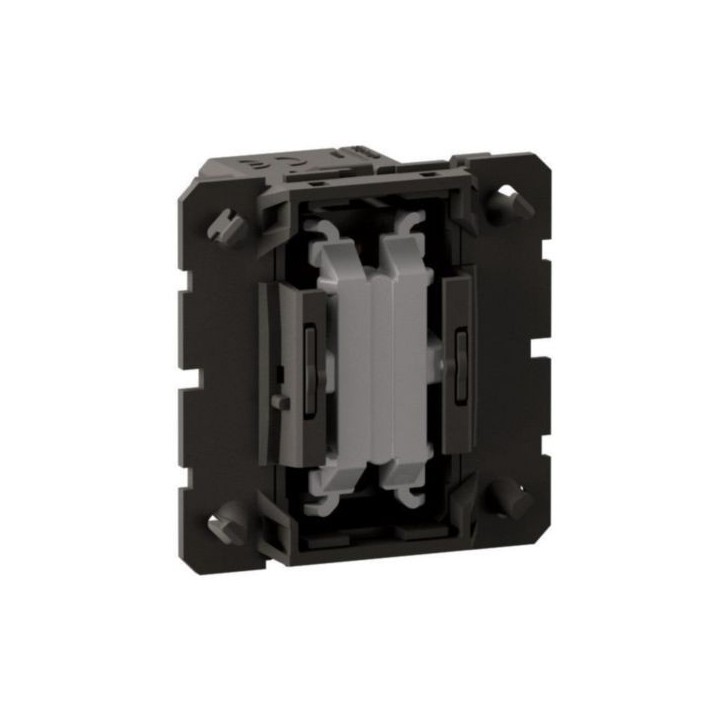

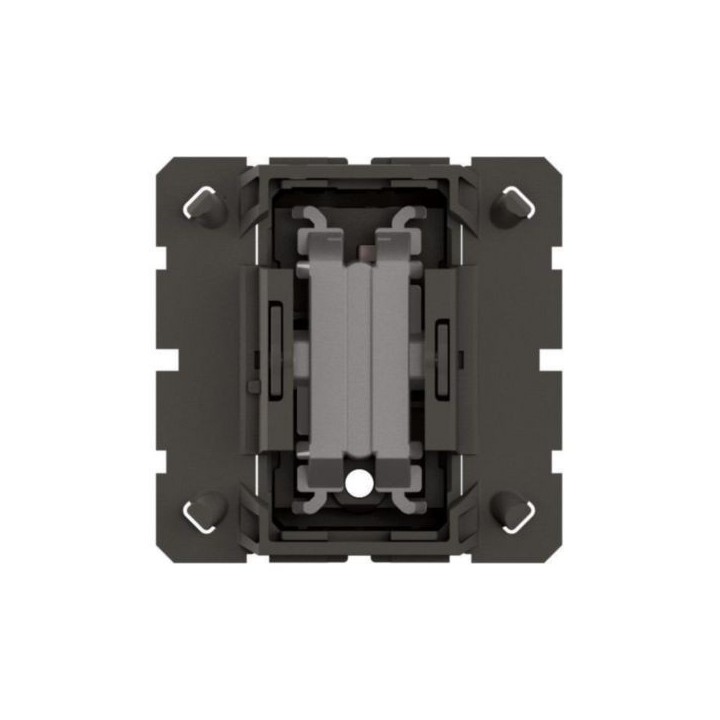

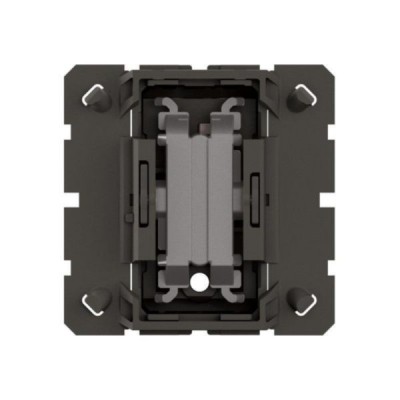

Legrand Céliane - Permutateur - 10 AX - Réf : CM0005

Ce dispositif permet d'ajouter un troisième point de commande dans une installation en va-et-vient.
En y associant un voyant, il peut également remplir les fonctions de permutateur lumineux ou témoin.
Il est adaptable pour une installation encastrée dans une boîte d'encastrement ou en saillie sur un cadre saillie.

Les nouvelles références Céliane sont parfaitement compatibles avec les anciennes. En effet, une nouvelle plaque peut habiller aussi bien un ancien mécanisme qu'un nouveau.

Caractéristiques principales

Type de commutation : Permutateur
Type de commande : Bascule/bouton
Composition : Appareil modulaire pour interrupteur résidentiel et tertiaire
Nombre de modules (construction modulaire) : 2
Nombre de bascule d'actionnement : 1
Mode de pose : Encastré
Type de fixation : À clipser
Adapté à la classe de protection (IP) : IP20
Résistance aux chocs (IK) : IK04

Caractéristiques complémentaires

Largeur d'appareil : 45 mm
Hauteur d'appareil : 45 mm
Profondeur d'appareil  : 31 mm
Profondeur d'encastrement : 24 mm
Profondeur min. de la boîte d'encastrement : 30 mm
Tension nominale : 250 V
Calibre/courant nominal assigné (In) : 10 A
Courant de commutation pour lampes fluorescentes : 10 AX
Type de tension : AC
Fréquence : 50-60 Hz
Section de câble : 1.5-1.5 mm²

Les anciens mécanismes et enjoliveurs Céliane sont-ils compatibles avec les nouveaux, et inversement ?
