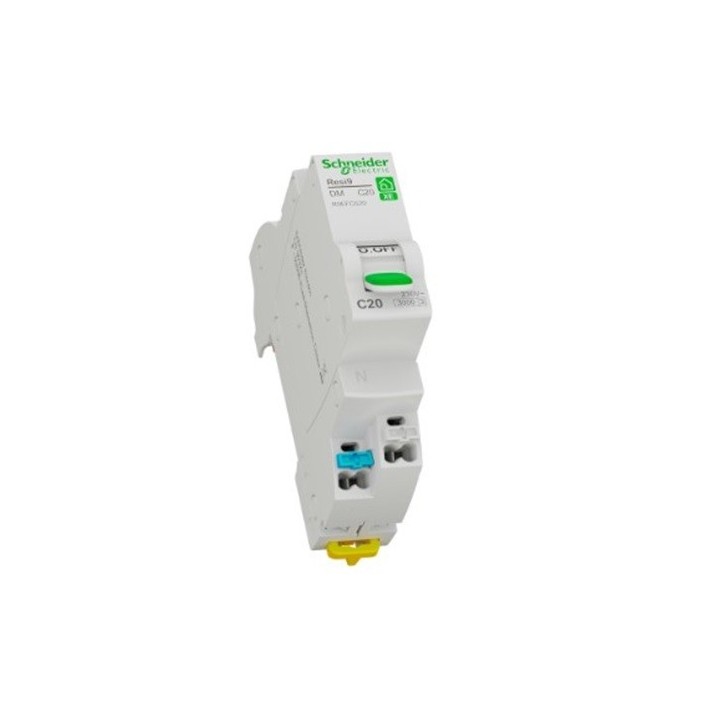

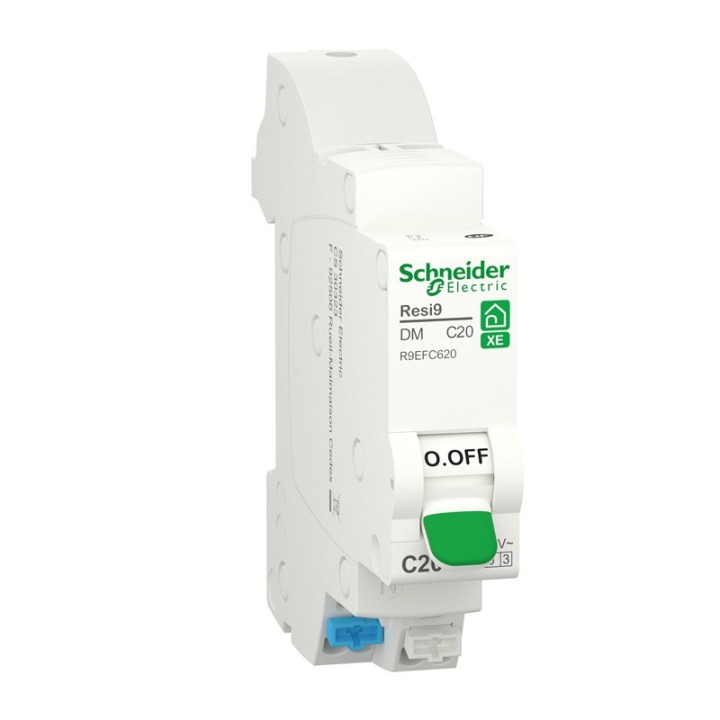

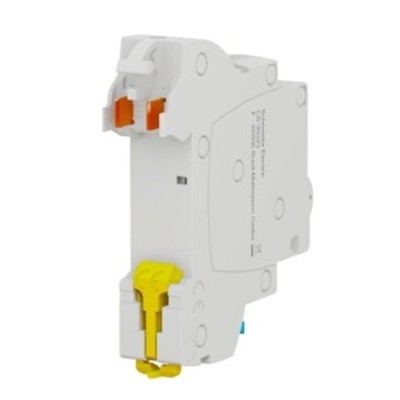

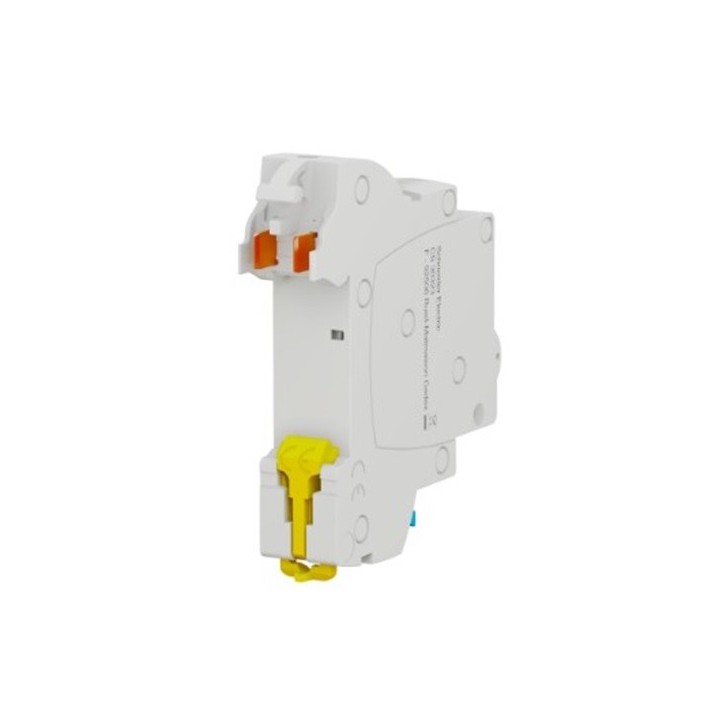

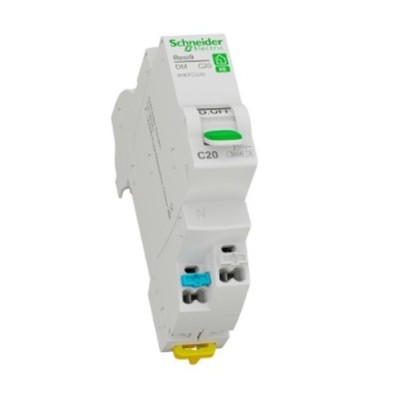

Schneider - Resi9 XE - Disjoncteur modulaire - 1P+N - 20A - courbe C - embrochable - Réf : R9EFC620

La fonction principale du disjoncteur modulaire Resi9 XE DM est d'assurer une protection des installations électriques de basse tension contre les surtensions et les courts-circuits.

Caractéristiques principales

Gamme de produit : Resi9
Fonction produit : Disjoncteur miniature
Fonction de l’appareil : Distribution
Description des pôles : 1P + N
Nombre de pôle protégé : 1
Position du pôle neutre : Gauche
In courant assigné d'emploi : 20 A à 30 °C se conformer à EN/IEC 60898
Type de réseau : CA
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : Icn 3000 A à 230 V CA 50 Hz se conformer à EN/IEC 60898-1
Normes : EN/IEC 60898-1
Certification du produit : CE
Label qualité : NF

Caractéristiques complémentaires

Fréquence du réseau : 50 Hz
[Ue] tension assignée d'emploi : 230 V CA 50 Hz
Limite de déclenchement magnétique : 5...10 x In CA
Classe de limitation : 3 se conformer à EN/IEC 60898-1
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 76 mm
Poids : 0,1 kg
Couleur : Blanc RAL 9003
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 20000 cycles 230 V CA 50 Hz <= 16 A se conformer à EN/IEC 60898-1
Mode de raccordement : Bornes type tunnel, haut ou bas rigide fil(s), bornes type tunnel, haut ou bas souple fil(s)
Longueur de dénudage des fils : 13 mm (haut ou bas)
Protection fuite à la terre : Sans
