Caractéristiques principales
Gamme de produit : Acti9

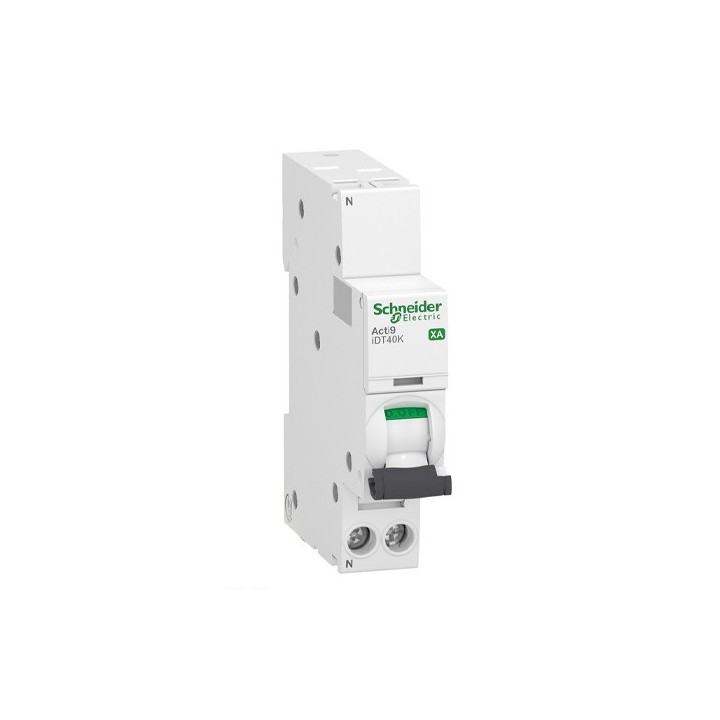

Nom du produit : Acti9 iDT40K XA
Type de produit ou équipement : Disjoncteur miniature
Nom de l'appareil : iDT40K XA
Application : Distribution
Description des pôles : 1P + N
Nombre de pôle protégé : 1
Position du pôle neutre : Gauche
[In] courant assigné d'emploi : 10 A
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure :
- 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
- 4,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
Label qualité : NF
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
[Ue] tension assignée d'emploi : 230 V CA 50 Hz
Limite de déclenchement magnétique :
- 5,,,10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir assigné de coupure de service :
- 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
- 4,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Classe de limitation : 3 se conformer à EN/CEI 60898-1
[Ui] tension assignée d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Indication de tension : Indication ON/OFF, signalisation de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 85 mm
Largeur : 18 mm
Profondeur : 74 mm
Poids : 0,115 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 20000 cycles
Verrouillage optionnel : Dispositif de cadenassage
Raccordement amont : Automatique
Position de verrouillage : Vis
Mode de raccordement :
- Bornes à vis peigne tête de groupe
- Borne du type à cage bas1…10 mm² souple
- Borne du type à cage bas1…16 mm² rigide
Longueur de dénudage des fils : 14 mm for bas connexion
Couple de serrage : 2 N.m bas
Protection différentielle : Bloc séparé
