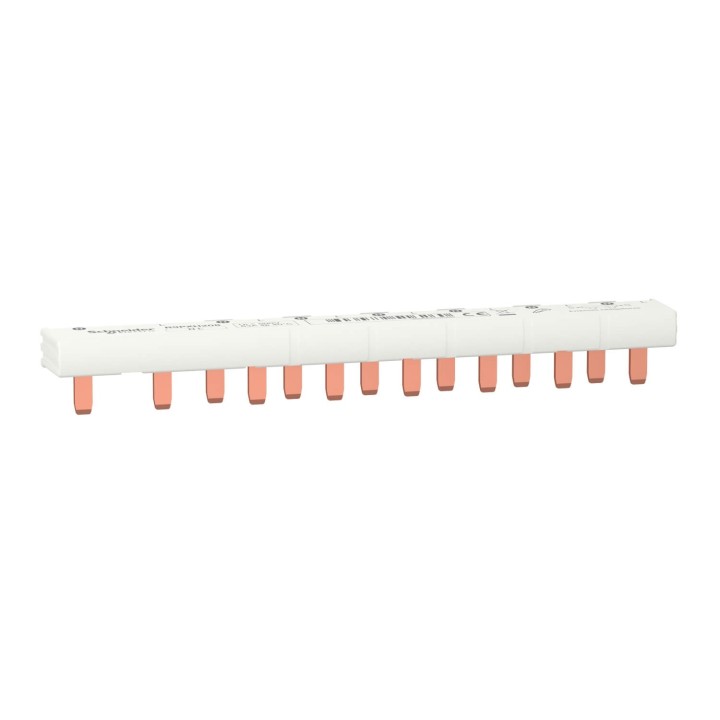

Ce peigne monobloc permet de raccorder l’ensemble des disjoncteurs et autres appareillages modulaires peignables d’une rangée à l'interrupteur différentiel. Ce peigne monobloc de 16 pas de 9mm est recoupable. Des caches latéraux sont livrés avec le peigne pour éviter tout risque de contact avec une partie sous tension. Ce peigne monobloc détient également des cache-dents de 8 modules recoupables pour éviter tout risque de contact avec une partie sous tension. Ce peigne offre un gain de temps et se connecte facilement dans votre coffret de répartition Resi9. Ce peigne monobloc 1 P + N est un accessoire de raccordement d'une largeur de 16 pas de 9mm, soit 8 pas de 18mm.
Caractéristiques principales
Gamme de produit : Resi9
Type de produit ou équipement : Peigne de raccordement
Mode d'installation : Horizontale
Catégorie d'accessoire / de pièce détachée : Accessoire de connexion
Description des lignes : 1P + N
Longueur modules de 18 mm : 8
Caractéristiques complémentaires
Nombre de voies : Départ : 8 voies N + 1 L, interrupteur principal : 1 voie N + 1 L
Configuration des pôles pour 1 voie : Départ : 1 x 1P + N, interrupteur principal : 1 x 1P + N
"Pas" de raccordement : Interrupteur principal : 18 mm, départ : 9 mm
Type de connecteur : Dent
Distance entre appareils : Départ : 18 mm, interrupteur principal : 36 mm
Isolement : Isolé
Présentation du produit : Découpable
Equipement fournis : 5 couverture de dent
[Ie] courant assigné d'emploi : 63 A à 40 °C
[Ue] tension assignée d'emploi : 230 V CA Ph/N
[Ui] tension assignée d'isolement : 250 V CA
Emplacement de montage : Haut sur borne du type à cage
Pas de 9 mm : 16
Hauteur : 21 mm
Profondeur : 24,5 mm
Couleur : Blanc (RAL 9003)
Compatibilité de gamme :
- Resi9 Resi9 XP DM
- Resi9 Resi9 XP ID
- Resi9 Resi9 XP DA
- Resi9 Resi9 XP CT
- Resi9 Resi9 XP TL
- Resi9 Resi9 XP SF
- Resi9 Resi9 XP CM
