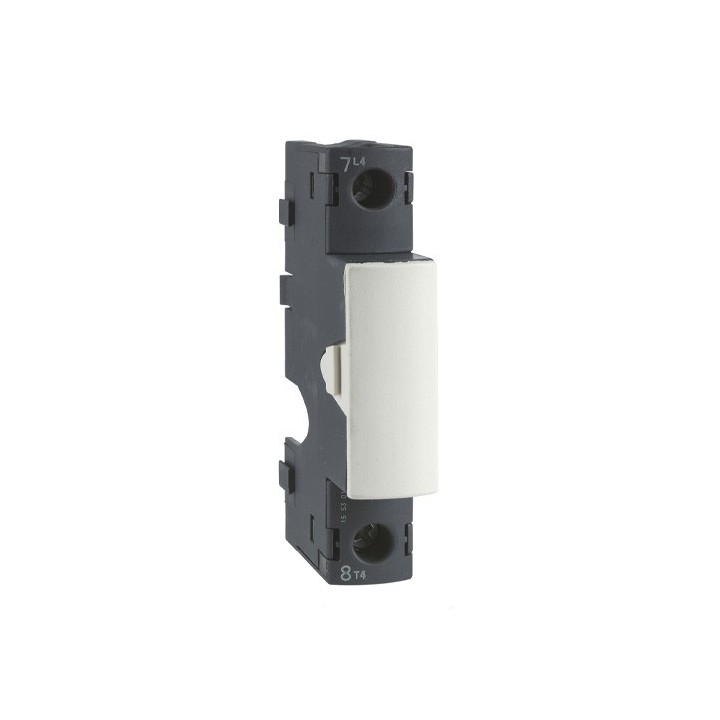

Schneider - TeSys LA8D - corps de sectionneur fusible - 1P - pour LS1D32 - Réf : LA8D324

Caractéristiques principales

Gamme de produit : TeSys
Type de produit ou équipement : Sectionneur fusible
Nom de l'appareil : LA8D
Description des pôles : 1P

Caractéristiques complémentaires

Support de montage : Rail
Position de montage : Vertical (tolérance: +/- 23°)
Type de commande : Par maneton
[Ue] tension assignée d'emploi : 600 V
[Ie] courant assigné d'emploi : 30 A
Indication de tension : Indication de fusible sauté
Taille du fusible : 10 x 38 mm
Calibre des fusibles : AM, GG
Calibre du fusible à associer : 30 A aM, 30 A gG
Mode de raccordement :
- Borniers à vis-étrier 2 câble(s) 1…6 mm²rigide
- Borniers à vis-étrier 2 câble(s) 1…6 mm²souple sans extrémité de câble
- Borniers à vis-étrier 2 câble(s) 1…4 mm²souple avec extrémité de câble
Couple de serrage : 1,7 N.m sur borniers à vis-étrier
Normes : CEI 60947-2 / CEI 60947-1 / CEI 60947-4-1
Certification du produit : BV
Traitement de protection : TH
Température de fonctionnement : -50…70 °C opération
Hauteur : 89 mm
Largeur : 45 mm
Profondeur : 68,3 mm
