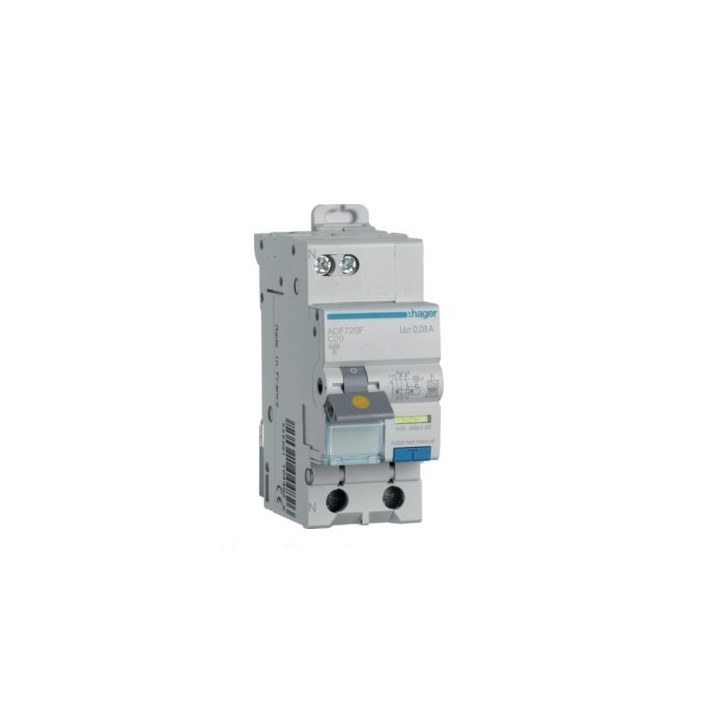

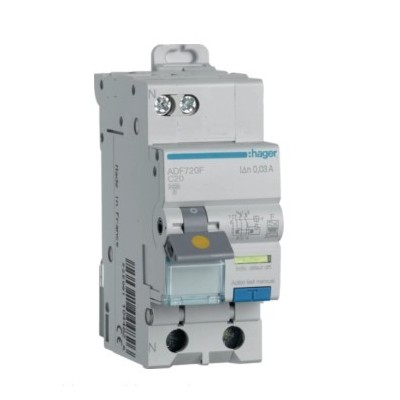

Hager - Disjoncteur différentiel 1P+N - 3kA - Courbe C - 20A - 30mA - type F - Réf : ADF720F

Caractéristiques principales

• Type de produit : Disjoncteur différentiel
• Nombre de pôles protégés : 1
• Courbe de déclenchement : C
• Courant nominal : 20 A
• Sensibilité différentielle : 30 mA
• Type de protection différentielle : F
• Pouvoir de coupure : 3 kA
• Tension d'emploi : 230 V AC
• Nombre de modules : 2
• Montage : Rail DIN

Caractéristiques techniques

• Courant assigné nominal : 20 A
• Courant différentiel assigné (IΔn) : 30 mA
• Courbe : C
• Type différentiel : F
• Pouvoir de coupure Icn selon IEC 60898-1 : 3 kA
• Pouvoir de coupure Ics selon IEC 60898-1 : 3 kA
• Pouvoir de coupure Ics sous 230 V selon IEC 60947-2 : 3 kA
• Tension assignée d'emploi (Ue) : 230 V
• Tension assignée d'isolement : 500 V
• Tension assignée de tenue aux chocs : 4 000 V
• Type de tension : AC
• Fréquence : 50 Hz
• Catégorie de surtension : 3
• Classe de limitation d'énergie I²t : 3
• Indice de protection : IP20
• Degré de pollution : 2
• Puissance dissipée sous In : 6,60 W
• Endurance électrique : 2 000 cycles
• Endurance mécanique : 8 000 manœuvres
• Raccordement câble rigide : 1 à 25 mm²
• Raccordement câble souple : 1 à 16 mm²
• Couple de serrage : 2,10 Nm
• Raccordement inférieur : Borne biconnect
• Température de service : -25 à +40 °C
• Température de stockage / transport : -25 à +70 °C
• Altitude maximale : 2 000 m
• Nombre de modules : 2
• Dimensions (H × L × P) : 83 × 35 × 68 mm
• Compatible Rail DIN : Oui

Les + produit

• Assure à la fois la protection contre les surcharges et courts-circuits et la protection différentielle 30 mA.
• Protection différentielle type F, adaptée notamment aux circuits comportant certains équipements électroniques ou variateurs de fréquence monophasés.
• Courbe C 20 A adaptée à de nombreux circuits électriques courants.
• Format compact de 2 modules pour optimiser l'espace dans le tableau électrique.
• Installation standard sur rail DIN.
• Accepte des conducteurs jusqu'à 25 mm² en rigide et 16 mm² en souple.
