Caractéristiques principales
Gamme de produit : Acti 9

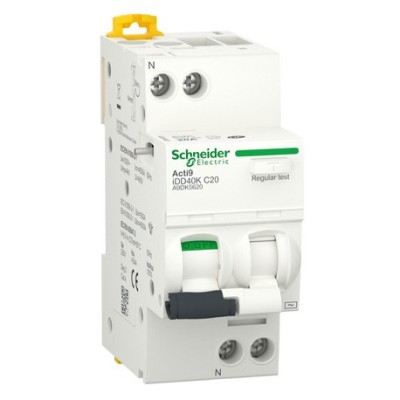

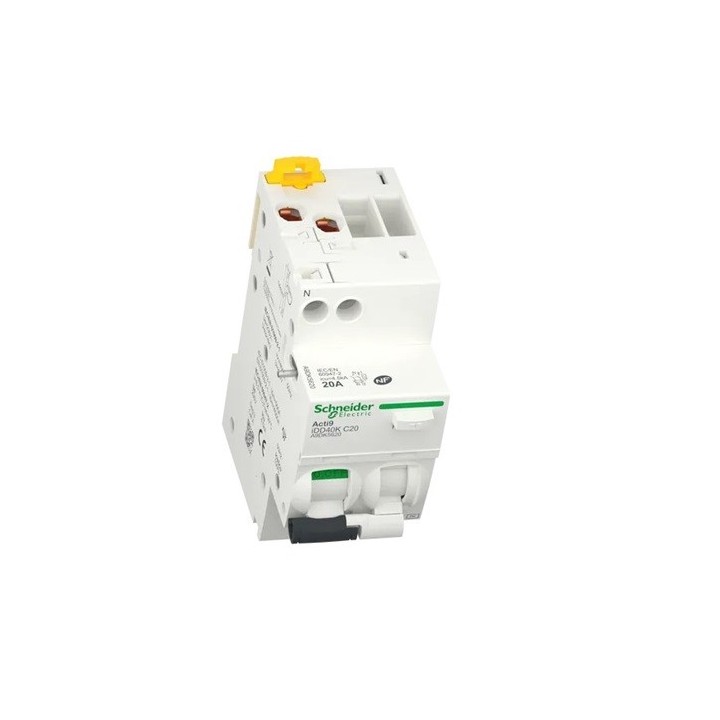

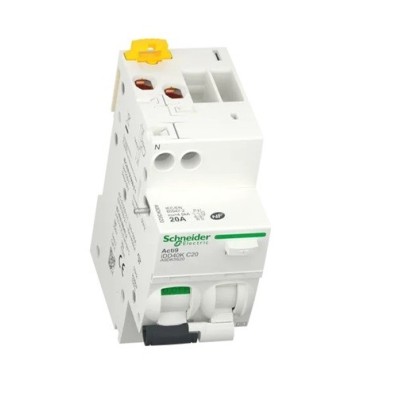

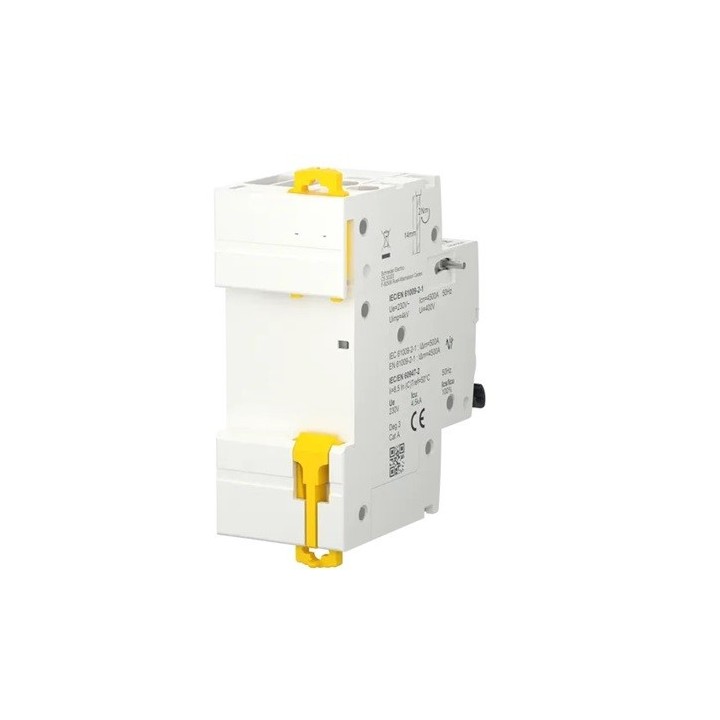

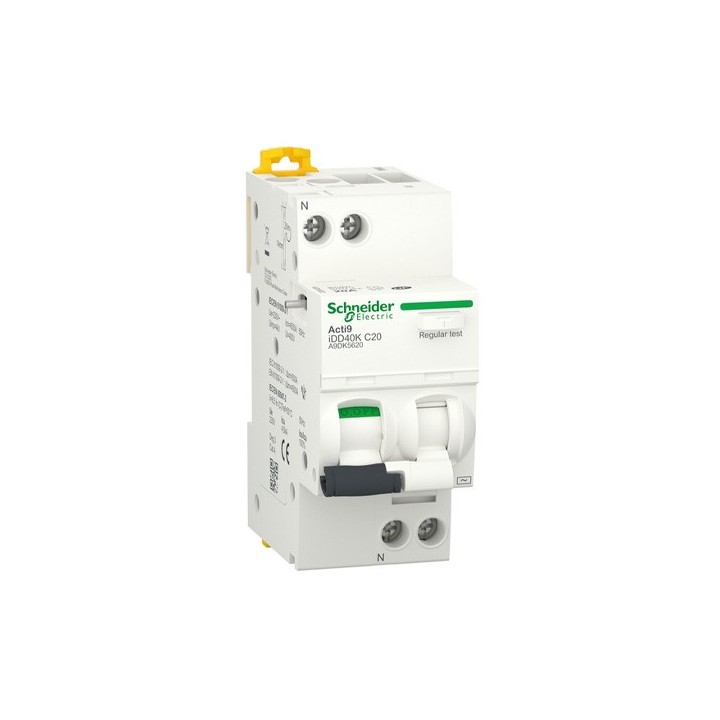

Nom du produit : Acti9 iDD40K
Type de produit ou équipement : Disjoncteur différentiel
Nom de l'appareil : iDD40K
Application : Distribution
Description des pôles : 1P + N
Nombre de pôle protégé : 1
Position du pôle neutre : Gauche
Courant assigné d'emploi [In] : 20 A
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Sensibilité du différentiel : 300 mA
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Pouvoir de coupure :
4500 A Icn à 230 V CA 50 Hz (conforme à EN/CEI 61009-2-1)
4,5 kA Icu à 230 V CA 50 Hz (conforme à EN/CEI 60947-2)
Aptitude au sectionnement : Oui (conforme à EN/CEI 60947-2)
Label qualité : NF
Caractéristiques complémentaires
Complémentaire : Départ
Fréquence du réseau : 50 Hz
[Ue] Tension assignée d'emploi : 230 V CA 50 Hz
Limite de déclenchement magnétique : 5-10 x In
Technologie différentielle : Indépendant de la tension
[Ics] Pouvoir assigné de coupure de service :
- 4500 A 100 % Icn à 230 V CA 50 Hz (conforme à EN/CEI 61009-2-1)
- 4,5 kA 100 % Icu à 230 V CA 50 Hz (conforme à EN/CEI 60947-2)
Pouvoir assigné de coupure et fermeture :
- Idm 4500 A à 230 V CA 50 Hz (conforme à EN 61009-2-1)
- Idm 500 A à 230 V CA 50 Hz (conforme à CEI 61009-2-1)
Classe de limitation : 3 (conforme à EN/CEI 61009-2-1)
[Ui] Tension assignée d'isolement : 400 V CA 50 Hz
[Uimp] Tension assignée de tenue aux chocs : 4 kV
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Indication de tension : Indication ON/OFF, Signalisation de défaut
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeu de barres : Haut ou bas : dent
"Pas" de raccordement : 9 mm entre phase et neutre
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 73 mm
Poids : 0,210 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 20000 cycles
Verrouillages optionnels : Hermétique, dispositif de cadenassage
Mode de raccordement :
- Borne du type à cage haut ou bas 1…16 mm² rigide
- Borne du type à cage haut ou bas 1…10 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 2 N.m haut ou bas
Protection différentielle : Intégrée
