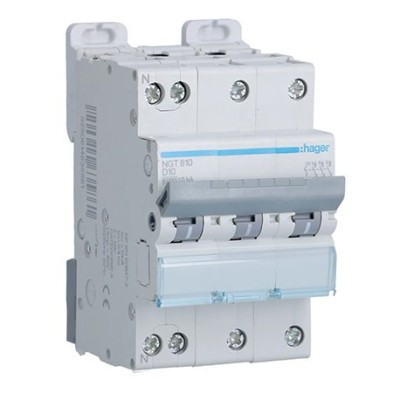

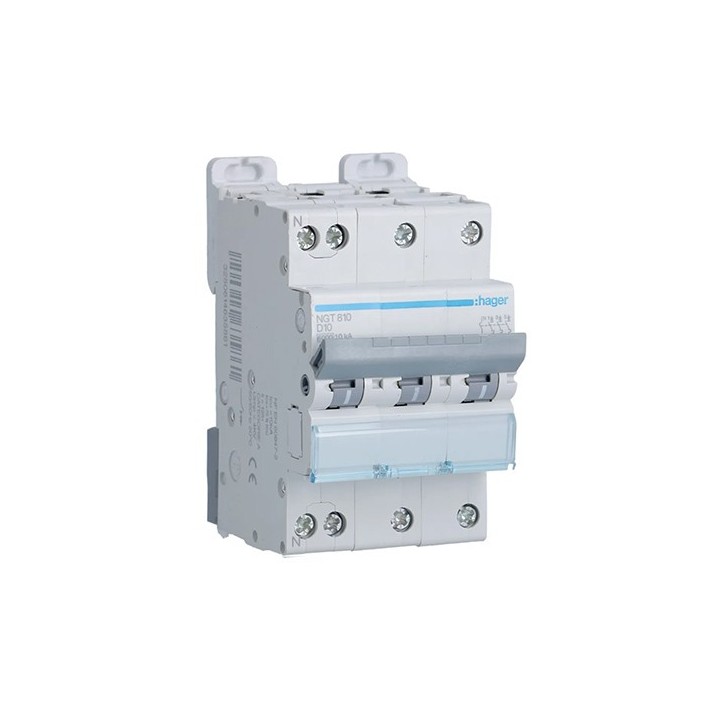

Hager - Disjoncteur 3P+N 6-10kA courbe D - 10A 3 modules - Réf : NGT810

Caractéristiques techniques :

Capacité :
- Nombre de modules : 3

Tension électrique :
- Tension assignée d'emploi Ue :400-415 V
- Tension assignée de tenue aux chocs : 4 000 V
- Type de tension d'alimentation : AC
- Tension assignée d'isolement : 500 V

Courant électrique :
- Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2 : 7,50 kA
- Courant assigné nominal : 10 A
- Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1 : 6 kA
- Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2 : 10 kA

Connexion :
- Section de raccordement des bornes amont et aval à vis, en câble rigide : 0,75-16,0 mm²
- Section de raccordement des bornes amont et aval à vis, en câble souple : 0,75-10,0 mm²

Connectivité :
- Type de connexion / prise : Borne à vis
- Alignement des bornes basses pour produits modulaires : Borne décalée
- Alignement des bornes hautes pour produits modulaires : Borne décalée

Condition d'utilisation :
- Tropicalisation/humidité/Exécution : Tous climats
- Classe de limitation d'énergie I²t : 3
- Degré de pollution suivant IEC60664 / IEC60947-2 : 3

Fréquence :
- Fréquence : 50-60 Hz

Installation, montage :
- Type de raccordement haut pour produits modulaires : Borne à vis
- Position de montage du produit sous 360° : Oui
- Type de raccordement bas pour produits modulaires : Borne à vis
- Couple de serrage : 1,90-1,90 Nm

Principales caractéristiques électriques :
- Pouvoir de coupure assigné Icn sous AC selon IEC60898-1 : 6 kA

Puissance :
- Puissance dissipée totale sous IN : 6,70 W
