Description

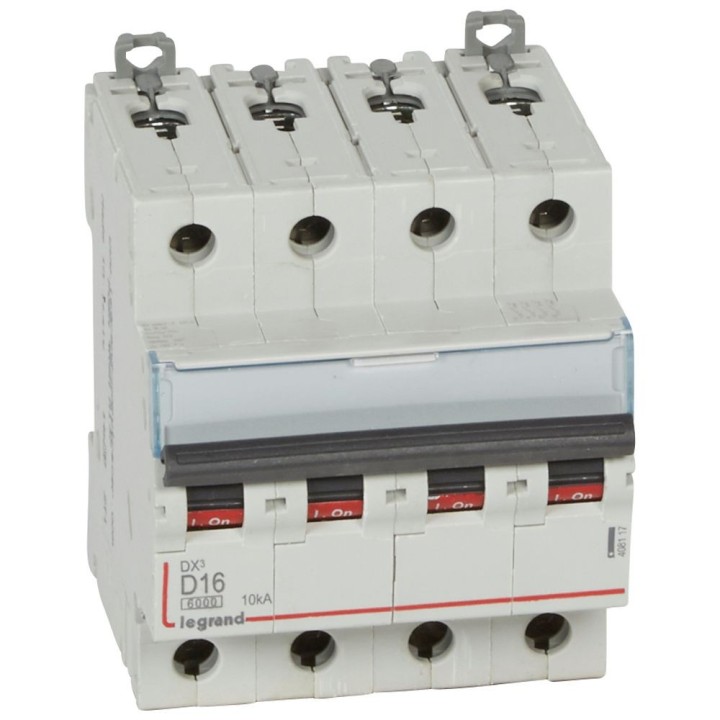

Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure :- 6000A conforme à la norme NF EN 60891-1 - 400V~ pour les installations résidentielles- 10kA conforme à la norme EN 60947-2 - 400V~
Protection des départs : arrivée haute et sortie basse par bornes à vis
Intensité nominale 16A - Courbe D (déclenchement magnétique 12,5In +/- 20%) - 3 modules
Pour peigne HX³ traditionnel tripolaire ou câblage traditionnel
Reçoit les auxiliaires et accessoires DX³ et accepte les blocs différentiels adaptables - Bornes protégées contre le toucher IP20, appareil câblé
Caractéristiques Techniques
Profondeur d'encastrement : 44 mm
Caractéristique de déclenchement (type/courbe) : D
Nombre de pôles (total) : 4
Nombre de pôles protégés : 4
Calibre/courant nominal assigné (In) : 16 A
Tension assignée (Ue) : 400 V
Tension d'isolement assignée (Ui) : 500 V
Tension assignée de tenue aux chocs (Uimp) : 4 kV
Type de tension : AC
Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) : 6 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) : 25 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) : 10 kA
Fréquence : 50-60 Hz
Montage encastré : Oui
Pôle neutre sectionné simultanément : Oui
Degré de pollution : 2
Produits auxiliaires associables : Oui
Largeur en nombre de modules : 4
Classe de protection (IP) : IP20
Température ambiante en fonctionnement : -25-70 °C
Section de raccordement cable souple : 1.5-25 mm²
Section de raccordement cable rigide : 1.5-35 mm²
Antidéflagration : Non
Largeur : 70.8 mm
Hauteur : 94.8 mm
Profondeur : 77.8 mm
Résistance aux chocs (IK) : IK02
Temperature de stockage : -40-70 °C
Sens de l'alimentation électrique : Par le haut ou le bas
Couleur : Gris
Numéro RAL : 7035
Sans halogène : TRUE
Type de connexion : Borne à vis
Avec zone de texte/surface d'inscription : TRUE
Mode de pose : Rail DIN
