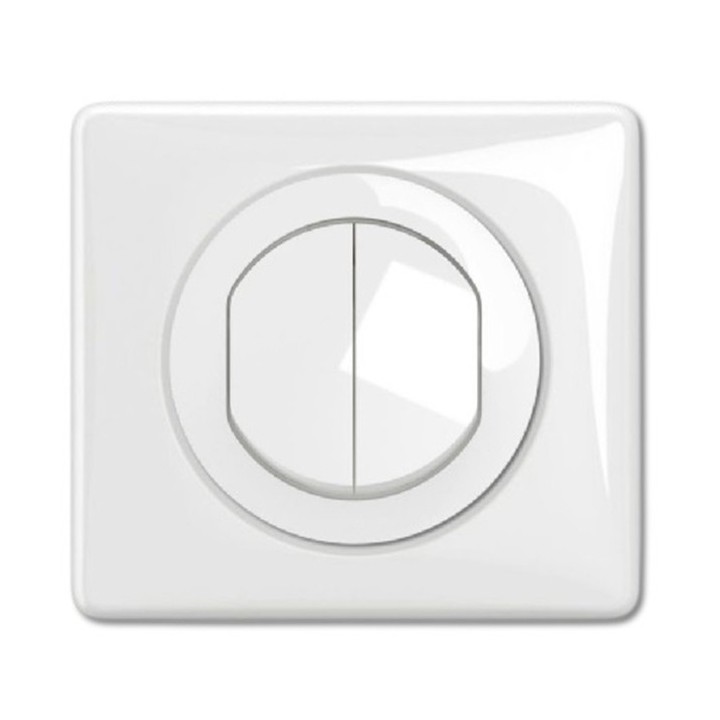

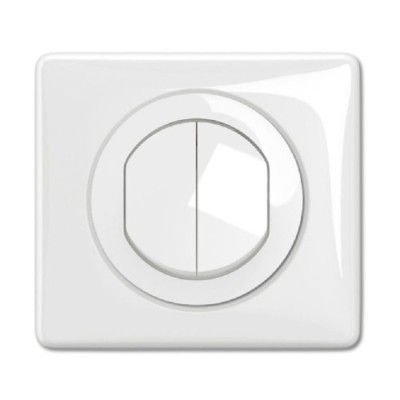

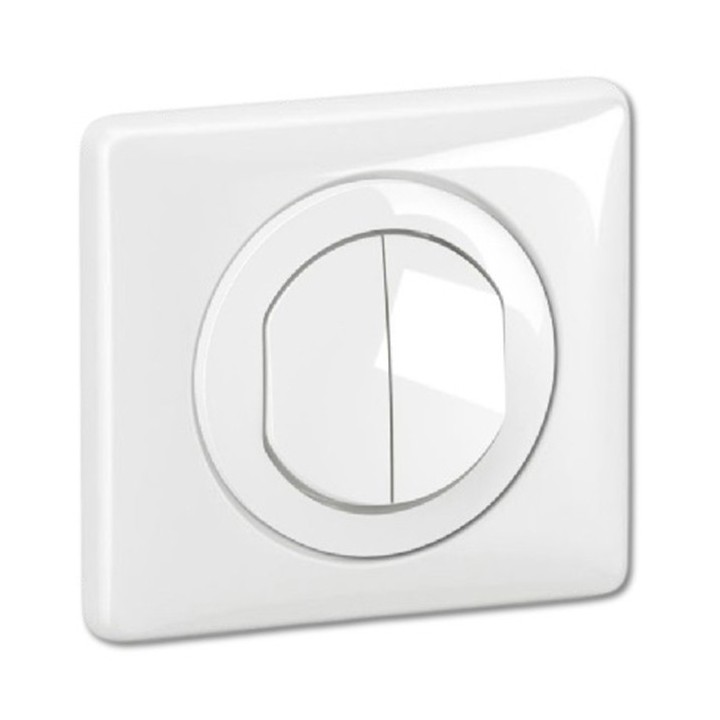

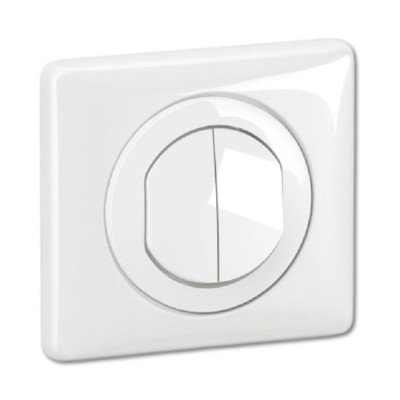

Legrand Céliane - Interrupteur ou va-et-vient double 10A avec plaque étanche IP44 - Blanc - Réf : CB4001-P

Ce double interrupteur ou va-et-vient Céliane est livré avec sa plaque de finition, son enjoliveur et son support. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

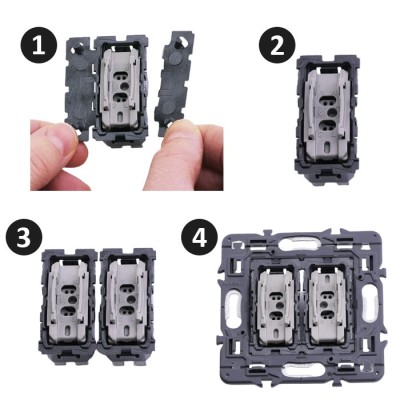

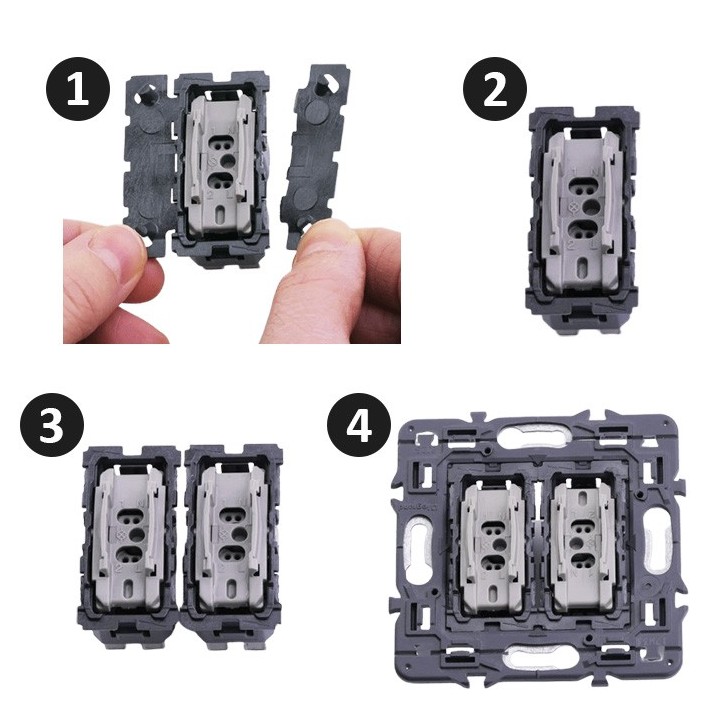

IMPORTANT : Les ailettes des deux interrupteurs doivent être cassées pour une configuration en double poussoir (comme indiqué sur la photo n°2).

Composition du pack

x 2 Interrupteurs ou va-et-vient 10AX 230V~ - Réf : CM0001
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour double interrupteur ou va-et-vient - Blanc IP44 - Réf : CB4001
x 1 Plaque de finition 1 poste Collection Technique finition blanc IP44 - Réf : CP2701

Caractéristiques mécanisme interrupteur / va-et-vient (réf. CM0001)

• Type de commutation : Va-et-vient
• Type de commande : Bascule/bouton
• Composition : Appareil modulaire pour interrupteur résidentiel et tertiaire
• Mode de pose : Encastré et saillie
• Type de fixation : À clipser
• Voyant : Optionnel
• Adapté à la classe de protection (IP) : IP20
• Résistance aux chocs (IK) : IK04
• Largeur d'appareil : 45 mm
• Hauteur d'appareil : 45 mm
• Profondeur d'appareil : 32 mm
• Profondeur d'encastrement : 24 mm
• Profondeur min. de la boîte d'encastrement : 30 mm
• Calibre/courant nominal assigné (In) : 10 A

Caractéristiques enjoliveur (réf. CB4001)

• Modèle : Bouton en 2 parties
• Utilisation : Bouton à contact maintenu
• Adapté à la commande de mécanismes domotiques : Non
• Type de fixation : À clipser
• Fenêtre de contrôle/sortie de lumière : Non
• Matériau : Plastique
• Finition de la surface : Brillant
• Traitement antimicrobien : Non
• Couleur : Blanc
• Avec champ d'inscription : Non
• Avec lentille/symbole interchangeable : Non
• Adapté à la classe de protection (IP) : IP44
• Résistance aux chocs (IK) : IK04
• Largeur : 66 mm
• Hauteur : 66 mm
• Profondeur : 14 mm

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques plaque de finition (réf. CP2701)

• Nombre d'unités : 1
• Sens de montage : Horizontal et vertical
• Nombre d'unités, horizontales : 1
• Nombre d'unités, verticales : 1
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1
• Avec grille de montage : Non
• Montage encastré : Oui
• Finition de la surface : Brillant
• Couleur : Blanc
• Numéro RAL (équivalent) : 9003
• Transparent : Non
• Avec volet de protection : Non
• Classe de protection (IP) : IP44
• Résistance aux chocs (IK) : IK04
• Type de fixation : Fixation à vis
• Largeur : 97mm
• Hauteur : 89mm
• Profondeur : 11mm
• Diamètre intérieur : 53mm
• Diamètre de l'alésage (ouverture) : 53mm
