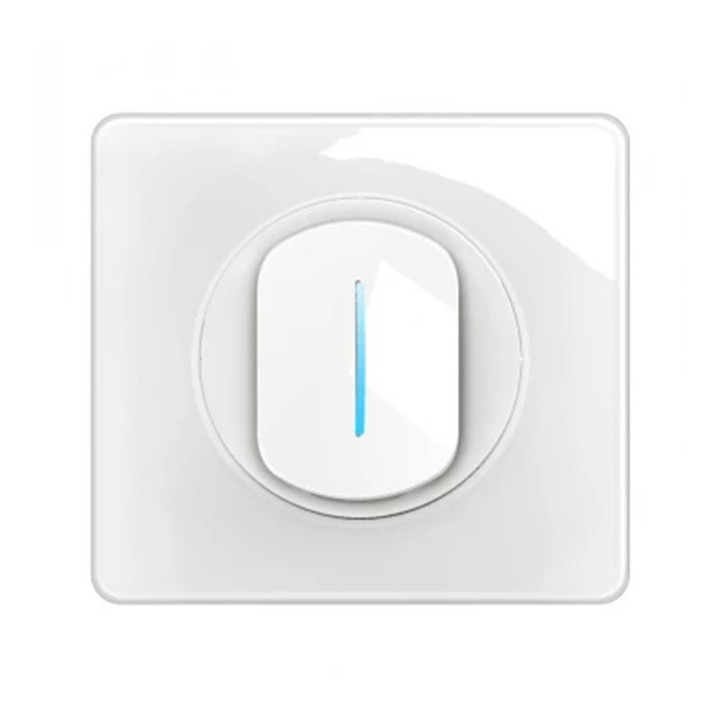

Legrand Céliane - Poussoir complet avec voyant témoin - 1 poste - Blanc - Réf : CB0007-P

Ce bouton poussoir Céliane est livré avec sa plaque de finition, son enjoliveur, son support et son voyant témoin. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

Contrairement à un interrupteur classique, le bouton poussoir ne reste pas enclenché : il revient automatiquement en position après appui.

Le voyant témoin s’allume lorsque l’éclairage extérieur est activé, permettant de visualiser son état d’un simple coup d’œil.

Composition du pack

x 1 Mécanisme bouton poussoir avec bornes libres de potentiel - 6A 250V - Réf : CM0033
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour interrupteur ou va-et-vient témoin - Blanc- Réf : CB0007
x 1 Voyant témoin Céliane pour câblage phase distribuée 230V~ - Bleu - Réf : CM0222
x 1 Plaque de finition Blanc émaillé 1 poste - Réf : CP0001

Caractéristiques mécanisme bouton poussoir (réf. CM0033)

• Composition : Mécanisme seul
• Modèle : Bouton-poussoir unique
• Type de commande : Bascule/rocker
• Mode de pose : Encastré
• Type de fixation : À clipser
• Tension nominale : 250 V
• Fréquence : 50-60 Hz
• Type de tension : AC
• Résistance aux chocs (IK) : IK04
• Classe de protection (IP) : IP20
• Largeur : 45 mm
• Hauteur : 45 mm
• Profondeur : 32 mm
• Profondeur d'encastrement : 24 mm
• Profondeur min. de la boîte d'encastrement : 40 mm
• Type de connexion : Borne automatique
• Capacité des bornes : 1.5-2.5 mm²

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques enjoliveur (réf. CB0007)

• Modèle : Bascule en une seule pièce
• Utilisation : Bouton à contact maintenu
• Type de fixation : À clipser
• Matériau : Plastique
• Sans halogène : Oui
• Largeur : 53 mm
• Hauteur : 53 mm
• Profondeur : 12 mm
• Finition de la surface : Brillant
• Traitement antimicrobien : Non
• Couleur : Blanc

Caractéristiques voyant témoin (réf. CM0222)

• Consommation : 3mA
• Raccordement par montage direct
• Permet d'indiquer si la fonction est allumée ou pas
• Socle de repérage rouge
• Largeur : 17.25mm
• Profondeur : 9.7mm
• Culot : Autre
• Technologie : LED
• Halogène : Non
• Krypton : Non
• Xénon : Non
• Couleur : Bleu
• Longueur totale : 36.5mm

Caractéristiques plaque de finition (réf. CP0001)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Blanc
