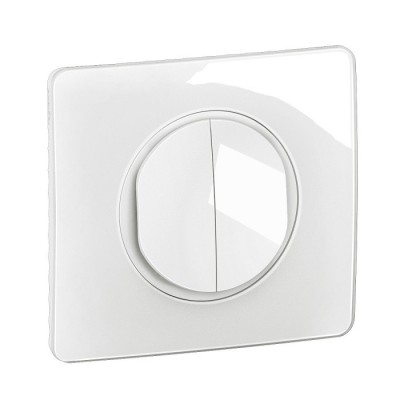

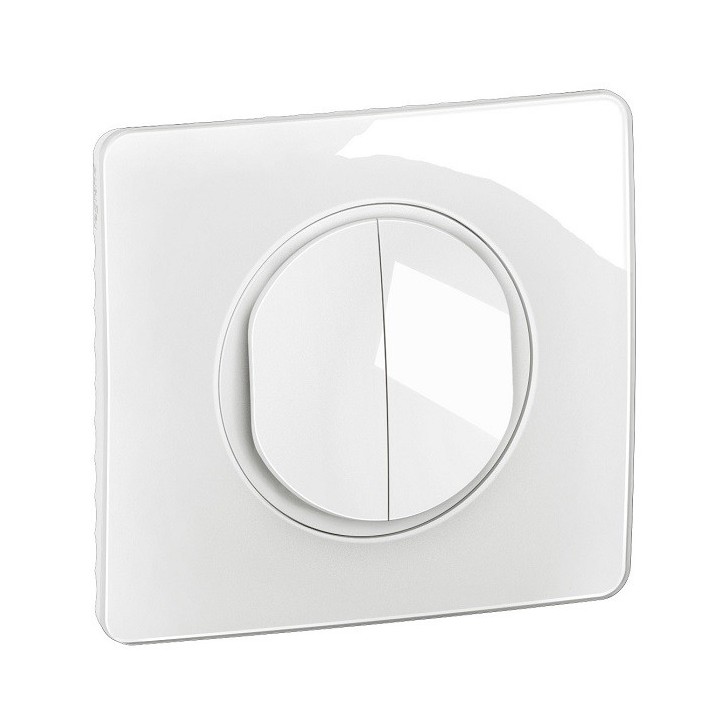

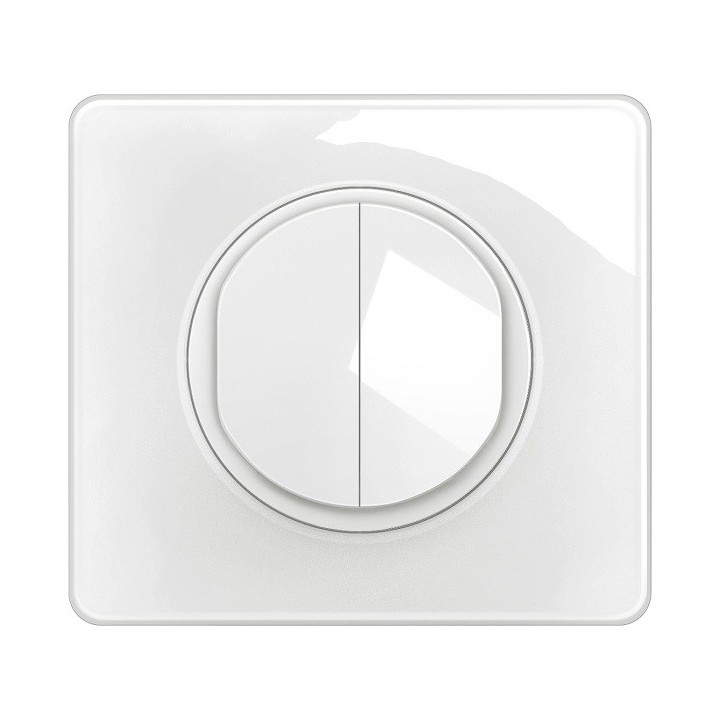

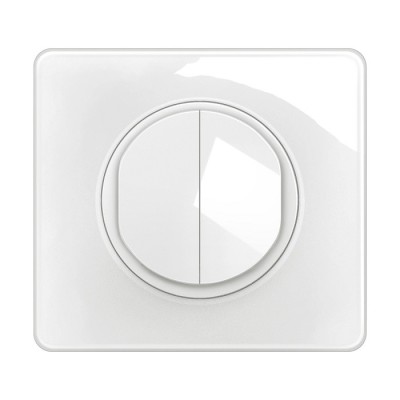

Legrand Céliane - Double Interrupteur ou va-et-vient complet avec voyant lumineux - 1 poste - Blanc - Réf : CB3001-P

Cet double interrupteur ou va-et-vient Céliane est livré avec sa plaque de finition, son enjoliveur, son support et ses deux voyants lumineux. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

Le voyant lumineux reste allumé dans l’obscurité afin de localiser facilement l’interrupteur, même de nuit.

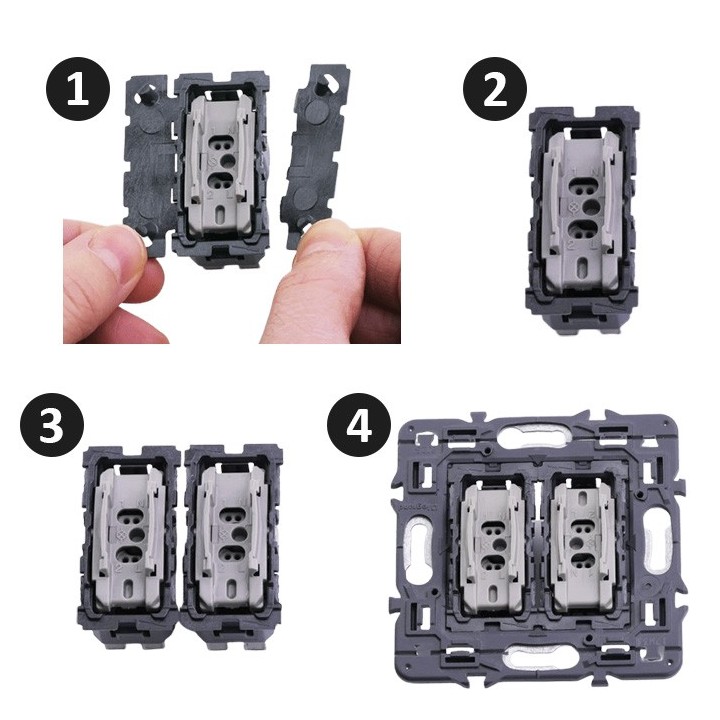

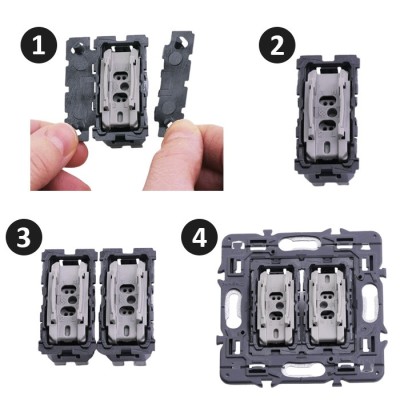

IMPORTANT : Les ailettes des deux interrupteurs doivent être cassées pour une configuration en double poussoir (comme indiqué sur la photo n°3).

Composition du pack

x 2 Mécanismes interrupteur ou va-et-vient 10AX 230V - Réf : CM0001
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour double poussoir NO+NF lumineux - Blanc - Réf : CB3001
x 2 Voyants lumineux Céliane 230V~ - Blanc - Réf : CM0220
x 1 Plaque de finition Blanc émaillé 1 poste - Réf : CP0001

Caractéristiques mécanisme interrupteur ou va-et-vient (réf. CM0001)

• Type de commutation : Va-et-vient
• Type de commande : Bascule/bouton
• Composition : Appareil modulaire pour interrupteur résidentiel et tertiaire
• Mode de pose : Encastré et saillie
• Type de fixation : À clipser
• Adapté à la classe de protection (IP) : IP20
• Résistance aux chocs (IK) : IK04
• Tension nominale : 250 V
• Calibre/courant nominal assigné (In) : 10 A
• Courant de commutation pour lampes fluorescentes : 10 AX
• Largeur d'appareil : 45 mm
• Hauteur d'appareil : 45 mm
• Profondeur d'appareil : 32 mm
• Profondeur d'encastrement : 24 mm
• Profondeur min. de la boîte d'encastrement : 30 mm
• Type de tension : AC

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques enjoliveur (réf. CB2001)

• Modèle : Bouton en 2 parties
• Utilisation : Bouton à contact maintenu
• Adapté à la commande de mécanismes domotiques : Non
• Type de fixation : À clipser
• Fenêtre de contrôle/sortie de lumière : Non
• Matériau : Plastique
• Finition de la surface : Brillant
• Traitement antimicrobien : Non
• Couleur : Blanc
• Largeur : 53 mm
• Hauteur : 53 mm
• Profondeur : 12 mm

Caractéristiques voyant lumineux (réf. CM0220)

• Consommation : 0,15mA
• Raccordement par montage direct
• Permet de repérer la commande dans l'obscurité
• Socle de repérage blanc
• Largeur : 17.25mm
• Profondeur : 9.7mm
• Culot : Autre
• Technologie : LED
• Forme de la lampe : Autre
• Halogène : Non
• Krypton : Non
• Xénon : Non
• Couleur : Blanc
• Température de couleur : 4000K
• Longueur totale : 36.5mm
• Adapté aux lampes de poche : Non
• Adapté à l'affichage : Non
• Convient pour gyrophare : Non
• Fréquence (Min-Max) : 50-60Hz

Caractéristiques plaque de finition (réf. CP0001)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Blanc
