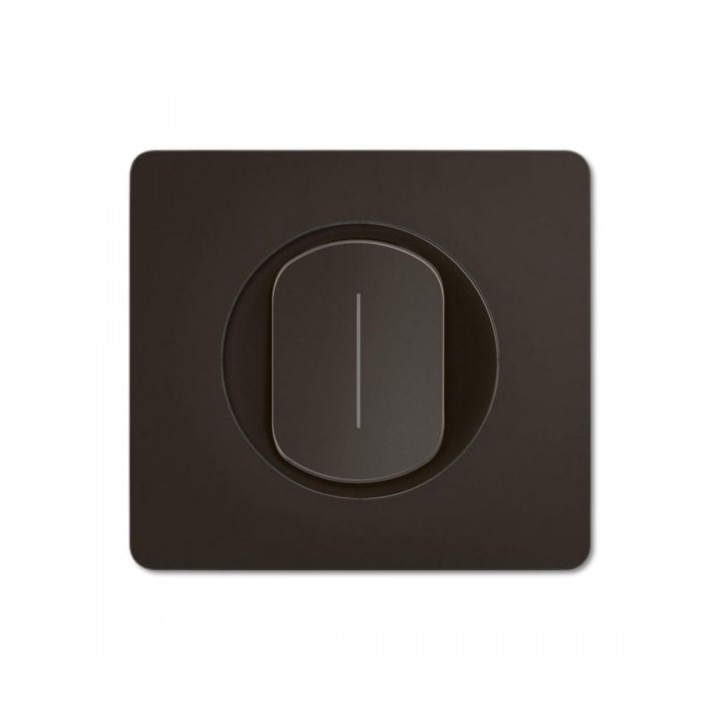

Legrand Céliane - Interrupteur ou va-et-vient complet avec voyant témoin - 1 poste - Noir - Réf : CN0001-P

Cet interrupteur ou va-et-vient Céliane est livré avec sa plaque de finition, son enjoliveur, son support et son voyant témoin. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

Le voyant témoin s’allume lorsque l’éclairage extérieur est activé, permettant de visualiser son état d’un simple coup d’œil.

Composition du pack

x 1 Mécanisme interrupteur ou va-et-vient 10AX 230V - Réf : CM0001
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour interrupteur ou va-et-vient témoin - Noir- Réf : CN0007
x 1 Voyant témoin Céliane pour câblage phase distribuée 230V~ - Bleu - Réf : CM0222
x 1 Plaque de finition Noir mat 1 poste - Réf : CP0101

Caractéristiques mécanisme interrupteur ou va-et-vient (réf. CM0001)

• Type de commutation : Va-et-vient
• Type de commande : Bascule/bouton
• Composition : Appareil modulaire pour interrupteur résidentiel et tertiaire
• Mode de pose : Encastré et saillie
• Type de fixation : À clipser
• Adapté à la classe de protection (IP) : IP20
• Résistance aux chocs (IK) : IK04
• Tension nominale : 250 V
• Calibre/courant nominal assigné (In) : 10 A
• Courant de commutation pour lampes fluorescentes : 10 AX
• Largeur d'appareil : 45 mm
• Hauteur d'appareil : 45 mm
• Profondeur d'appareil : 32 mm
• Profondeur d'encastrement : 24 mm
• Profondeur min. de la boîte d'encastrement : 30 mm
• Type de tension : AC

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques enjoliveur (réf. CN0007)

• Modèle : Bascule en une seule pièce
• Utilisation : Bouton à contact maintenu
• Type de fixation : À clipser
• Matériau : Plastique
• Sans halogène : Oui
• Largeur : 53 mm
• Hauteur : 53 mm
• Profondeur : 12 mm
• Finition de la surface : Mat
• Traitement antimicrobien : Non
• Couleur : Noir

Caractéristiques voyant témoin (réf. CM0222)

• Consommation : 3mA
• Raccordement par montage direct
• Permet d'indiquer si la fonction est allumée ou pas
• Socle de repérage rouge
• Largeur : 17.25mm
• Profondeur : 9.7mm
• Culot : Autre
• Technologie : LED
• Halogène : Non
• Krypton : Non
• Xénon : Non
• Couleur : Bleu
• Longueur totale : 36.5mm

Caractéristiques plaque de finition (réf. CP0101)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Noir
