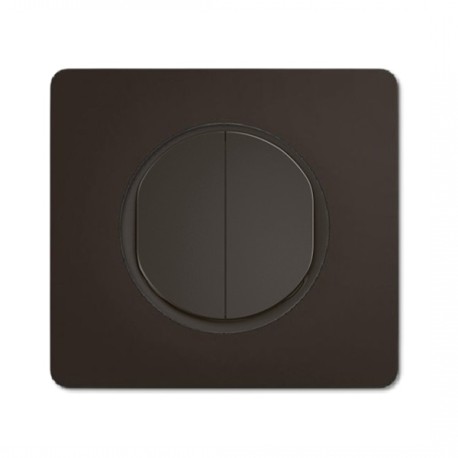

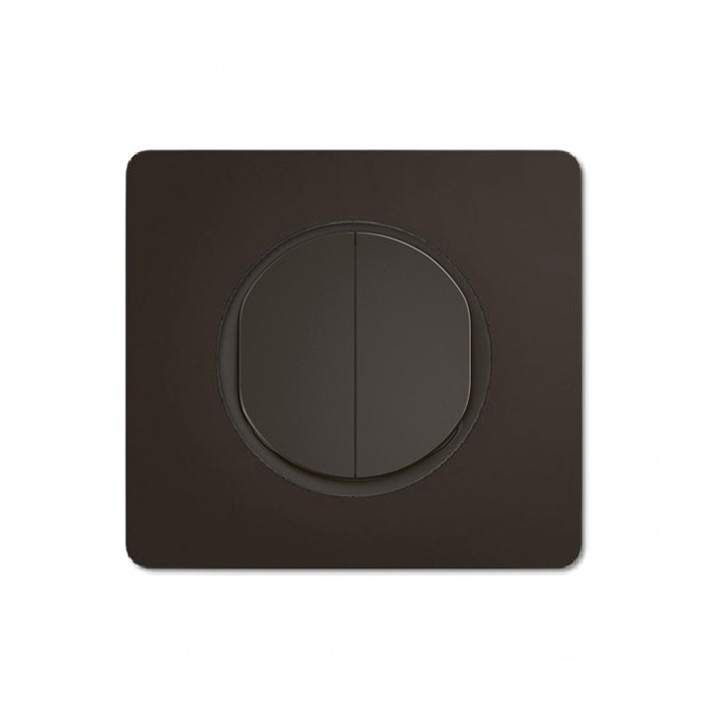

Legrand Céliane - Double Poussoir inverseur complet NO+NF - 1 poste - Noir mat - Réf : CN2001-P

Ce double poussoir Céliane est livré avec sa plaque de finition, son enjoliveur et son support. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

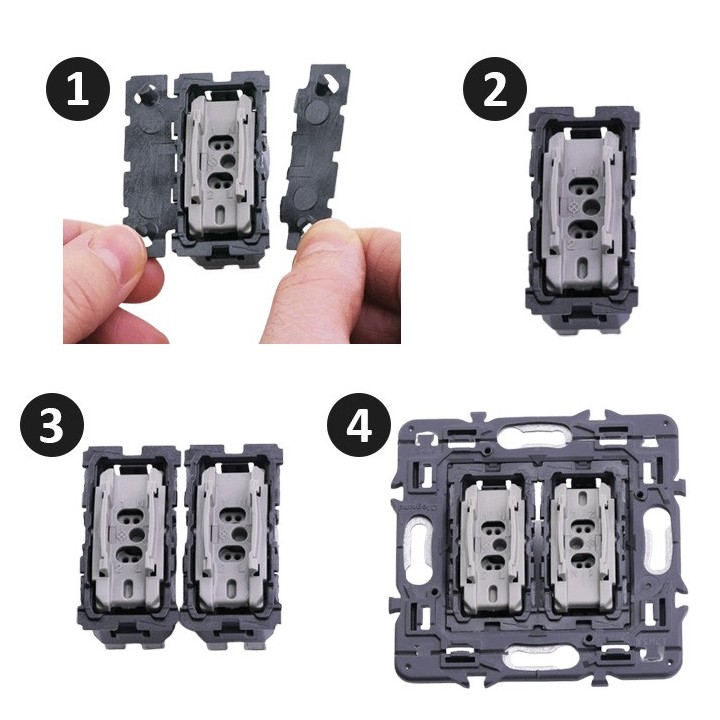

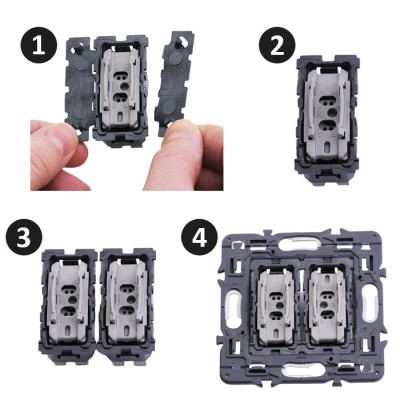

IMPORTANT : Les ailettes des deux interrupteurs doivent être cassées pour une configuration en double poussoir (comme indiqué sur la photo n°2).

Composition du pack

x 2 Mécanismes poussoir inverseur NO+NF - Réf : CM0031
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour double interrupteur ou va-et-vient - Noir - Réf : CN2001
x 1 Plaque de finition Noir mat 1 poste - Réf : CP0101

Caractéristiques mécanisme poussoir inverseur (réf. CM0031)

• Composition : Mécanisme seul
• Modèle : Bouton-poussoir unique
• Type de commande : Bascule/rocker
• Tension nominale : 250 V
• Calibre/courant nominal assigné (In) : 6 A
• Type de connexion : Borne automatique
• Mode de pose : Encastré
• Type de fixation : À clipser
• Largeur d'appareil : 45 mm
• Hauteur d'appareil : 45 mm
• Profondeur d'appareil : 32 mm
• Profondeur min. de la boîte d'encastrement : 40 mm
• Profondeur d'encastrement : 24 mm
• Capacité des bornes : 1.5-2.5 mm²

Caractéristiques enjoliveur (réf. CN2001)

• Modèle : Bouton en 2 parties
• Utilisation : Bouton à contact maintenu
• Adapté à la commande de mécanismes domotiques : Non
• Type de fixation : À clipser
• Fenêtre de contrôle/sortie de lumière : Non
• Matériau : Plastique
• Finition de la surface : Mat
• Traitement antimicrobien : Non
• Couleur : Noir
• Largeur : 53 mm
• Hauteur : 53 mm
• Profondeur : 12 mm

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques plaque de finition (réf. CP0101)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Noir
