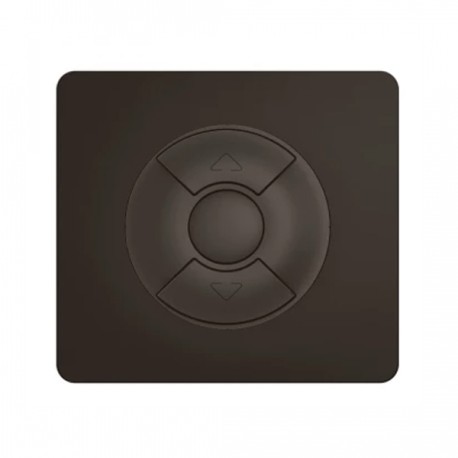

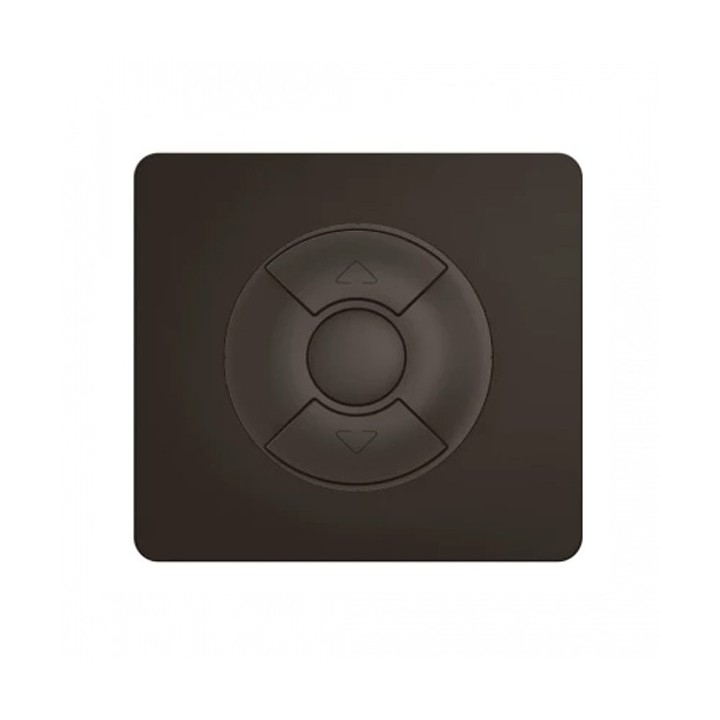

Legrand Céliane - Interrupteur commande volets roulants complet - Noir - Réf : CN0043-P

Cet interrupteur pour volets roulants Céliane est livré avec sa plaque de finition, son enjoliveur et son support. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

Interrupteur pour commande directe de moteur de volet roulant avec fonction montée/descente/stop.
Accepte tous les types de moteurs de volets à butée électronique ou mécanique intégrée.

Composition du pack

x 1 Interrupteur de volets roulants/stores/bannes pour commande directe de moteur - 6AX 250V~ - Réf : CM0043
x 1 Enjoliveur pour commande des volets roulants - Noir - Réf : CN0043
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Plaque de finition Noir mat 1 poste - Réf : CP0101

Caractéristiques mécanisme interrupteur volets roulants (réf. CM0043)

• Application : Pour volets roulants
• Modèle : Commutateur unipolaire – mécanisme seul
• Mode de pose : Sur support de module
• Fixation : À clipser
• Commande : 3 touches
• Connexion : Bornes automatiques, pour câbles souples ou rigides 1,5–2,5 mm²
• Tension nominale : 250 V AC – 50/60 Hz
• Courant nominal : 6 A
• Indice de protection : IP20 – IK04
• Dimensions : 45 × 45 × 35,5 mm
• Profondeur d’encastrement : 26,5 mm (boîte min. 40 mm)

Caractéristiques enjoliveur (réf. CN0043)

• Modèle : Bouton en 3 parties
• Impression/marquage : Symbole « flèche »
• Utilisation : Store / volet roulant
• Adapté à la commande de mécanismes domotiques : Non
• Type de fixation : À clipser
• Fenêtre de contrôle/sortie de lumière : Non
• Matériau : Plastique
• Largeur : 53 mm
• Hauteur : 53 mm
• Profondeur : 9 mm
• Couleur : Noir

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques plaque de finition (réf. CP0101)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Noir
