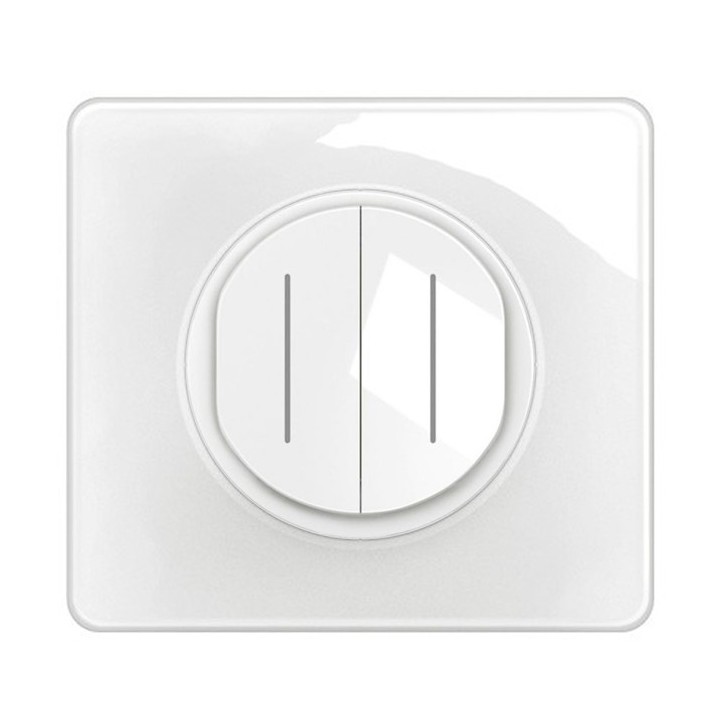

Legrand Céliane - Double interrupteur ou va-et-vient à voyant témoin complet - Blanc - Réf : CB2007-P

Ce double interrupteur ou va-et-vient Céliane est livré avec sa plaque de finition, son enjoliveur, son support et ses deux voyants témoin. Tous les éléments sont fournis séparément pour être assemblés, afin de constituer un ensemble complet.

Le voyant témoin s’allume lorsque l’éclairage extérieur est activé, permettant de visualiser son état d’un simple coup d’œil.

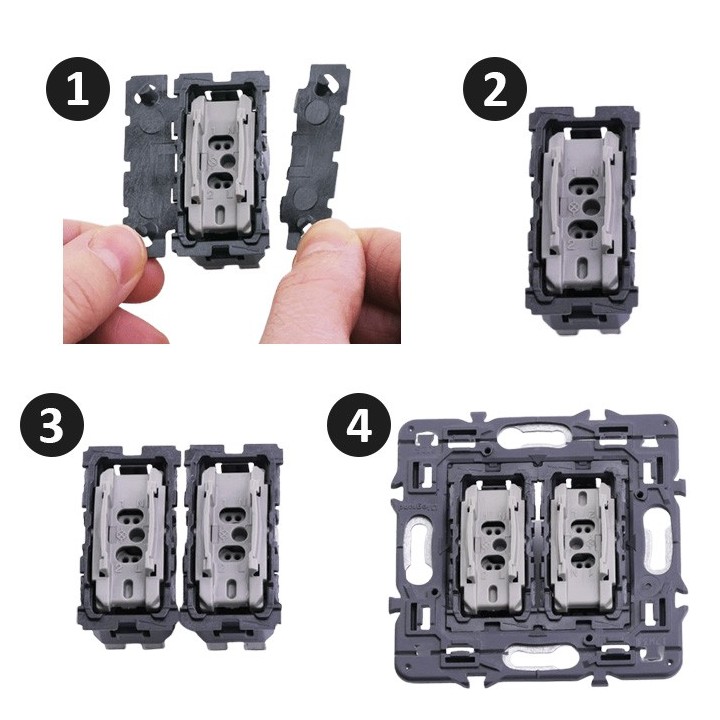

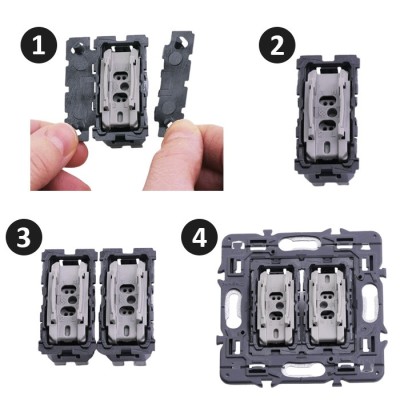

IMPORTANT : Les ailettes des deux interrupteurs doivent être cassées pour une configuration en double poussoir (comme indiqué sur la photo n°2).

Composition du pack

x 2 Mécanismes interrupteur ou va-et-vient 10AX 230V - Réf : CM0001
x 1 Support pour fixation à vis Batibox - Sécable - Pour 1 poste - 2 mod - Réf : 080251
x 1 Enjoliveur pour double interrupteur ou va-et-vient témoin - Blanc - Réf : CB2007
x 2 Voyants témoin Céliane pour câblage phase distribuée 230V~ - Bleu - Réf : CM0222
x 1 Plaque de finition Blanc émaillé 1 poste - Réf : CP0001

Caractéristiques mécanisme interrupteur ou va-et-vient (réf. CM0001)

• Type de commutation : Va-et-vient
• Type de commande : Bascule/bouton
• Composition : Appareil modulaire pour interrupteur résidentiel et tertiaire
• Mode de pose : Encastré et saillie
• Type de fixation : À clipser
• Adapté à la classe de protection (IP) : IP20
• Résistance aux chocs (IK) : IK04
• Tension nominale : 250 V
• Calibre/courant nominal assigné (In) : 10 A
• Courant de commutation pour lampes fluorescentes : 10 AX
• Largeur d'appareil : 45 mm
• Hauteur d'appareil : 45 mm
• Profondeur d'appareil : 32 mm
• Profondeur d'encastrement : 24 mm
• Profondeur min. de la boîte d'encastrement : 30 mm
• Type de tension : AC

Caractéristiques support (réf. 080251)

• Largeur : 74 mm
• Modèle : Encastré
• Hauteur : 74 mm
• Mode de pose : Fixation avec vis
• Profondeur : 7.2 mm
• Type de montage des modules d'insertion : Frontal
• Sens de montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1

Caractéristiques enjoliveur double (réf. CB2007)

• Modèle : Bouton en 2 parties
• Utilisation : Bouton à contact maintenu
• Adapté à la commande de mécanismes domotiques : Non
• Type de fixation : À clipser
• Fenêtre de contrôle/sortie de lumière : Non
• Matériau : Plastique
• Qualité du matériau : Thermoplastique
• Sans halogène : Oui
• Type de traitement de la surface : Non traité
• Finition de la surface : Brillant
• Traitement antimicrobien : Non
• Couleur : Blanc

Caractéristiques voyant témoin (réf. CM0222)

• Consommation : 3mA
• Raccordement par montage direct
• Permet d'indiquer si la fonction est allumée ou pas
• Socle de repérage rouge
• Largeur : 17.25mm
• Profondeur : 9.7mm
• Culot : Autre
• Technologie : LED
• Halogène : Non
• Krypton : Non
• Xénon : Non
• Couleur : Bleu
• Longueur totale : 36.5mm

Caractéristiques plaque de finition (réf. CP0001)

• Largeur : 90mm
• Hauteur : 82mm
• diamètre de l'alésage : 53 mm
• Classe de protection : IP20
• Résistance aux chocs : IK04
• Couleur : Blanc
