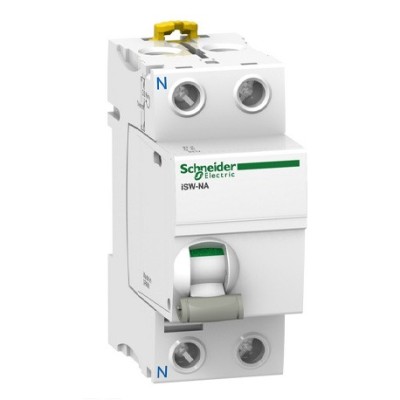

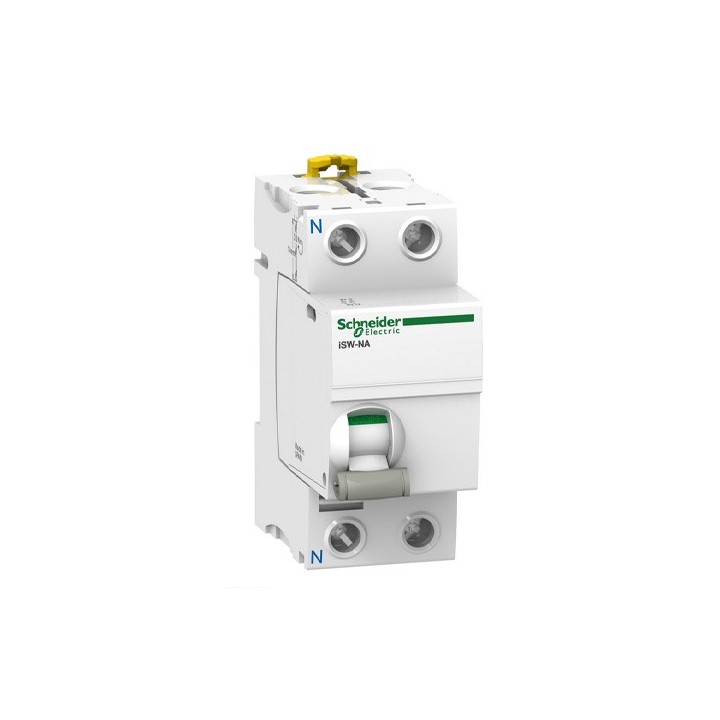

Schneider - Acti9 iSW NA - interrupteur-sectionneur - 1P+N - 63A 250VCA - Réf : A9S70663

Caractéristiques principales

Gamme de produit : Acti9
Nom du produit : Acti 9 iSW-NA
Type de produit ou équipement : Interrupteur-sectionneur
Nom de l'appareil : iSW-NA
Application : Contrôle, Isolation
Description des pôles : 1P + N
Position du pôle neutre : Gauche
Catégorie d'emploi : AC-22A (se conformer à EN/CEI 60947-3)
Aptitude au sectionnement : Oui (se conformer à EN/CEI 60947-3)

Caractéristiques complémentaires

[Ie] Courant assigné d'emploi : 63 A à 230/240 V CA 50/60 Hz
[Ue] Tension assignée d'emploi : 230/240 V CA 50/60 Hz
[Icm] Pouvoir assigné de fermeture en court-circuit : 5 kA (sectionneur seulement)
[Icw] Courant assigné de courte durée admissible : 1,26 kA pendant 1s
[Ui] Tension assignée d'isolement : 500 V CA 50/60 Hz (se conformer à EN/CEI 60947-3)
[Uimp] Tension assignée de tenue aux chocs : 6 kV (se conformer à EN/CEI 60947-3)
Type de commande : Déclenchement à distance, Par maneton
Indication de tension : Indication ON/OFF
Coupure pleinement apparente : Oui
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas : OUI
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 74 mm
Poids : 0,17 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 15000 cycles
Mode de raccordement :
- Borne du type à cage (haut ou bas) 1 câble(s) 1…25 mm² souple avec extrémité de câble
- Borne du type à cage (haut ou bas) 1 câble(s) 1…25 mm² souple sans extrémité de câble
- Borne du type à cage (haut ou bas) 1 câble(s) 1…35 mm² rigide sans extrémité de câble
Longueur de dénudage des fils : 14 mm
Couple de serrage : 3,5 N.m
Accessoires associés : Déclenchement
