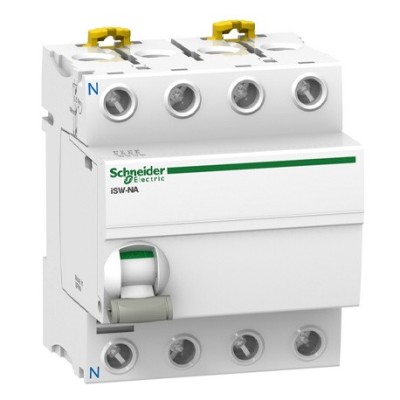

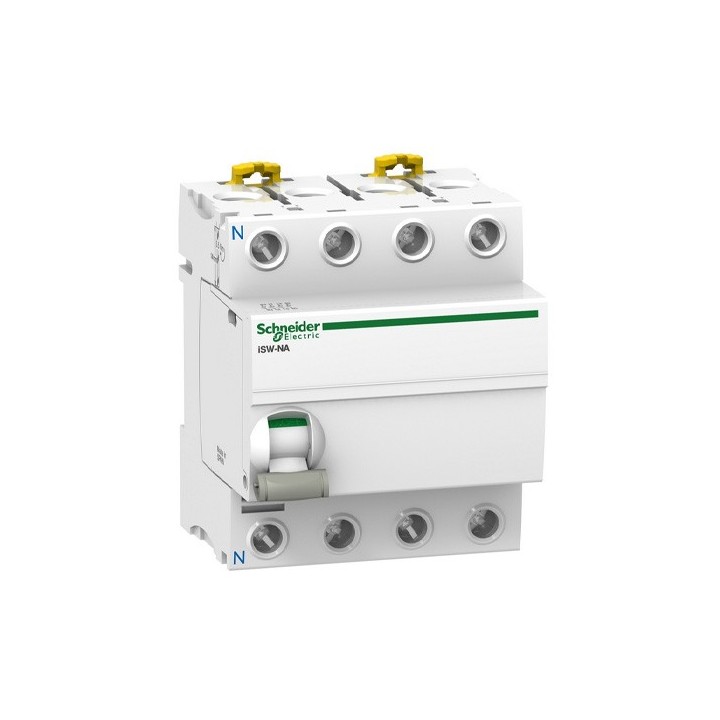

Schneider - Acti9 iSW NA - interrupteur-sectionneur - 3P+N - 63A 415VCA - Réf : A9S70763

Caractéristiques principales

Gamme de produit : Acti9
Nom du produit : Acti 9 iSW-NA
Type de produit ou équipement : Interrupteur-sectionneur
Nom de l'appareil : iSW-NA
Application : Contrôle, Isolation
Description des pôles : 3P + N
Position du pôle neutre : Gauche
Catégorie d'emploi : AC-22A, se conformer à EN/CEI 60947-3
Aptitude au sectionnement : Oui, se conformer à EN/CEI 60947-3

Caractéristiques complémentaires

Courant assigné d'emploi (Ie) : 63 A à 400/415 V CA 50/60 Hz
Tension assignée d'emploi (Ue) : 400/415 V CA 50/60 Hz
Pouvoir assigné de fermeture en court-circuit (Icm) : 5 kA (sectionneur seulement)
Courant assigné de courte durée admissible (Icw) : 800 A pendant 1s
Tension assignée d'isolement (Ui) : 500 V CA 50/60 Hz, se conformer à EN/CEI 60947-3
Tension assignée de tenue aux chocs (Uimp) : 6 kV, se conformer à EN/CEI 60947-3
Type de commande : Par maneton
Déclenchement à distance : Oui
Indication de tension : Oui
Indication ON/OFF : Oui
Coupure pleinement apparente : Oui
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeu de barres : Haut ou bas : OUI
Pas de 9 mm : 8
Hauteur : 85 mm
Largeur : 72 mm
Profondeur : 74 mm
Poids : 0,3 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Mode de raccordement :
- Borne du type à cage (haut ou bas) - 1 câble(s) 1…25 mm² souple avec extrémité de câble
- Borne du type à cage (haut ou bas) - 1 câble(s) 1…25 mm² souple sans extrémité de câble
- Borne du type à cage (haut ou bas) - 1 câble(s) 1…35 mm² rigide sans extrémité de câble
Longueur de dénudage des fils : 14 mm
Couple de serrage : 3,5 N.m
Accessoires associés : Déclenchement
