Description
A quoi sert le produit ? Où l'installer ?

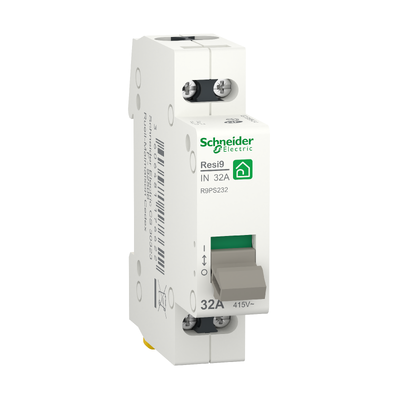

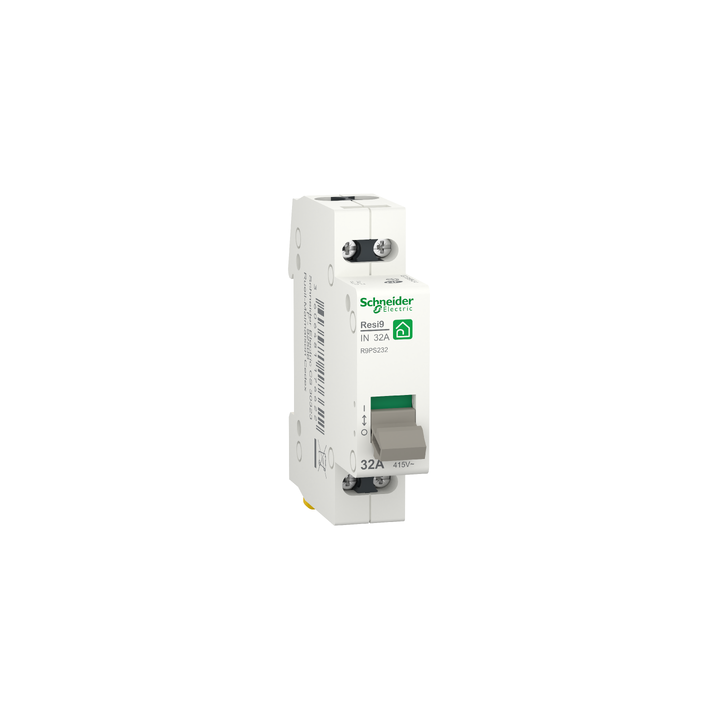

Cet interrupteur sélectionneur, dispose d'un contact NO et une coupure pleinement apparente. Cet appareil de contrôle, permet la séparation de son alimentation de façon mécanique. Il n'a pas de pouvoir de coupure ni de fermeture. Il est impératif d'arrêter l'équipement aval pour éviter une ouverture en charge. Ce sélectionneur XP 32A, permet une alimentation par le bas, sécurisée. Il dispose d'une tension d'isolement de 250V CA. L'utilisation est possible en courant continu 48 V.
Caractéristiques principales
Gamme : Resi9
Nom du produit : Resi9 XP IN
Type de produit ou équipement : Interrupteur-sectionneur
Application : Contrôle
Description des pôles : 2P
Catégorie d'emploi : AC-22A conforme à CEI 60669-2-4
Normes : EN/CEI 60669-1
Certifications du produit : NF
Labels qualité : NF / IMQ
[Ie] Courant assigné d'emploi : 32 A à 250 V CA 50/60 Hz
[Ue] Tension assignée d'emploi : 250 V CA 50/60 Hz
Fréquence du réseau : 50/60 Hz
Courant nominal de court-circuit conditionnel : Inc 3 kA
[Ui] Tension assignée d'isolement : 500 V CA 50/60 Hz
[Uimp] Tension assignée de tenue aux chocs : 6 kV conforme à CEI 60669-2-4
Type de commande : Par maneton
Indication de tension : Indication ON/OFF
Caractéristiques complémentaires
Mode d'installation : Encliquetable
Support de montage : Rail DIN
"Pas" de raccordement : 9 mm entre phases
Pas de 9 mm : 2
Couleur : Blanc (RAL 9003)
Endurance mécanique : 30 000 cycles
Durée de vie électrique : 100 000 cycles
Hauteur : 77 mm
Largeur : 18 mm
Profondeur : 69,5 mm
Mode de raccordement :
- Borne du type à cage (haut ou bas) - 1...10 mm² - souple
- Borne du type à cage (haut ou bas) - 1...10 mm² - rigide
- Borne du type à cage (haut ou bas) - 1...10 mm² - flexible avec embout
Longueur de dénudage des fils : 14 mm for haut ou bas connexion
Couple de serrage : 1,2 N.m haut ou bas
Degré de protection IP : IP20
