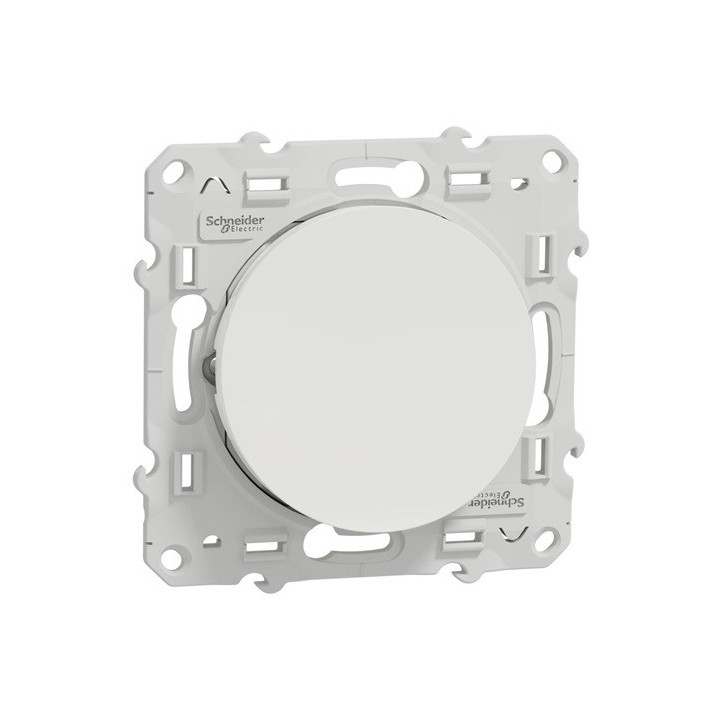

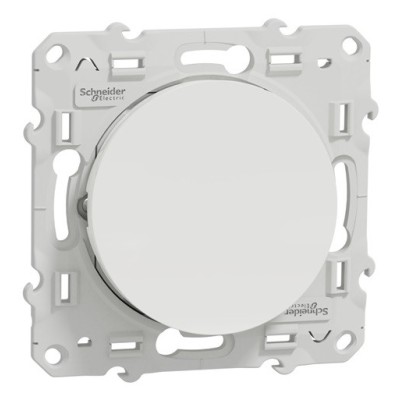

Schneider Odace - Interrupteur Va et Vient Lumineux ou témoin - Blanc - Réf : S520263

Caractéristiques principales

Gamme de produit : Odace
Fonction produit : Interrupteur
Présentation du produit : Mécanisme avec cadre en plastique
Utilisation de l'interrupteur : Fonction interrupteur marche/arrêt
Type d'emballage : Couvercle de protection peinture

Caractéristiques complémentaires

Montage du système d'installation : Pose encastrée
Montage de l'appareil : Encastré
Type d'interrupteur : Va-et-vient
Nombre de touche : 1
Commande : Enjoliveur
Mode de fixation : Par vis
Nuance de la couleur : Blanc (RAL 9003)
Finition de la surface : Brillant
Courant assigné d'emploi : 10 AX - 250 V AC 50/60 Hz
Capacité minimum de coupure de la charge : 200 opérations à 1,25 In et 1,1 Un cos φ = 0,3
Durée de vie en cycle : 20000 cycles @ ON / OFF ( cosφ = 0.6 et Ue nominal )
Durée de vie électrique : 20000 cycles @ ON / OFF ( cosφ = 0.6 et Ue nominal )

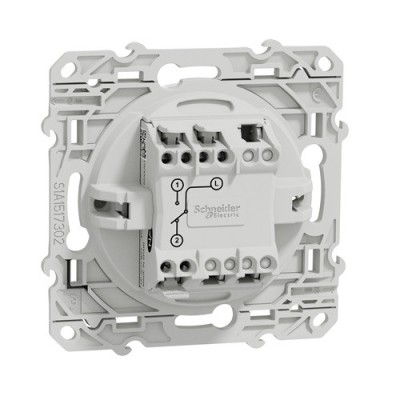

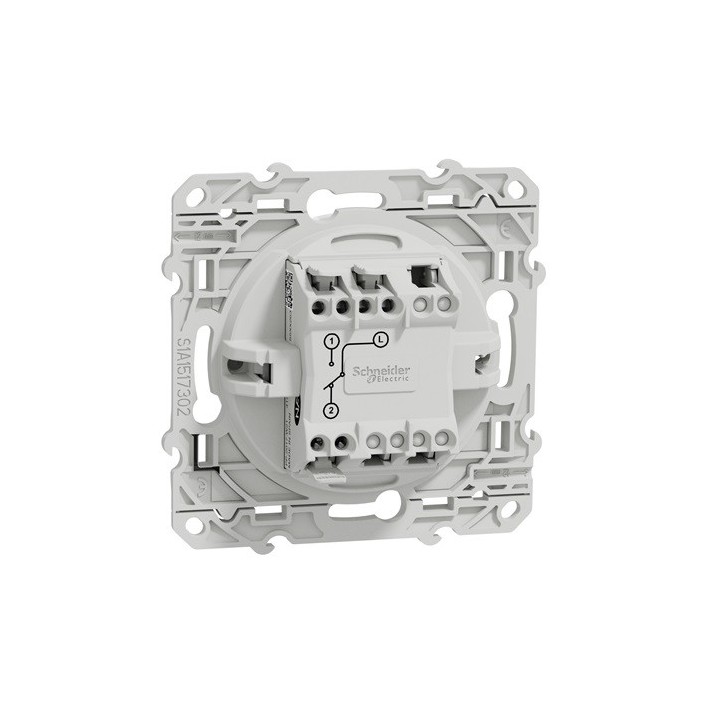

Nombre de bornes : 3 bornes sans vis
Forme de la tête de vis : Pozidriv N°1
Capacité de serrage des bornes : 1 x 1,5…2 x 2,5 mm² multibrin câble(s) ; 1 x 1,5…2 x 2,5 mm² souple câble(s) ; 1 x 1,5…2 x 2,5 mm² rigide câble(s)
Longueur de dénudage des fils : 12 mm
Source lumineuse : LED 1,5 mA
Signalisation locale : Lumineux
Matière : Façade : thermoplastique ABS-anti UV, cadre support : PBT (polybutylene terephthalate) GF30, boitier : PC (polycarbonate) GF10 FR
Hauteur : 71 mm
Largeur : 71 mm

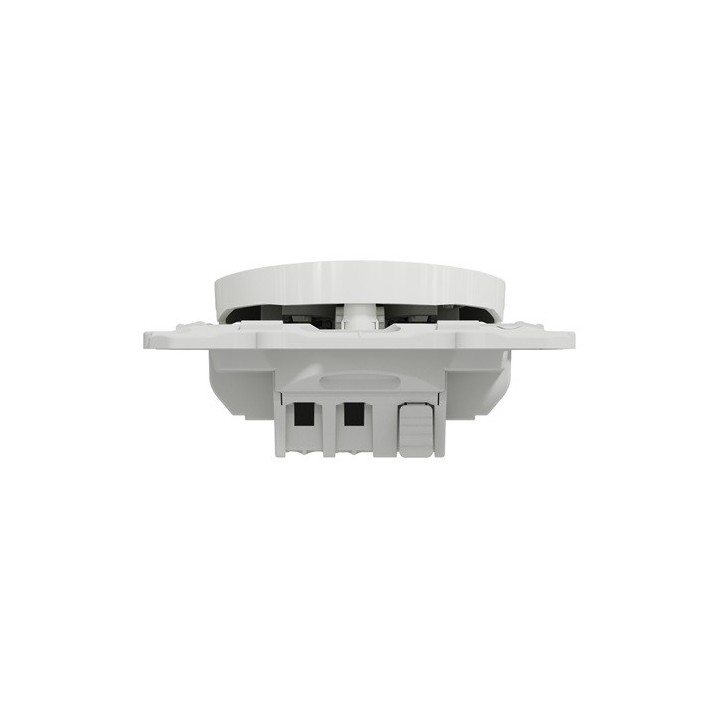

Profondeur : 33,6 mm
Profondeur d'encastrement : 18,75 mm
Poids : 0.04 kg

Conseils :

- Pour utiliser le mécanisme en fonction témoin, il suffit de raccorder le voyant sur les bornes 1 et N (Neutre)
- Pour utiliser le mécanisme en fonction lumineuse, il suffit de raccorder le voyant sur les bornes 1 et L (Phase)
