Caractéristiques principales
Marque du produit : Schneider Electric
Gamme de produit : Odace
Type de numéro : NH3525

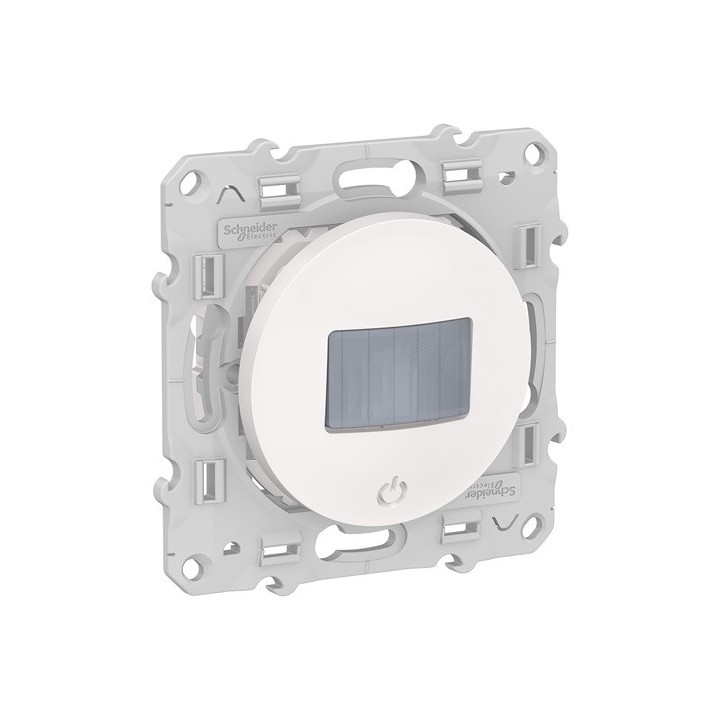

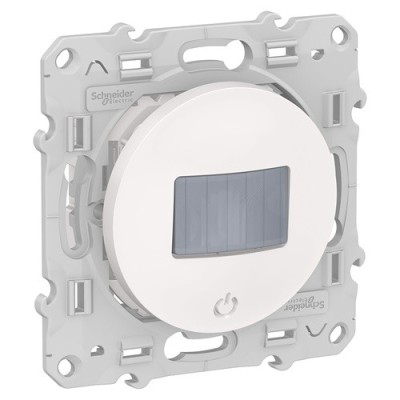

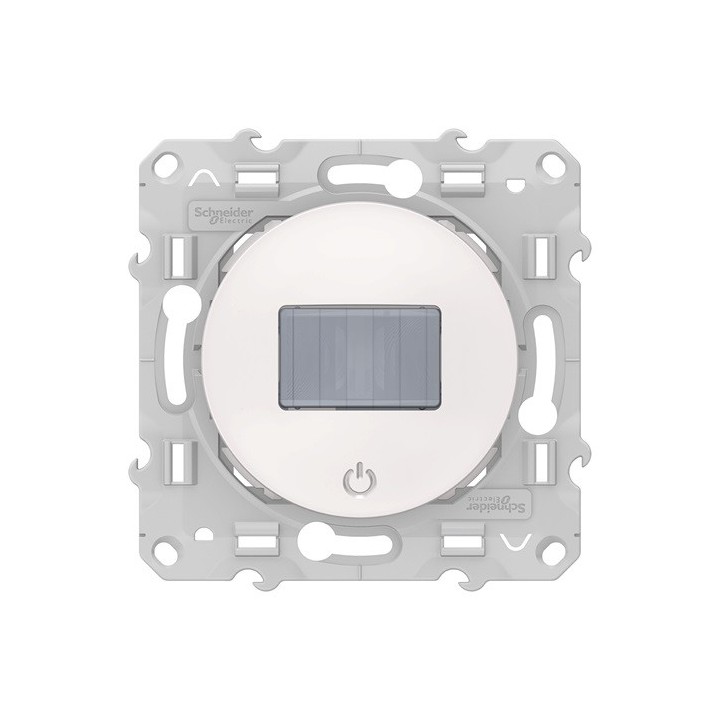

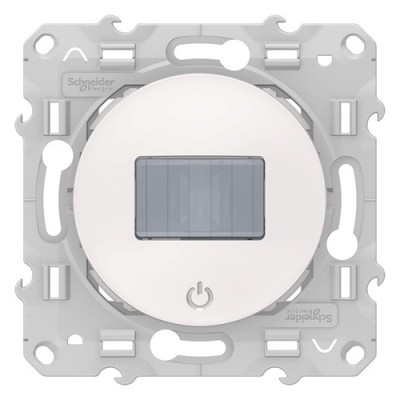

Type de produit ou équipement : Détecteur de mouvement
Présentation du produit : Mécanisme avec support de fixation
Nuance de la couleur : Blanc (RAL 9003)
Caractéristiques complémentaires
Montage de l'appareil : Encastré
Mode de fixation : Par vis
Type de capteur : Détecteur infrarouge
Type de charge :
- Lampe à incandescence: 2200 W à 230 V CA
- Lampe halogène: 2000 W à 230 V CA
- Lampe à LED: 0...130 W à 230 V CA
- Moteur (monophasé): 1000 VA à 230 V CA
- Lampes halogène TBT: 1050 VA à 12 V CA (transformateur électronique)
- Lampes halogène TBT: 500 VA à 12 V CA (transformateur à bobine)
[Ue] tension assignée d'emploi : 230 V CA 50 Hz
Courant assigné d'emploi : 10 A 140 µF, 10 A cos phi = 0,6
Calibre du fusible à associer : 16 A
Nombre de touche de FONCTION : 1
Signalisation locale : DEL 1 (rouge) statut
Angle de détection : 160° horizontal
Face de détection : Frontal : 8 m, latéral : 8 m
Nombre de sortie : 1
Type de commande : Contrôle manuel, contrôle local reconnaissance automatique de la charge raccordée, commande à distance par bouton-poussoir auxiliaire
Réglage de l'intensité lumineuse : 5…500 lx
Plage de réglage de temporisation : 1...30 min
Auxiliaires connectés : Nombre illimité de boutons-poussoirs, distance : 50 m
Equipement inclus : Obturateur, manuel utilisateur
Configuration du câblage : Avec neutre
Raccordement : Borne à vis
Nombre de connecteurs libres : 2
Capacité de serrage des bornes : 1,5…2,5 mm² pour rigide câble(s) ; 1,5…2,5 mm² pour multibrin torsadé rigide câble(s)
Forme de la tête de vis : Pozidriv N° 1 et combi
Couple de serrage : 0,5 N.m
Matière : PC (polycarbonate) GF10 FR : enveloppe, métal : bornes, thermoplastique : plaque centrale
Support de montage : Mural
Type d'installation : Installation en intérieur
Type d'emballage : Carton
Hauteur de montage : 1 m
Profondeur d'encastrement : 27 mm
Profondeur : 45 mm
Largeur : 71 mm
Hauteur : 71 mm
Poids : 0,064 kg
