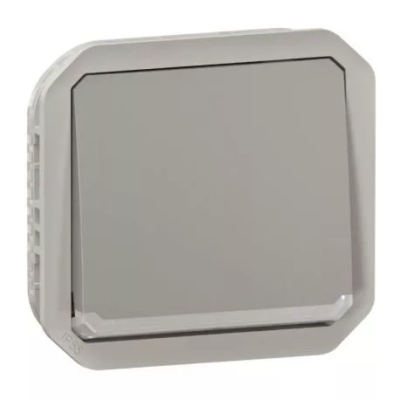

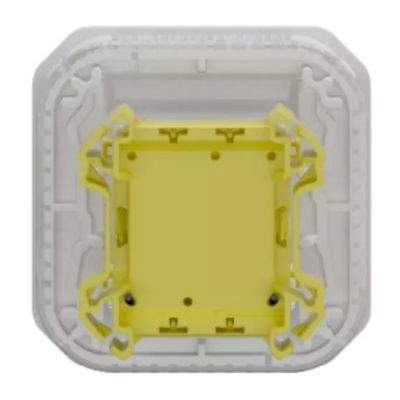

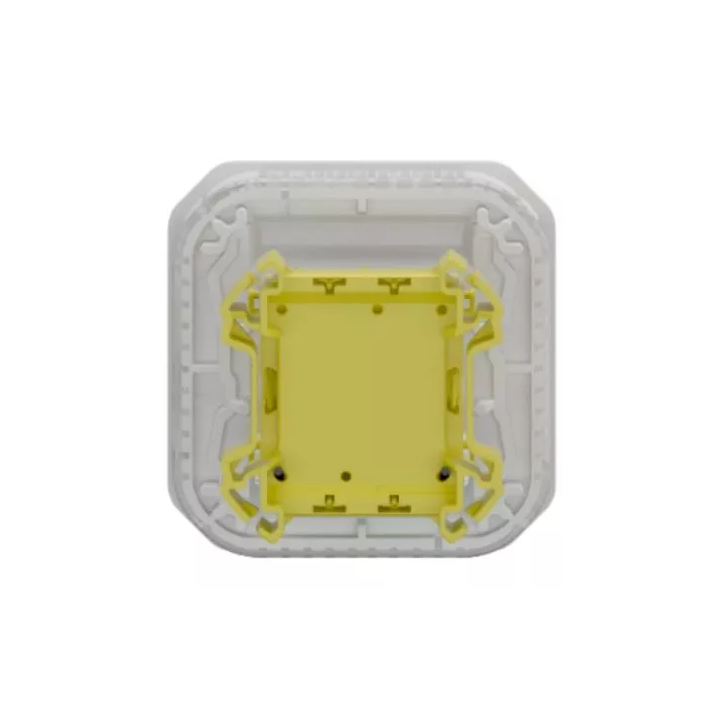

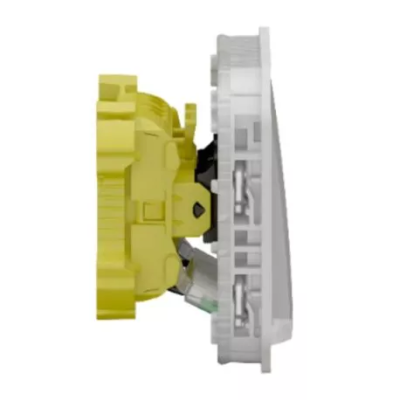

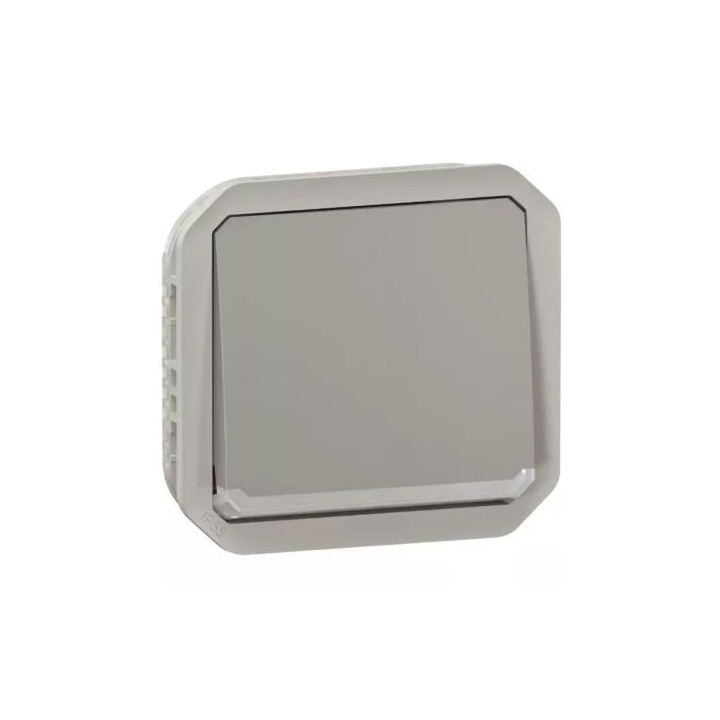

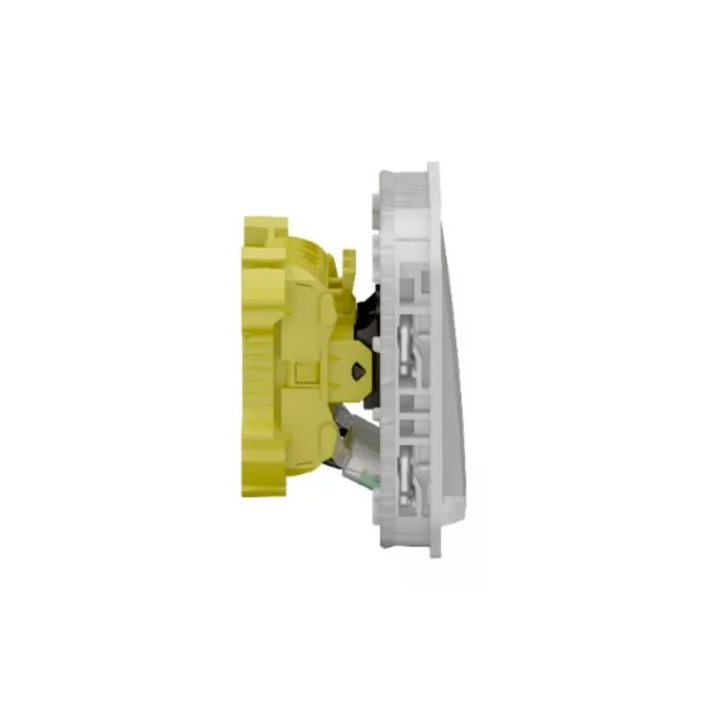

Legrand - Poussoir NO avec voyant témoin étanche Plexo 10A IP55 IK08 composable gris - Réf : 069533L

Caractéristiques :

• Composition : Mécanisme avec enjoliveur
• Type de commande : Bouton-poussoir.
• Nombre de contacts à fermeture : 1.
• Nombre de bascules d'actionnement : 1.

Caractéristiques Électriques

• Tension nominale : 250 V.
• Calibre : 10 A.
• Avec éclairage : Oui.
• Signal lumineux complémentaire : Oui.
• Type de tension : AC.
• Fréquence : 50-60 Hz.
• Neutre obligatoire : Oui.

Connexions

• Type de connexion : Borne automatique.
• Indication de repérage des bornes : Oui.
• Capacité des bornes : 1,5-2,5 mm².
• Nature du câble : Souple ou rigide.
• Section de câble : 1,5-2,5 mm².

Installation

• Type de fixation : Fixation à vis.
• Profondeur d'encastrement : 28,5 mm.

Matériaux et Finitions

• Matériau : Plastique.
• Qualité du matériau : Thermoplastique.
• Sans halogène : Oui.
• Finition de la surface : Mat.
• Couleur : Gris.

Protection et Résistance

• Classe de protection (IP) : IP55.
• Résistance aux chocs (IK) : IK08.
• Température d'utilisation/installation : -10 °C à 40 °C.
• Température de stockage : -25 °C à 60 °C.

Dimensions

• Largeur de l'appareil : 70 mm.
• Hauteur de l'appareil : 70 mm.
• Profondeur de l'appareil : 46 mm.
