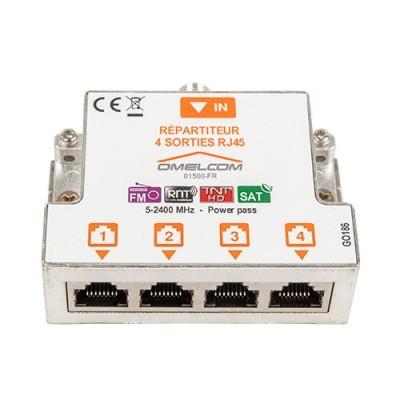

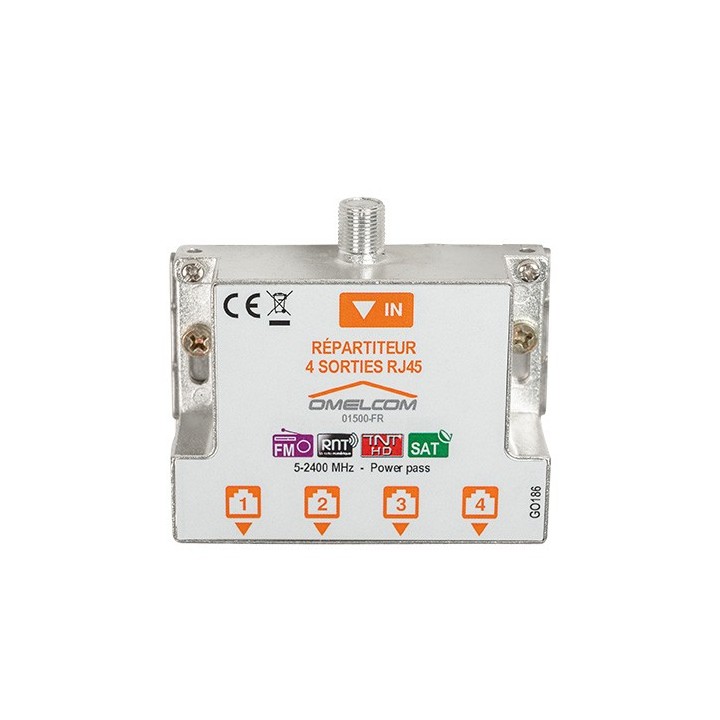

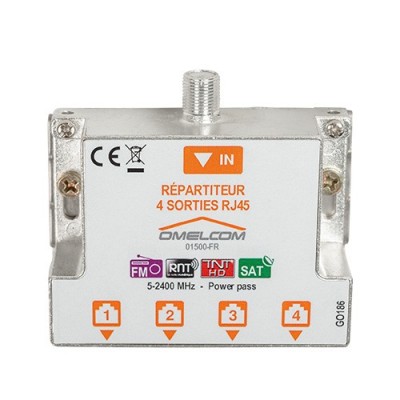

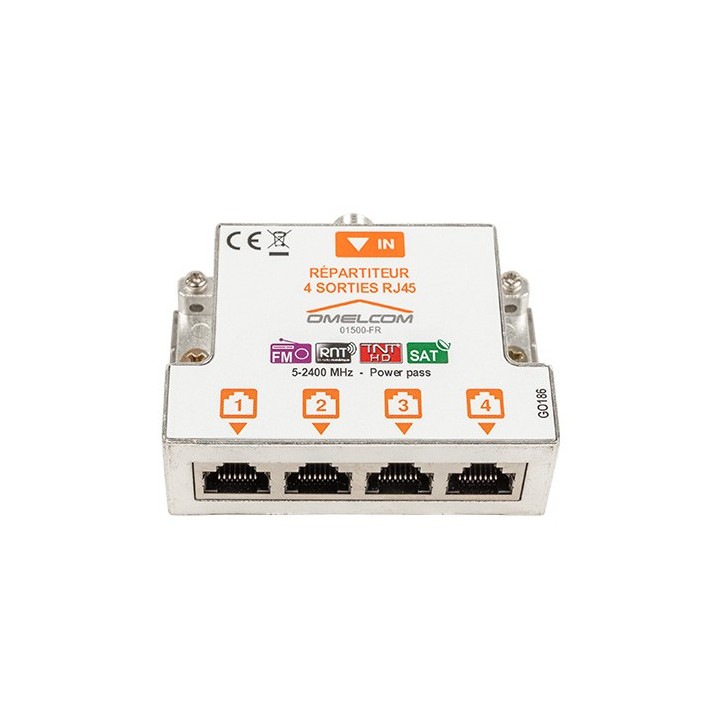

Omelcom - Répartiteur TV RJ45 4 sorties + Fixation RAIL DIN - Réf : GO186

Caractéristiques principales

Entrée : 1 entrée type F
Sorties : 4 sorties RJ45 femelle
Plage de fréquence fonctionnelle : 5-2400 MHz
Passage DC / Power pass : Stallite : 500 mA max
Voie de retour : 5-65 MHz
FM : 55-108 MHz
RNT : 120-230 MHz
TNT : 470-862 MHz (réduit à 694 MHz en 2019)
Satellite : 950-2150 MHz

Recommandations

TNT

Connecteur RJ45 : Grade 2 TV ou Grade 3 TV
Type de câble : Grade 2 TV ou Grade 3 TV dont la paire 7-8 est écrantée - Atténuation max de 0,51 dB/m à 694 MHz
Cordon de brassage : Cordon 4 paires Cat. 6a

SAT

Connecteur RJ45 : Grade 2 TV ou Grade 3 TV
Type de câble : Grade 2 TV ou Grade 3 TV dont la paire 7-8 est écrantée - Atténuation max de 0,94 dB/m à 2150 MHz
Cordon de brassage : Cordon 4 paires Cat. 6a

Câblage du répartiteur

Câbler le répartiteur TV en utilisant nécessairement des raccords coudés orientés vers le fond du tableau pour permettre la fermeture du capot.
