Caractéristiques principales
Gamme de produit : Acti9

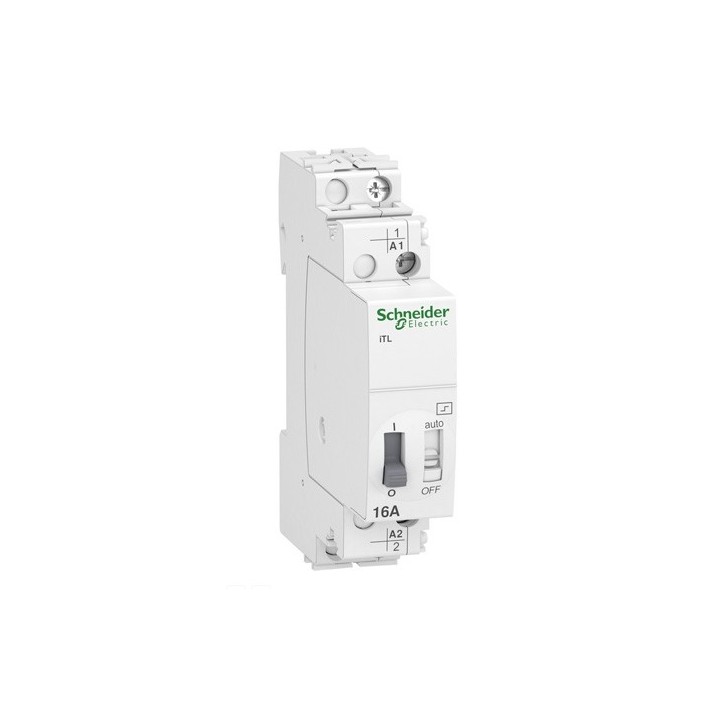

Nom du produit : Acti9 iTL
Type de produit ou équipement : Télérupteur
Nom de l'appareil : iTL
Application : Standard
Pôles : 1P
Composition des pôles : 1 NF
[In] Courant assigné d'emploi : 16 A
Type de réseau : CA
[Uc] Tension circuit de commande :
- 230-240 V CA 50/60 Hz
- 110 V CC
Caractéristiques complémentaires
Fréquence du réseau: 50/60 Hz
[Ue] Tension assignée d'emploi: 250 V CA 50/60 Hz
Type de commande: Commande manuelle et à distance, Déconnexion de la bobine
Type de signal de commande: Impulsion
Fréquence de commutation: 100 commutations/jour, 5 commutations/minute
Durée de l'impulsion: 50 ms…1 s
Type de commande à distance: Bouton-poussoir lumineux 3 mA
Indication de tension: Indication ON/OFF
Mode d'installation: Fixe
Support de montage: Rail DIN
Pas de 9 mm: 2
Hauteur: 84 mm
Largeur: 18 mm
Profondeur: 60 mm
Durée de vie électrique: AC-21 : 200000 cycle, AC-22 : 100000 cycle
Mode de raccordement:
- Télécommande: Borne du type à cage 1 câble(s) 0,5…4 mm² rigide
- Télécommande: Borne du type à cage 1 câble(s) 0,5…4 mm² rigide avec extrémité de câble
- Télécommande: Borne du type à cage 1 câble(s) 1…4 mm² souple
- Télécommande: Borne du type à cage 1 câble(s) 1…4 mm² flexible avec embout
- Circuit de puissance: Borne du type à cage 1 câble(s) 1,5…4 mm² rigide
- Circuit de puissance: Borne du type à cage 1 câble(s) 1,5…4 mm² rigide avec extrémité de câble
- Circuit de puissance: Borne du type à cage 1 câble(s) 1,5…4 mm² souple
- Circuit de puissance: Borne du type à cage 1 câble(s) 1,5…4 mm² flexible avec embout
Longueur de dénudage des fils: 11 mm
Couple de serrage: 1 N.m
Compatibilité de gamme: Acti 9 iATEt / Acti 9 iATL4 / Acti 9 iATLc / Acti 9 iATLc+s / Acti 9 iATLm / Acti 9 iATLs / Acti 9 iATLz / Acti 9 iETL iTL 16 / Acti 9 iATLc+c / Acti 9 iATL24
