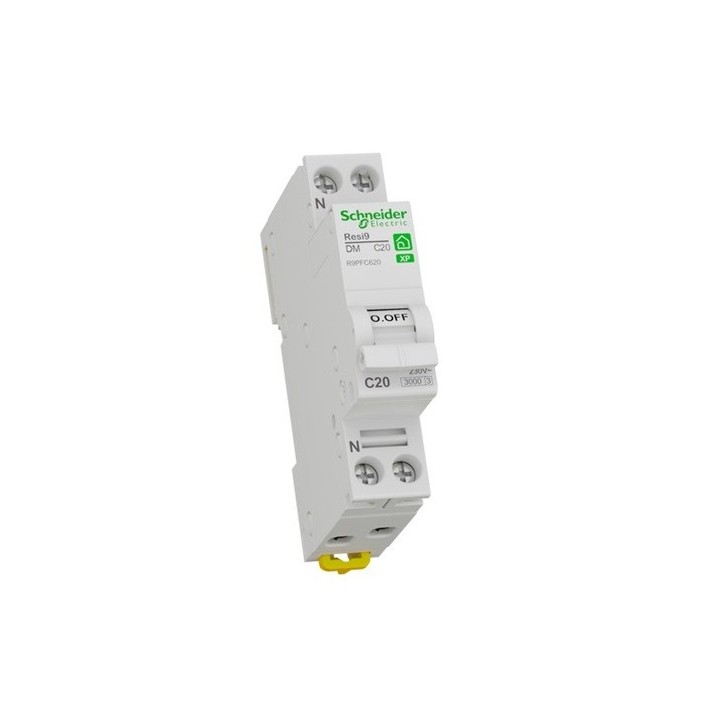

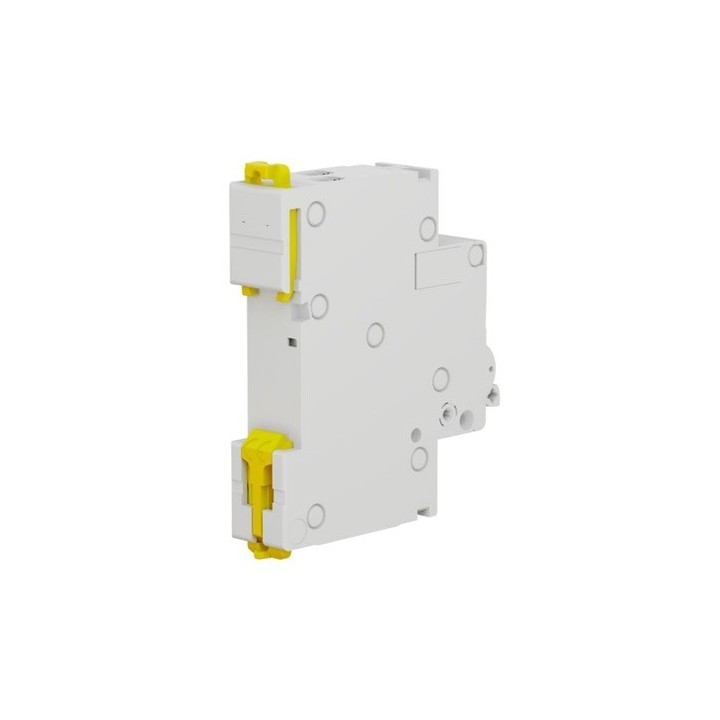

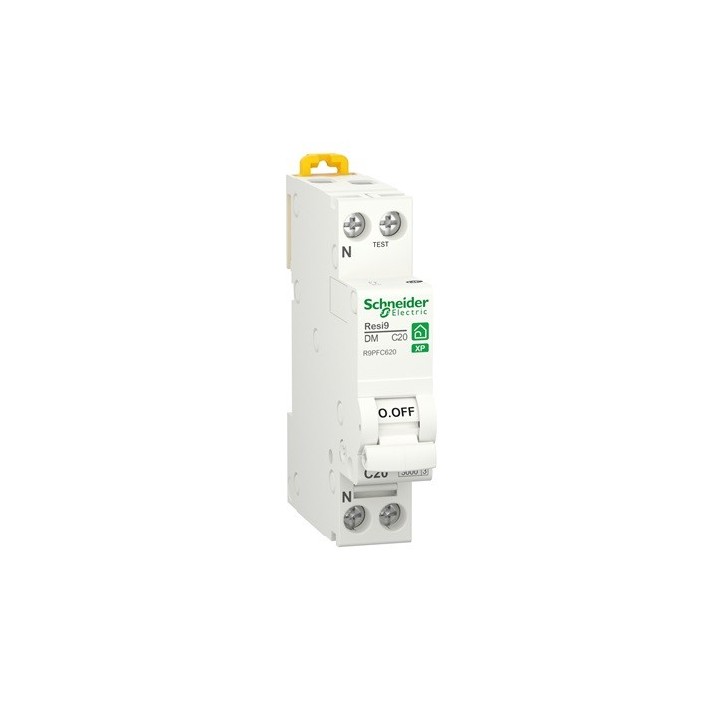

Schneider - Resi9 XP - Disjoncteur modulaire - 1P+N - 20A - courbe C - peignable - Réf : R9PFC620

Caractéristiques principales

Gamme de produit : Resi9
Type de produit ou équipement : Disjoncteur miniature
Application : Distribution
Description des pôles : 1P + N
Nombre de pôle protégé : 1
Position du pôle neutre : Gauche
[In] courant assigné d'emploi : 20 A à 30 °C se conformer à EN/CEI 60898
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 3000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
Normes : EN/CEI 60898-1
Certification du produit : CE
Label qualité : NF

Caractéristiques complémentaires

Fréquence du réseau : 50 Hz
[Ue] tension assignée d'emploi : 230 V CA 50 Hz
Limite de déclenchement magnétique : 5,,,10 x In CA
Classe de limitation : 3 se conformer à EN/CEI 60898-1
[Ui] tension assignée d'isolement : 500 V
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de commande : Par maneton
Indication de tension : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 76 mm
Poids : 0,114 kg
Couleur : Blanc (RAL 9003)
Endurance mécanique : 20000 cycles
Durée de vie électrique : 15000 cycles 230 V CA 50 Hz 20 A se conformer à EN/CEI 60898-1
Mode de raccordement : Borne du type à cage (haut ou bas) - <= 16 mm² - souple, borne du type à cage (haut ou bas) - <= 16 mm² - rigide
Longueur de dénudage des fils : 13 mm for haut ou bas connexion
Protection différentielle : Sans
