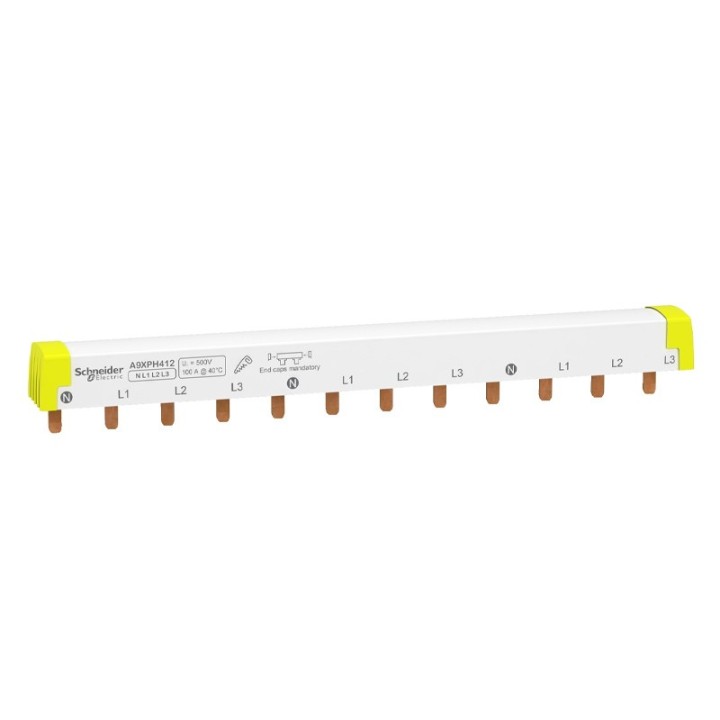

Ce produit Acti9 est un peigne horizontal découpable de 12 modules pour Acti9 iC60 ou Acti9 iK60. Il est dédié aux installations N+3L. Le type est NL1L2L3 (Neutre, Ligne). Il s'agit d'un ensemble de 1 appareil. Il convient à 3 appareils (3P+N). La longueur est de 220 mm. 12 modules de 18 mm. La section des broches est de 16 mm². Le type de connexion électrique est PIN. Le nombre de phases est de 3. Le nombre de pôles est de 4. Le courant assigné d'emploi Ie à 40 °C est de 100 A. Le courant de court-circuit Icc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d’isolement nominale Ui est de 500 VCA. La tension assignée d'emploi est de 415 Vca. La couleur de l'appareil est blanche (RAL 9003). Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960 °C dans les 30 s. Il est conforme aux normes IEC 60947-7-1 et IEC 61439-2.
Caractéristiques principales
Gamme : Acti9
Type de produit ou équipement : Peigne jeu de barres
Catégorie d’accessoire / de pièce détachée : Accessoire de raccordement
Mode d’installation : Horizontal
Description des lignes : 3P + N
Longueur (modules de 18 mm) : 12
Normes : EN/IEC 61439-1
Caractéristiques complémentaires
Nombre de voies : 3 voies N + 3 P
Type de distribution : N L1 L2 L3
Configuration des pôles pour 1 voie :
1 × 3P + N
1 × 4P
Pas de raccordement : 18 mm
Type de connecteur : Dent
Distance entre appareils : 72 mm
Marquage : N L1 L2 L3
Isolement : Isolé
Présentation du produit : Découpable
[Ie] courant assigné d’emploi : 100 A à 40 °C
[Ue] tension assignée d’emploi : 415 V CA
[Ui] tension assignée d’isolement : 500 V CA (CEI 61439-2)
Emplacement de montage :
Haut ou bas sur borne du type à cage
Haut ou bas sur borne double
Pas de 9 mm : 24
Largeur : 220 mm
Couleur : Blanc (RAL 9003)
Compatibilité de gamme :
Acti9 iC60
Acti9 iK60
Acti9 iID
Acti9 iID K
Acti9 iSW
Acti9 iSW-NA
Multi9 C60
