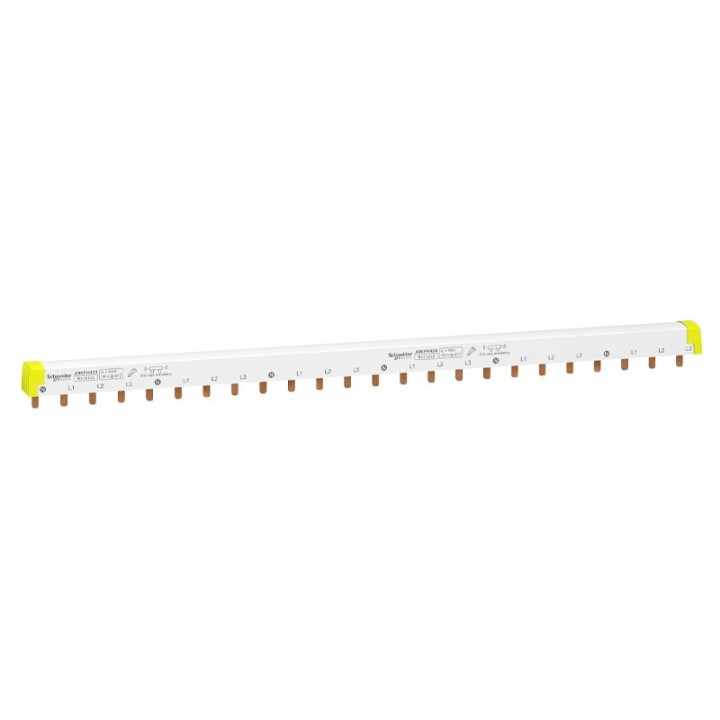

Ce module de jeu de barres peigne à dents horizontal 18mm pour Acti9 iC60 ou Acti9 iK60 est sectionnable. Il est dédié aux installations N+3L. Le type est NL1L2L3 (Neutre, Ligne). C'est un ensemble de 1 appareil. Il convient à 6 produits (3P+N). Le courant assigné de tenue en ligne courte Icw selon CEI/EN 60947-7-1 est de 8,4kA ms/1s. La section transversale de la broche est de 16mm². C'est une connexion électrique par broche. Le nombre de phase est 3. Le nombre de pôles est de 4. Il est équipé d'un rail DIN amovible. Le bornier dispose de 8 sorties (4x10 mm²). Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d'isolement nominale Ui est de 500VCA. La tension de fonctionnement nominale Ue est de 415VCA. La couleur de l'appareil est le blanc (RAL9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960°C en 30s. Il est conforme aux normes CEI 60947-7-1 et CEI 61439-2.
Caractéristiques principales
Gamme : Acti9
Type de produit ou équipement : Peigne jeu de barres
Catégorie d’accessoire / de pièce détachée : Accessoire de raccordement
Mode d’installation : Horizontal
Description des lignes : 3P + N
Longueur (modules de 18 mm) : 24
Normes : EN/IEC 61439-1
Caractéristiques complémentaires
Nombre de voies : 6 voies N + 3 P
Type de distribution : N L1 L2 L3
Configuration des pôles pour 1 voie :
1 × 3P + N
1 × 4P
Pas de raccordement : 18 mm
Type de connecteur : Dent
Distance entre appareils : 72 mm
Marquage : N L1 L2 L3
Isolement : Isolé
Présentation du produit : Découpable
[Ie] courant assigné d’emploi : 100 A à 40 °C
[Ue] tension assignée d’emploi : 415 V CA
[Ui] tension assignée d’isolement : 500 V CA (CEI 61439-2)
Emplacement de montage :
Haut ou bas sur borne du type à cage
Haut ou bas sur borne double
Pas de 9 mm : 48
Largeur : 430 mm
Couleur : Blanc (RAL 9003)
Compatibilité de gamme :
Acti9 iC60
Acti9 iK60
Acti9 iID
Acti9 iID K
Acti9 iSW
Acti9 iSW-NA
Multi9 C60
