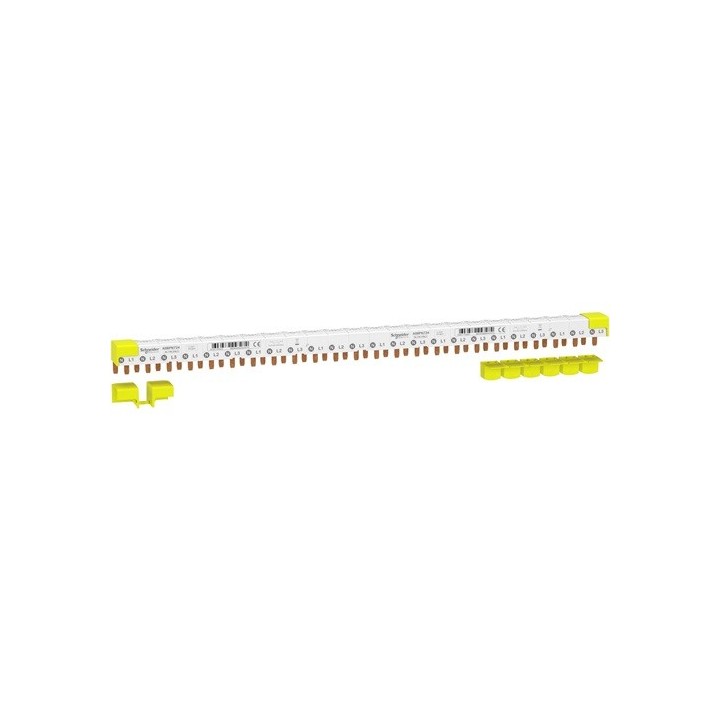

Schneider - Acti9 iDT40 - peigne - 3P+N - 24 modules de 18mm - 80A - Réf : A9XPN724

Caractéristiques principales

Gamme de produit : Acti 9
Type de produit ou équipement : Peigne de raccordement
Mode d'installation : Horizontale
Catégorie d'accessoire / de pièce détachée : Accessoire de connexion
Description des lignes : 3P + N
Longueur modules de 18 mm : 24

Caractéristiques complémentaires

Nombre de voies : 8 voies N + 3 L (équilibré)
Configuration des pôles pour 1 voie : 1 x 3P + N ; 1 x 3P ; 3 x 1P + N
"Pas" de raccordement : 9 mm entre phase et neutre, 18 mm entre phases
Type de connecteur : Dent
Distance entre appareils : 54 mm
Marquage : N L1 N L2 N L3
Isolement : Isolé
Présentation du produit : Découpable
[Ie] courant assigné d'emploi : 80 A à 40 °C
[Ue] tension assignée d'emploi : 230 V CA Ph/N, 400 V CA Ph/Ph
[Ui] tension assignée d'isolement : 440 V CA se conformer à CEI 61439-1
[Uimp] tension assignée de tenue aux chocs : 4 kV
Emplacement de montage : Haut sur borne du type à cage
Pas de 9 mm : 48
Hauteur : 32 mm
Largeur : 434 mm
Profondeur : 28 mm
Poids : 0,180 kg
Couleur : Blanc (RAL 9003)
Compatibilité de gamme :
- Acti 9 Acti 9 DT40
- Acti 9 Acti 9 DT40 Vigi
- Acti 9 Vigi TG40
- Acti 9 Vigi TG60
- Multi 9 Multi 9 N40
- Multi 9 Multi 9 N40 Vigi
- Acti9 Acti9 iDT40
- Acti9 Acti9 iDD40
- Acti9 Acti9 iDD40 TG
- Acti9 Vigi iTG40
- Acti9 Acti9 iIG40
- Acti9 Acti9 iDT40K
- Acti9 Acti9 iDD40K
- Acti9 Acti9 iIG40K
