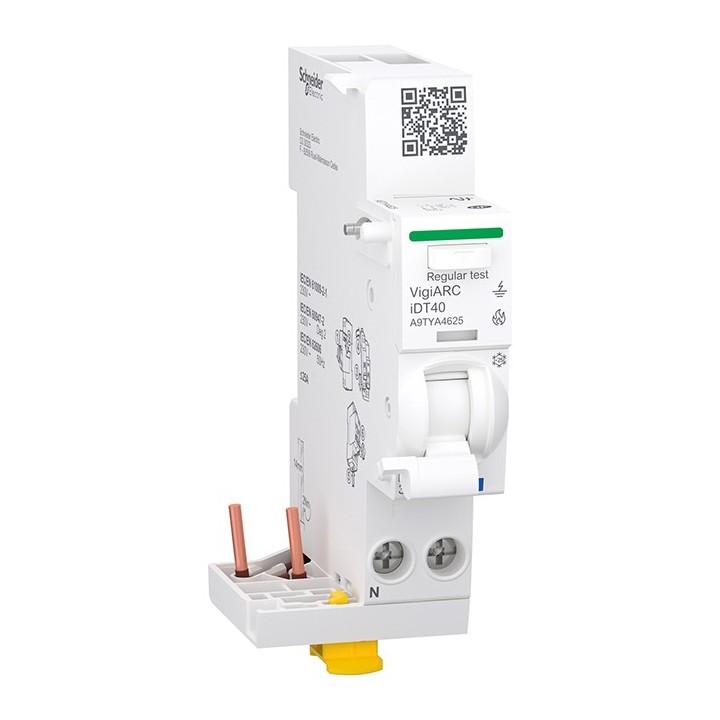

Ce produit Acti9 VigiARC iDT40 est un module complémentaire de détection de défaut d'arc avec protection différentielle. Il s'agit d'un 1P+N avec 1 pôle protégé et 25 A de courant nominal In. La classe de protection différentielle est de type A-SI avec une sensibilité de 30 mA. La temporisation de la protection différentielle est instantanée. Ce bloc complémentaire peut être associé à tout disjoncteur miniature Acti9 iDT40 avec un courant nominal compris entre 6 A et 25 A et une courbe B ou C. Ses 2 indicateurs VisiTrip uniques réduisent le temps d'intervention en affichant le circuit défectueux et en identifiant rapidement le type de défaut. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 250 VCA. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 2 espacements de 9 mm. Le produit est blanc (RAL9003). Les dimensions incluant le jeu de barres sont (l) 36 mm x (H) 91 mm x (P) 73 mm. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) et devient IP40 une fois dans un boîtier modulaire. Ce produit est conforme aux normes EN/IEC 62606, EN/IEC 61009-1 et EN/IEC 61009-2-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 VigiARC iDT40
Type de produit ou équipement : Détection défaut d'arc avec bloc additionnel de protection contre les courants résiduels
Nom de l’appareil : VigiARC iDT40
Description des pôles : 1P + N
Position neutre : Gauche
Courant nominal [In] : 25 A
Type de réseau : CA
Fréquence du réseau : 50 Hz
Tension assignée d’emploi [Ue] : 230 V CA
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Sensibilité du différentiel : 30 mA
Classe de protection différentielle : Type A-SI (Super Immunisé)
Temporisation protection différentielle : Instantané
Fonctions de surveillance
Enregistrement de données électriques :
- Date et heure
- Indicateurs de maintenance
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Tension d’isolement [Ui] : 400 V CA
Réglage du seuil en tension : 275 V ± 5 V
Tenue aux chocs [Uimp] : 4 kV
Signalisation locale :
- Marche / arrêt / déclenchement sur défaut
- LED diagnostic de défaut d’arc
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Couleur : Blanc (RAL 9003)
Durée de vie mécanique : 20000 cycles
Durée de vie électrique :
- 10000 cycles > 25 A
- 20000 cycles ≤ 25 A
Longueur de dénudage des fils : 14 mm
Couple de serrage : 2 N·m
Dimensions (HxLxP) : 91 x 36 x 73 mm
Poids : 102 g
