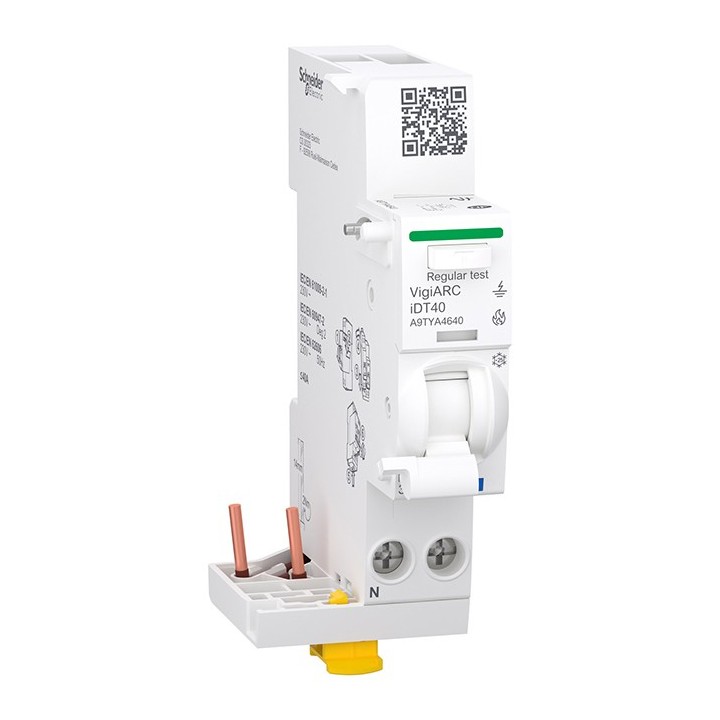

Schneider - Acti9 Active iDT40 module détecteur arc différentiel 30mA ASI 1PN 40A - Réf : A9TYA4640

Ce module complémentaire Acti9 Active VigiARC iC60 permet de détecter les défauts d'arc et protège contre les courants résiduels. Ce module 1P+N dispose d'un pôle protégé. La temporisation de la protection différentielle est instantanée. Il peut être associé à n'importe quel disjoncteur miniature Acti9 iDT40Avec un courant nominal de 6A à 40A et une courbe B ou C. Ses 2 indicateurs VisiTrip réduisent le temps d'intervention en indiquant le circuit défectueux et le type de défaut. L'endurance électrique peut aller jusqu'à 10 000 cycles et l'endurance mécanique jusqu'à 20 000 cycles. La tension d'isolation nominale Ui est de 250VAC. Le produit peut être clipsé sur un rail DIN. Il est blanc (RAL 9003). Il bénéficie d'un indice de protection IP20 (selon la norme IEC/EN 60529) et IP40 en armoire modulaire. Ce produit est conforme aux normes EN/IEC 62606, EN/IEC 61009-1 et EN/IEC 61009-2-1.

Caractéristiques principales

Gamme de produit : Acti9
Nom du produit : Acti9 VigiARC iDT40
Type de produit ou équipement : Détection défaut d'arc avec bloc additionnel de protection contre les courants résiduels
Nom de l’appareil : VigiARC iDT40
Description des pôles : 1P + N
Position neutre : Gauche
Courant nominal [In] : 40 A
Type de réseau : CA
Fréquence du réseau : 50 Hz
Tension assignée d’emploi [Ue] : 230 V CA
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Sensibilité du différentiel : 30 mA
Classe de protection différentielle : Type A-SI (Super Immunisé)
Temporisation protection différentielle : Instantané

Fonctions de surveillance

Enregistrement de données électriques :

• Date et heure
• Indicateurs de maintenance

Caractéristiques complémentaires

Position de l’appareillage dans l’installation : Sortie
Tension d’isolement [Ui] : 400 V CA
Réglage du seuil en tension : 275 V ± 5 V
Tenue aux chocs [Uimp] : 4 kV
Signalisation locale :

• Marche / arrêt / déclenchement sur défaut
• LED diagnostic de défaut d’arc
  Mode d’installation : Encliquetable
  Support de montage : Rail DIN
  Pas de 9 mm : 2
  Couleur : Blanc (RAL 9003)
  Durée de vie mécanique : 20000 cycles
  Durée de vie électrique :
• 10000 cycles > 25 A
• 20000 cycles ≤ 25 A
  Longueur de dénudage des fils : 14 mm
  Couple de serrage : 2 N·m
  Dimensions (HxLxP) : 91 x 36 x 73 mm
  Poids : 102 g
