Important : Cette borne de recharge doit être installée par un installateur agréé.
A quoi sert le produit ? Où l'installer ?
De 7,4 (en monophasée) à 22kW (en triphasée), EVlink Pro AC est une solution de recharge connectée dédiée bâtiments (résidentiels collectifs, tertiaires, industriels). Cette borne est compatible avec EcoStruxure EV Charging Expert. Cette solution permet de gérer l'énergie du bâtiment et d'intégrer l'infrastructure de recharge à l'écosystème énergétique du bâtiment.
Qu'est-ce que je reçois quand j'achète cette référence ?

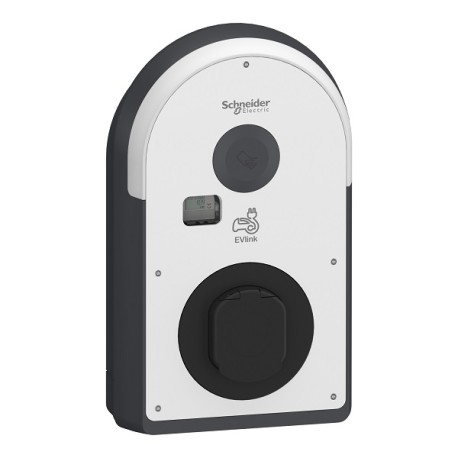

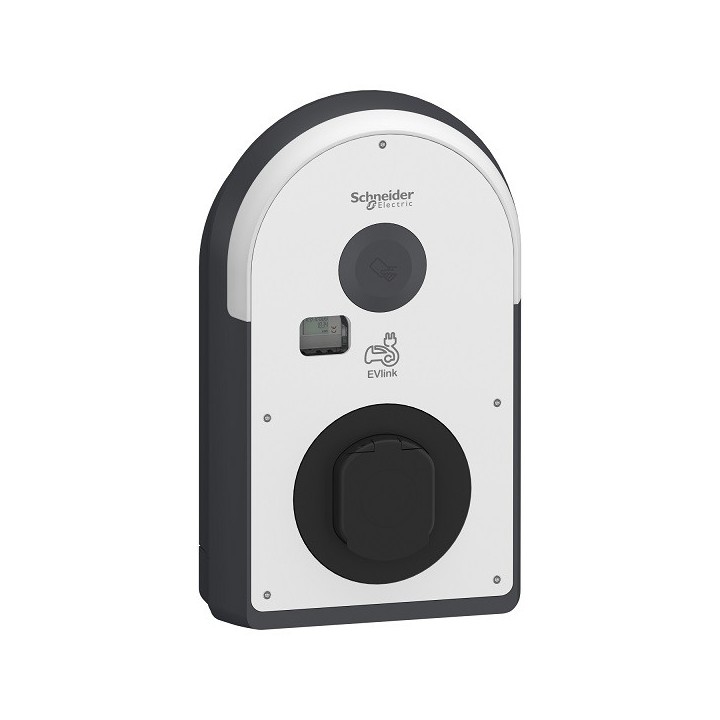

EVB3S07N4A se compose d'une borne de recharge et des protections intégrées à la borne, avec une prise T2S. Il est aussi possible de personnaliser certaines faces de la borne. Accès libre ou authentification de l'utilisateur par badge RFID ou NFC. 1 badge est livré avec la borne. Interface (bandeau lumineux) qui décrit l'état de fonctionnement de la borne.
Quels sont les avantages à l'installation ?
L'application eSetup permet une installation en WiFi ou en Bluetooth : facilité d'installation, de mise en service et de maintenance - capteur RDC-DD 6mA.
Caractéristiques techniques
Type de produit
- Borne de recharge pour véhicule électrique
- Installation intérieure et extérieure
- Gamme : EVlink
- Modèle : EVlink Pro AC (EVB3)
Réseaux compatibles
- Ethernet
- Bluetooth
- Modem 3G/4G en option
- Modbus TCP
Connectique
- 2 ports RJ45 Ethernet LAN
Protocoles
- OCPP 1.6
- JSON Smart Charging
Modes de fonctionnement
- Architecture en cluster
- Fonctionnement autonome
Fonctions disponibles
- Gestion de charge
- Historique détaillé des sessions
- Diagnostic avancé
- Mise à jour logicielle
Compatibilités
Compatible avec :
- EcoStruxure EV Charging Expert
- EcoStruxure EV Advisor
- EVlink Pro AC Metal
Puissance
- 22 kW — 32 A — 380 à 415 V AC
Configuration électrique
- 3P + N pour circuit de puissance
Prise
- 1 prise Type 2 avec obturateur
- Contacts plaqués argent
Équipements inclus
- Détection de courant continu RDC-DD 6 mA
- Interrupteur différentiel RCD 30 mA type A-SI
- Contact auxiliaire MNx
- Compteur d’énergie intégré (classe 1)
Modes de pose
- Montage mural
- Pose sur socle
- Installation avec kit armoire
Accessoires
- Socle en option
- Kit armoire en option

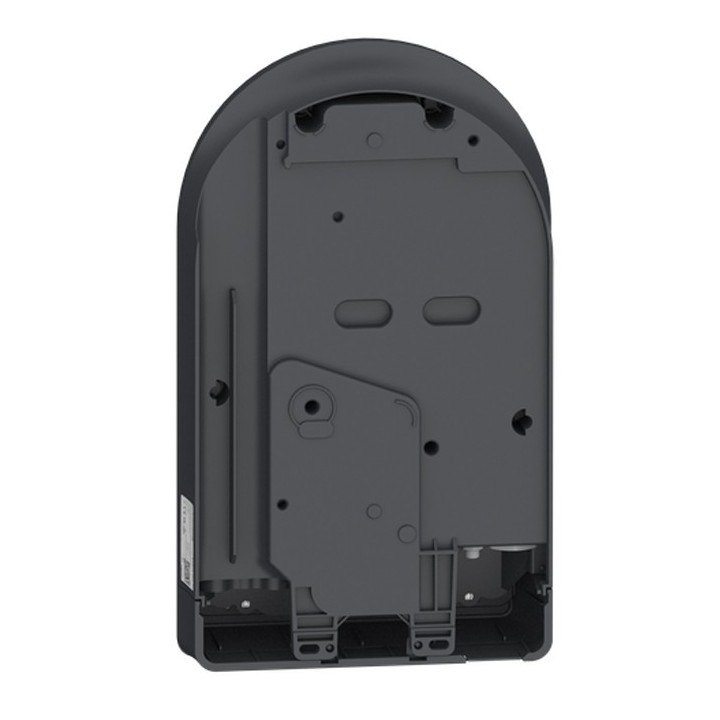

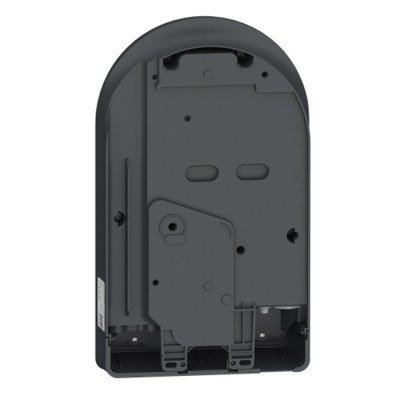

Entrées de câbles
- Par le bas
- Par le haut
- Par l’arrière
Gestion d’accès
- Lecture de badge
- Contrôle d’accès intégré
Entrées disponibles
- Limitation de puissance
- Charge différée
- Détection véhicule
Commandes

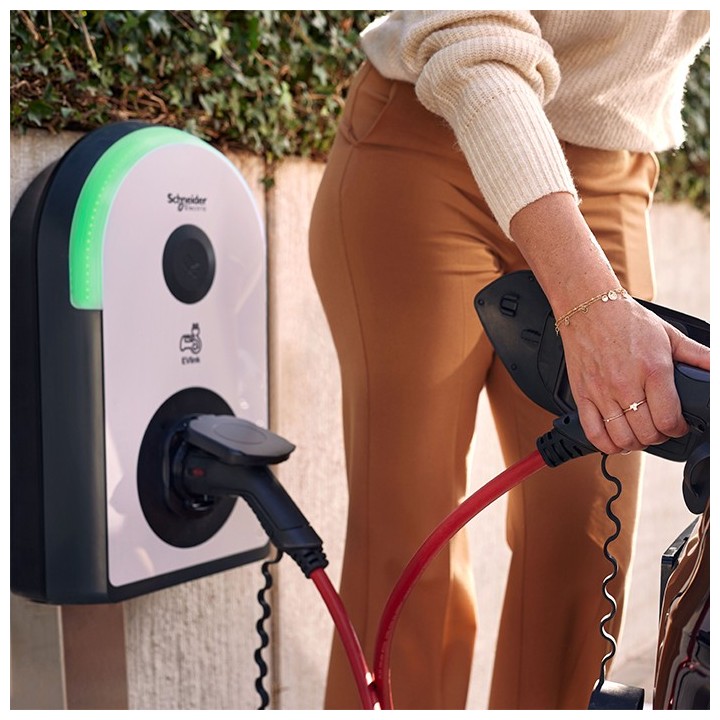

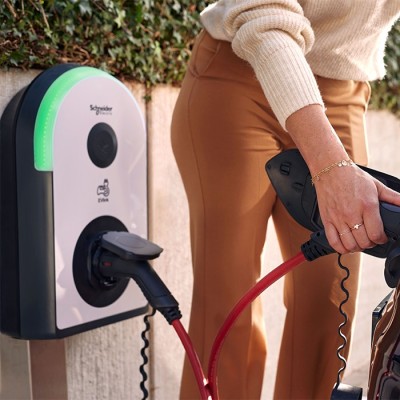

Signalisation LED
- Vert : borne disponible
- Bleu : recharge en cours
- Rouge : défaut / anomalie
Alimentation
- 380 à 415 V AC
- 50 / 60 Hz
Certifications
Caractéristiques physiques

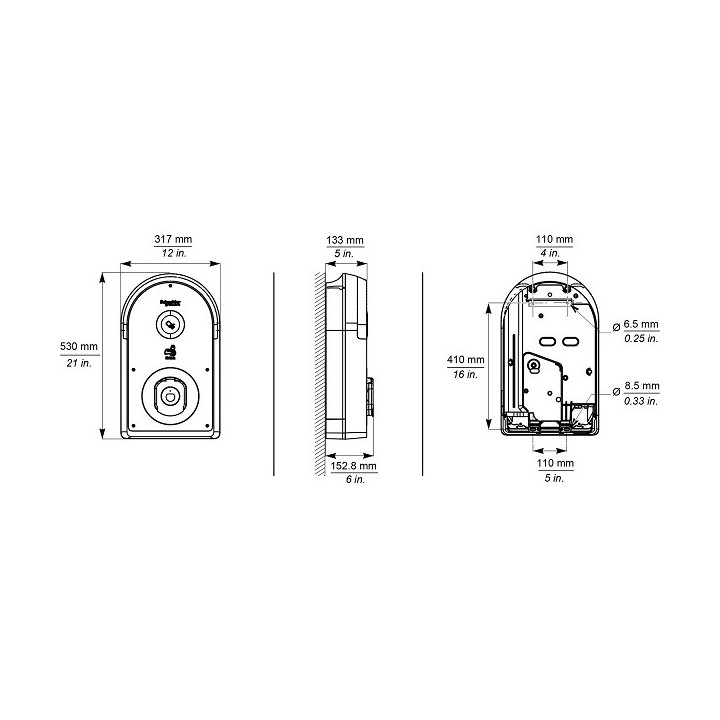

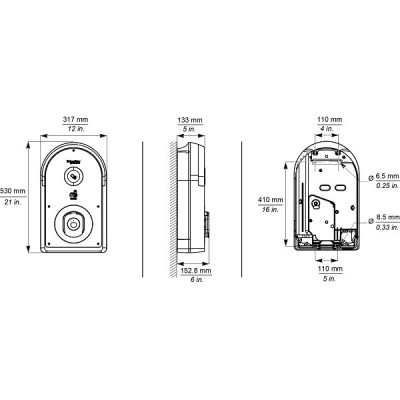

Dimensions
- Hauteur : 529 mm
- Largeur : 317 mm
- Profondeur : 153 mm
- Poids : 7,2 kg
Altitude maximale
Finition
- Face avant : blanc RAL 9003
- Enveloppe : gris foncé RAL 7016
- Partie arrière : noir RAL 9005
