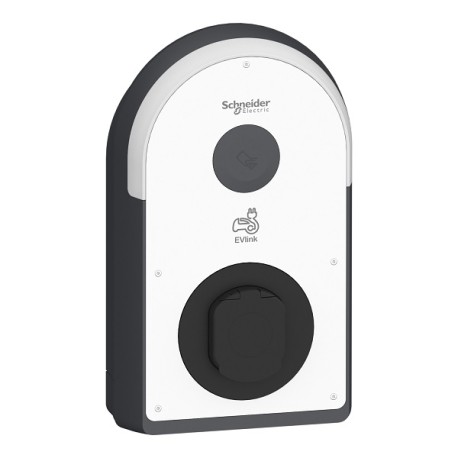

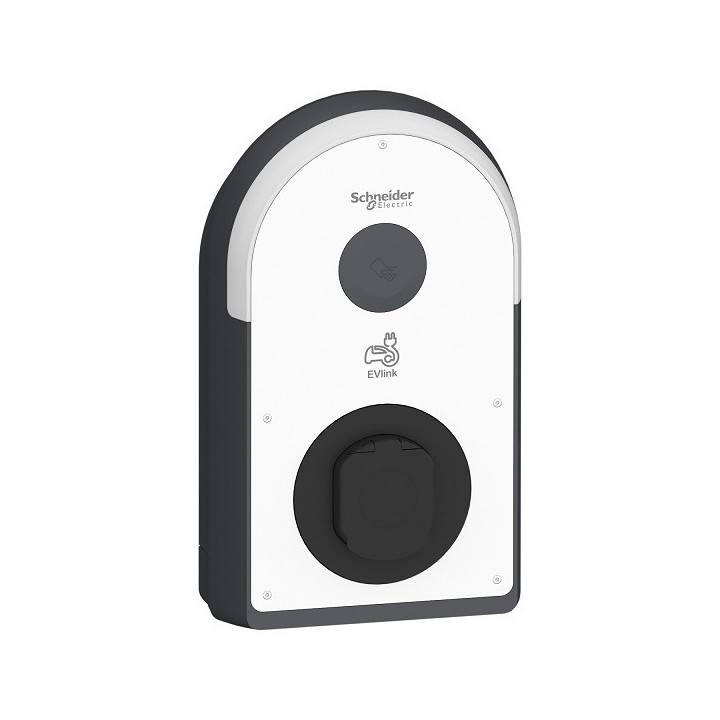

Schneider - EVlink Pro AC - Borne de recharge 22kW triphasée - 1 prise T2S - Différentiel type A – RDC-DD 6 mA - Réf: EVB3S22N4A

Important : Cette borne de recharge doit être installée par un installateur agréé.

A quoi sert le produit ? Où l'installer ?

De 7,4 (en monophasée) à 22kW (en triphasée), EVlink Pro AC est une solution de recharge connectée dédiée bâtiments (résidentiels collectifs, tertiaires, industriels). Cette borne est compatible avec EcoStruxure EV Charging Expert. Cette solution permet de gérer l'énergie du bâtiment et d'intégrer l'infrastructure de recharge à l'écosystème énergétique du bâtiment.

Qu'est-ce que je reçois quand j'achète cette référence ?

EVB3S22N4A se compose d'une borne de recharge et des protections intégrées à la borne, avec une prise T2S. Il est aussi possible de personnaliser certaines faces de la borne. Accès libre ou authentification de l'utilisateur par badge RFID ou NFC. 1 badge est livré avec la borne. Interface (bandeau lumineux) qui décrit l'état de fonctionnement de la borne.

Quels sont les avantages à l'installation ?

L'application eSetup permet une installation en WiFi ou en Bluetooth : facilité d'installation, de mise en service et de maintenance - capteur RDC-DD 6mA

Caractéristiques techniques

Type de produit

• Borne de recharge pour véhicule électrique
• Gamme : EVlink
• Modèle : EVlink Pro AC (EVB3)
• Installation intérieure et extérieure

Puissance

• 22 kW — 32 A — 380 à 415 V AC

Configuration électrique

• Triphasé 3P + N

Prise

• 1 prise Type 2 avec obturateur
• Contacts plaqués argent

Conditions d’utilisation

• Compatible réseau triphasé 400 V
• Distribution monophasée ou 3×230 V AC (phase-phase) interdite

Réseaux compatibles

• Ethernet
• Bluetooth
• Modem 3G/4G en option
• Modbus TCP

Connectique

• 2 ports RJ45 Ethernet LAN

Protocoles

• OCPP 1.6
• JSON Smart Charging

Modes de fonctionnement

• Architecture en cluster
• Fonctionnement autonome

Fonctions disponibles

• Gestion de charge
• Historique détaillé des sessions
• Capacités de diagnostic

Compatible avec :

• EcoStruxure EV Charging Expert
• EcoStruxure EV Advisor
• EVlink Pro AC Metal

Équipements inclus

• Détection RDC-DD 6 mA intégrée
• Interrupteur différentiel RCD 30 mA type A-SI (super immunisé)
• Contact auxiliaire MNx intégré
• Compteur d’énergie intégré (classe 1)

Modes de pose

• Montage mural
• Pose sur socle
• Installation avec kit armoire

Accessoires

• Socle en option
• Kit armoire en option

Entrées de câbles

• Par le bas
• Par le haut
• Par l’arrière

Entrées disponibles

• Limitation de puissance
• Charge différée
• Détection véhicule

Commandes

• Télécommandable

Signalisation LED

• Vert : disponible
• Bleu : recharge en cours
• Rouge : défaut / anomalie

Alimentation électrique

• 380 à 415 V AC
• 50 / 60 Hz

Certifications

• EV Ready
• CE

Caractéristiques physiques

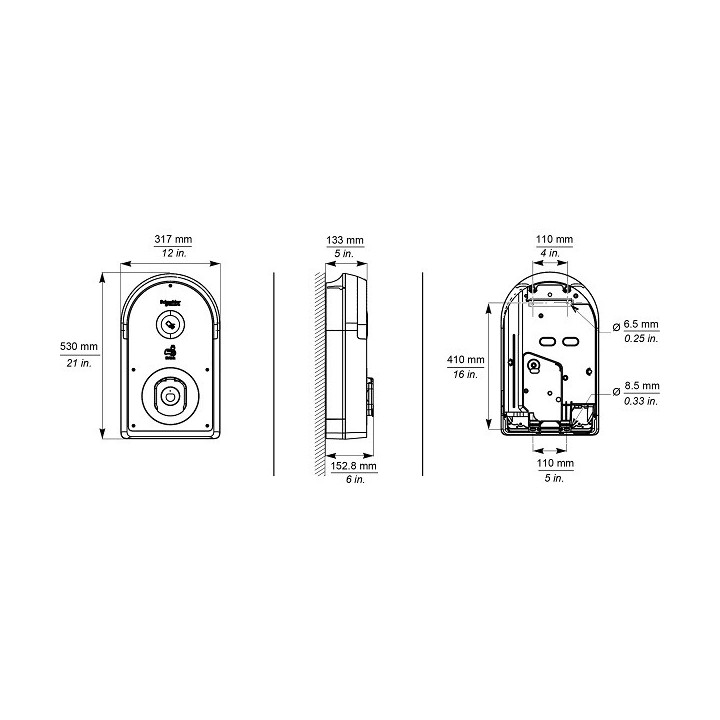

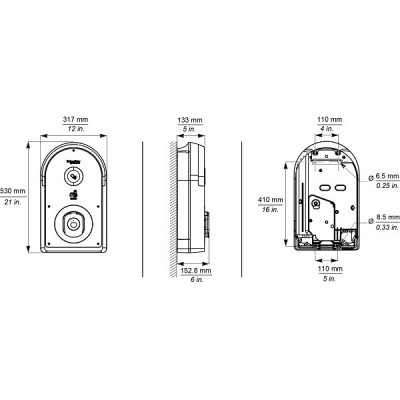

Dimensions

• Hauteur : 529 mm
• Largeur : 317 mm
• Profondeur : 153 mm
• Poids : 7,2 kg

Altitude maximale

• 2000 m sans déclassement

Finition

• Face avant : blanc RAL 9003
• Enveloppe : gris foncé RAL 7016
• Partie arrière : noir RAL 9005
