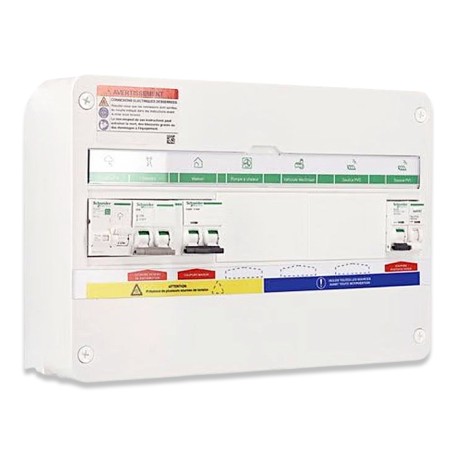

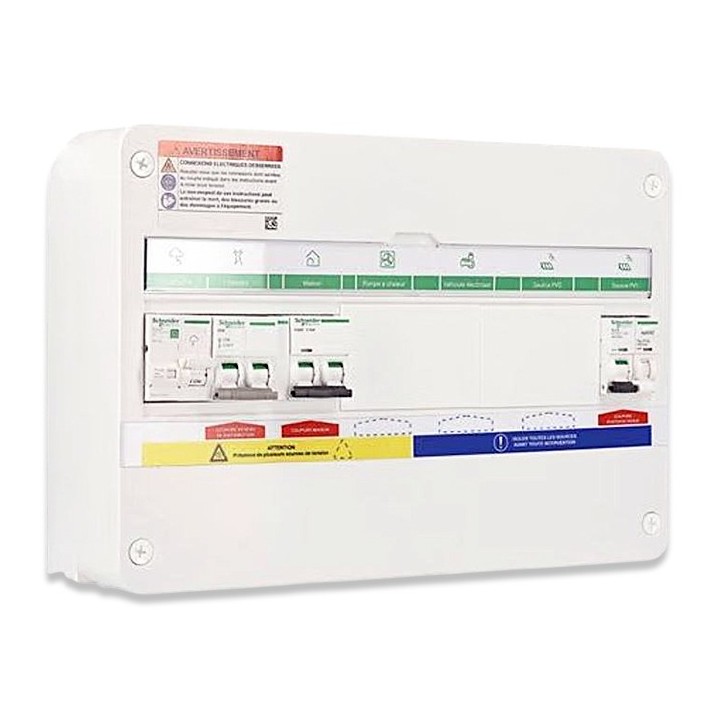

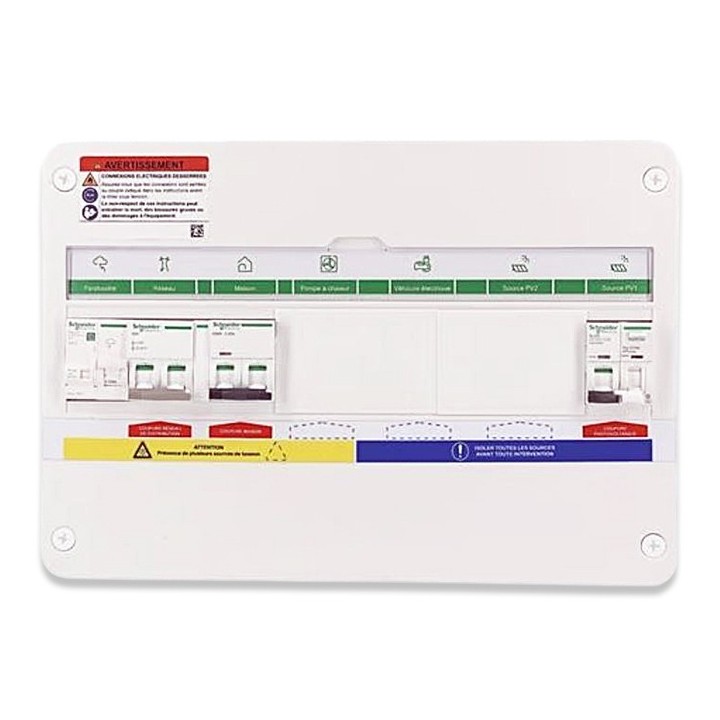

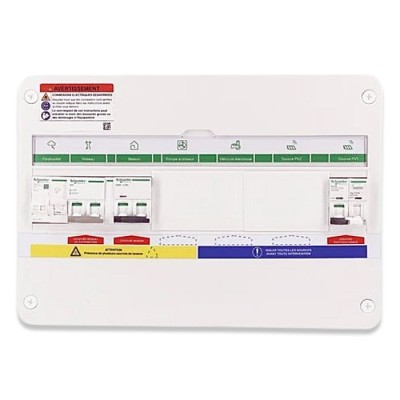

Schneider - Rési9 Energy Center - Coffret PV mono 4-6 kWc - Onduleur centralisé - 18 modules 1 rangée - Réf : R9HPV118A16

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

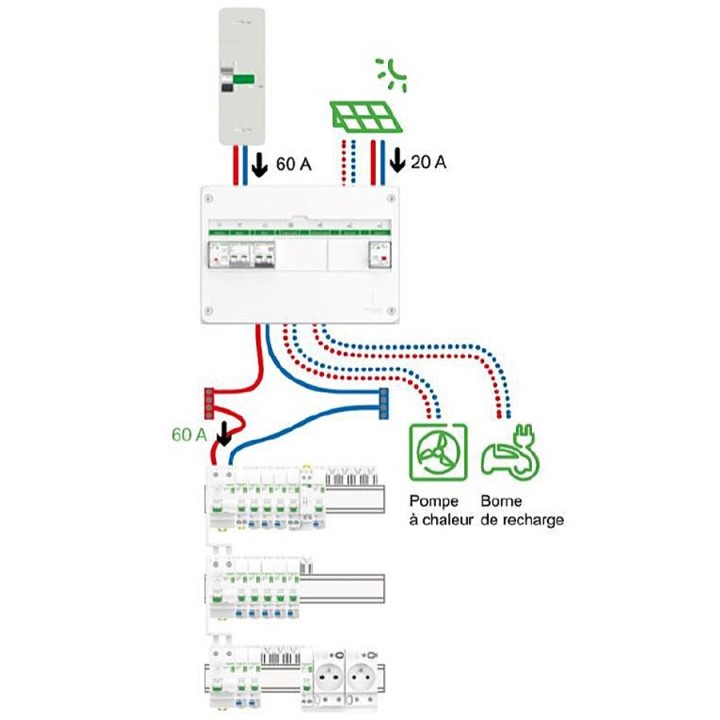

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Ce coffret photovoltaïque Schneider Electric simplifie l’intégration d’une installation PV AC monophasée 4 à 6 kWc. Compact et modulable, il accueille un onduleur centralisé et assure la protection complète du circuit avec disjoncteur différentiel et parafoudre Type 2, conforme à la NF C 15-100 (2024).

Coffret d’extension pré-câblé Resi9 CX — 18 modules

Usage : extension de tableau — montage en saillie, monophasé (1P+N), sans porte.
Capacité : 1 rangée — 18 modules (18 mm) • In : 63 A • Parafoudre Type 2 intégré • Compatibilité peignes/répartiteurs : XP
PV : compatible onduleur central jusqu’à 6 kW.

Équipements fournis (hors protections)

• 2 bandes d’obturateurs
• 1 entretoise (spacer)
• 1 peigne 1P+N – 63 A
• 6 couvre-dents de peigne
• 1 bornier de terre 63 A (14 sorties : 3×25 mm² + 11×4 mm²)
• Étiquettes d’identification
• Visserie

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 1 interrupteur sectionneur - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63 A à 440 V - courbe C
• 1 disjoncteur miniature - 1P + N - 20A à 230V - courbe C
• 1 dispositif différentiel résiduel supplémentaire - 1P + N - 25A à 230V - 300 mA type A-SI

Dimensions & infos pratiques

• L × H × P : 357 × 250 × 108 mm • Poids : 1,16 kg
• Couleur : blanc RAL 9003 • Matière : auto-extinguible
• Rail : DIN • Nombre de voies : 1 (1P+N)
• Compatibilité gamme : Resi9 / Resi9 XP (PF), Acti9 iSW, Acti9 iC60
