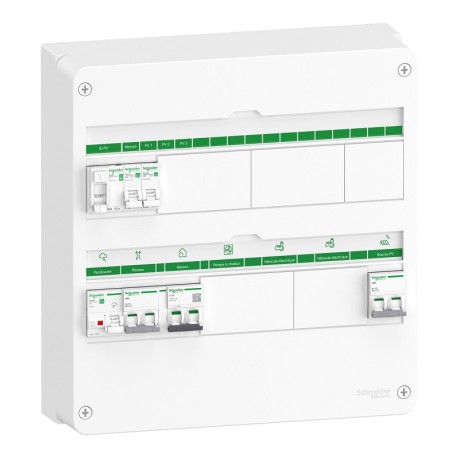

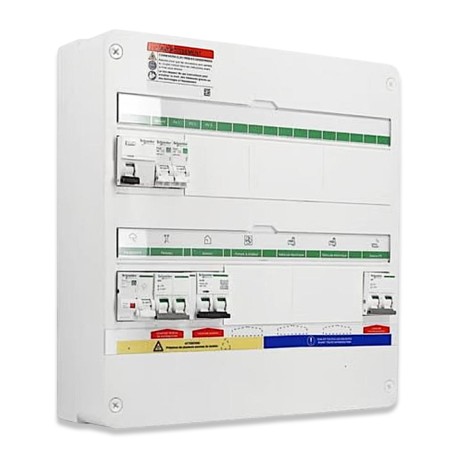

Schneider - Resi9 Energy Center - Coffret PV mono 3 kWc - micro-onduleur/onduleur central - 36 mod - 2 rangées -Réf: R9HPV218A13

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

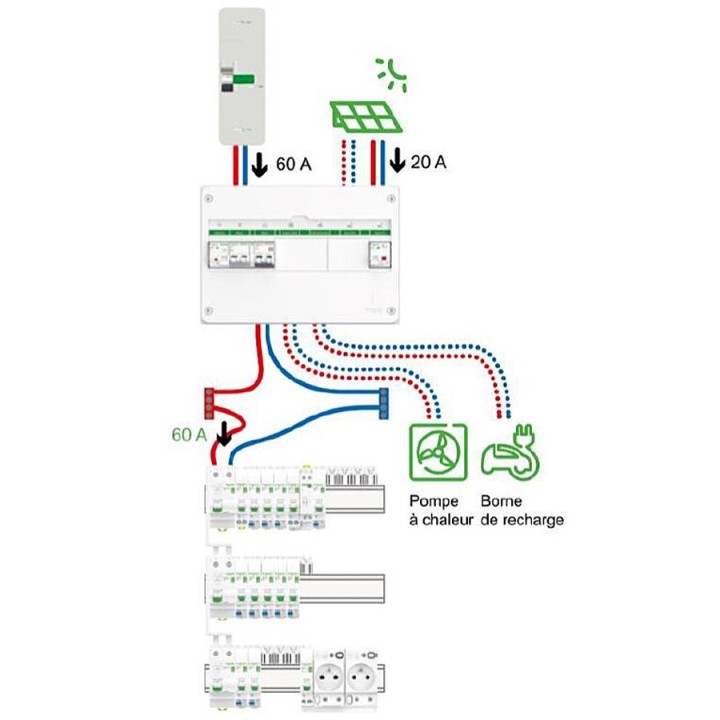

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Ce coffret AC photovoltaïque Schneider Electric sécurise les installations résidentielles monophasées jusqu’à 3 kWc. Préconfiguré pour micro-onduleurs et onduleur central, il combine protection et performance tout en réduisant le temps de pose. Avec 18 modules sur 2 rangées, il s’intègre aisément dans un tableau résidentiel, conforme aux normes en vigueur. Une solution tout-en-un, fiable et évolutive, pensée pour les systèmes PV modernes.

Coffret d’extension pré-câblé Resi9 CX — 36 modules (2 rangées)

Usage : extension de tableau • monophasé (1P+N) • montage en saillie • sans porte
Capacité : 2 × 18 modules = 36M • In : 63 A • Parafoudre Type 2 intégré • Rail DIN • XP compatible

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 2 interrupteur sectionneur - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63 A à 440 V - courbe C
• 1 disjoncteur miniature - 1P + N - 10A à 230V - courbe C
• 1 disjoncteur miniature - 1P + N - 20A à 230V - courbe C
• 1 disjoncteur différentiel - 2P - 63A à 230V - 30 mA type A-SI

Équipements fournis (hors protections)

• 5 bandes d’obturateurs
• 1 entretoise (spacer)
• 2 peignes 1P+N – 63 A
• 6 couvre-dents de peigne
• Étiquettes d’identification
• Visserie

Compatibilités

• Resi9 / Resi9 XP : PF (parafoudre), ID (inter diff), DM (disj.)
• Acti9 : iSW (interrupteur-sectionneur), iC60 (MCB)

Dimensions & poids

• 357 × 375 × 108 mm • 1,71 kg
• Blanc RAL 9003 • Matériau auto-extinguible
