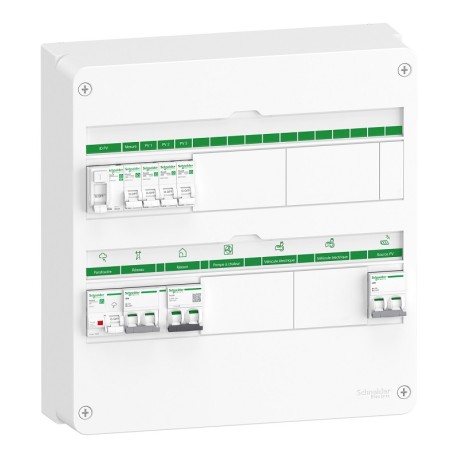

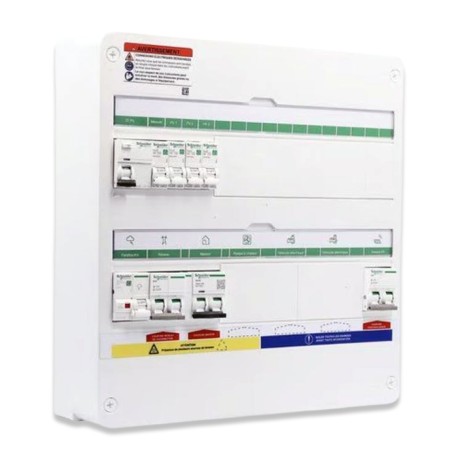

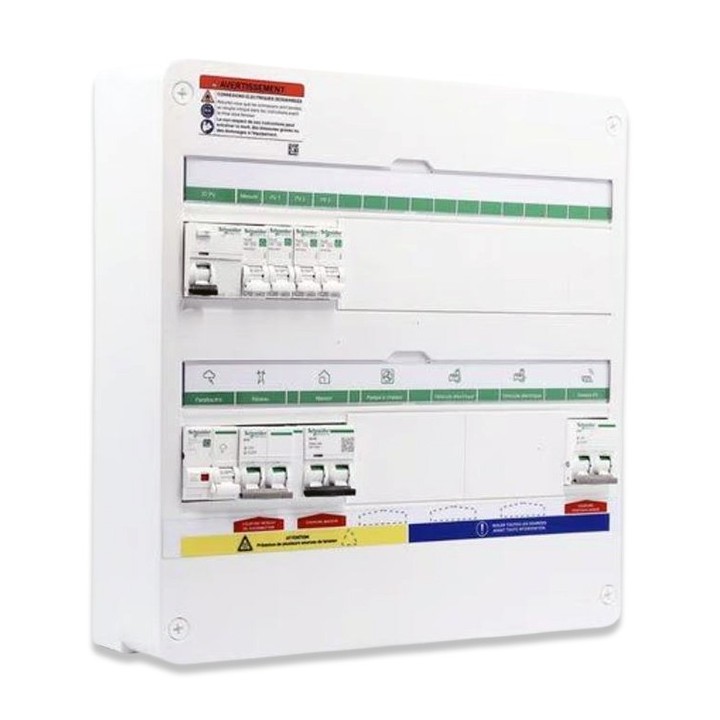

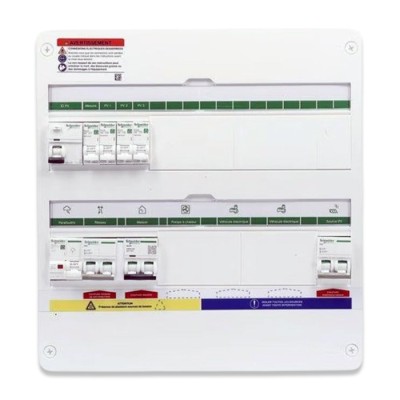

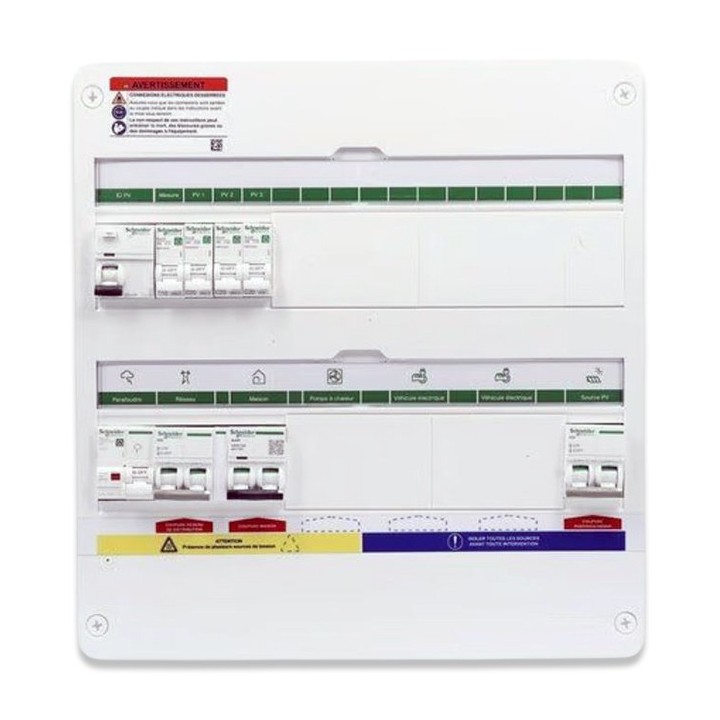

Schneider - Rési9 Energy Center - Coffret PV Mono 7-9 kWc - Micro onduleur - 36 modules - 2 rangées - Réf : R9HPV218A19M

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

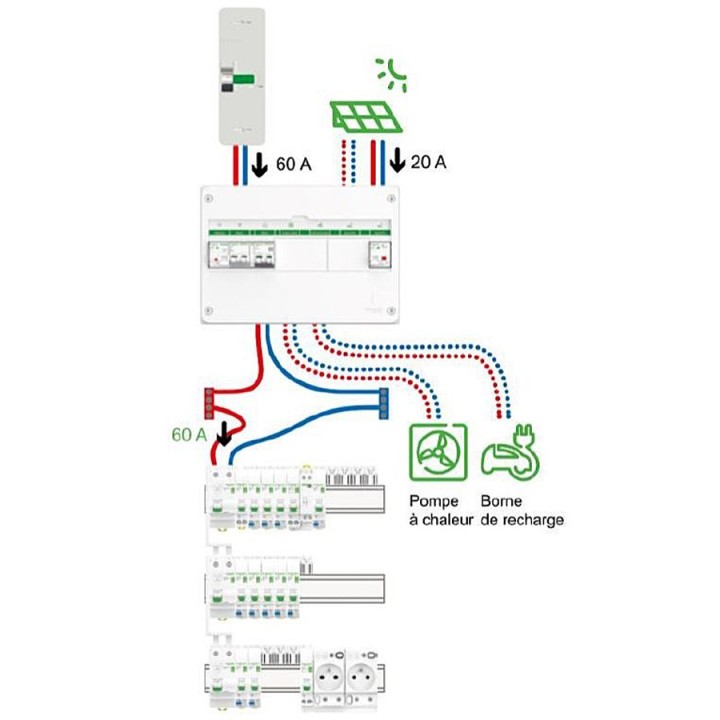

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Conçu pour les systèmes monophasés de 7 à 9 kWc équipés de micro-onduleurs, ce coffret prêt à poser permet de connecter jusqu’à 18 modules photovoltaïques. Idéal pour les installations en autoconsommation, il assure une distribution fiable et conforme de l’énergie produite, tout en intégrant une protection renforcée contre les surtensions. Compact et pré-équipé, il facilite une mise en œuvre rapide et professionnelle dans tous types d'environnements résidentiels.

Coffret d’extension pré-câblé Resi9 CX — 36 modules (2 rangées)

Usage : extension de tableau • monophasé (1P+N) • en saillie • sans porte • In 63 A • Parafoudre Type 2 • Rail DIN • XP compatible
Capacité : 2 × 18 = 36 modules (18 mm) • Puissance dissipée : 48 W • Nombre de voies : 4 (1P+N)

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 2 interrupteurs sectionneurs - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63 A à 440V - courbe C
• 1 disjoncteur différentiel - 2P - 63 A à 230V - 30mA type A-SI
• 1 disjoncteur miniature - 1P + N - 10 A à 230V - courbe C
• 3 disjoncteur miniature - 1P + N - 20A à 230V - courbe C

Équipements fournis (hors protections)

• 5 bandes d’obturateurs
• 3 entretoises (spacers)
• 2 peignes 1P+N – 63 A
• 18 couvre-dents
• Étiquettes d’identification
• Visserie

Compatibilités

• Resi9 / Resi9 XP : PF (parafoudre), ID (inter diff), DM (disjoncteur)
• Acti9 : iSW (interrupteur-sectionneur), iC60 (MCB)

Dimensions & infos

• 357 × 375 × 108 mm • 1,71 kg
• Blanc RAL 9003 • Matériau auto-extinguible
