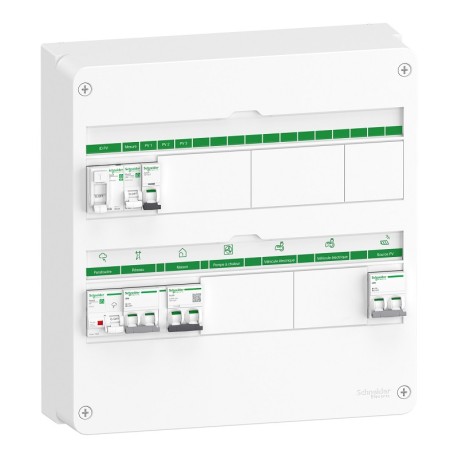

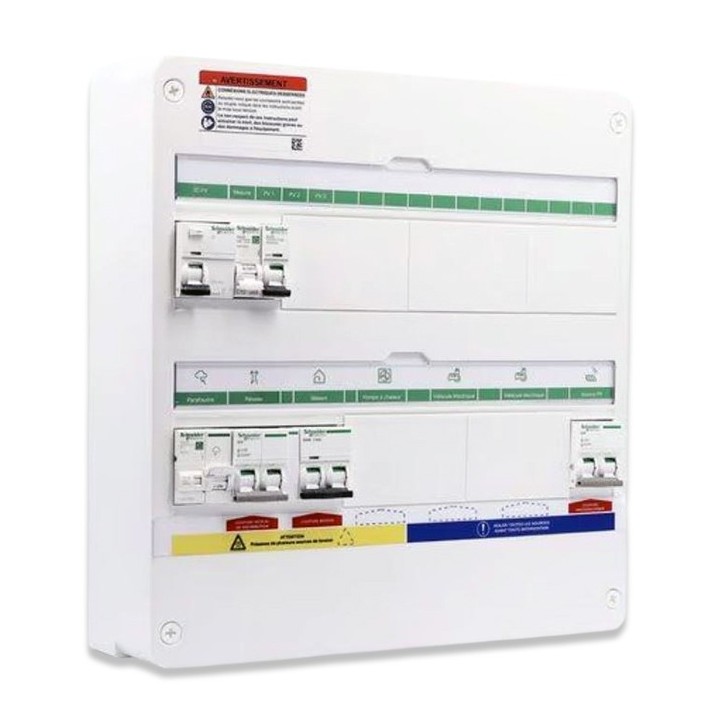

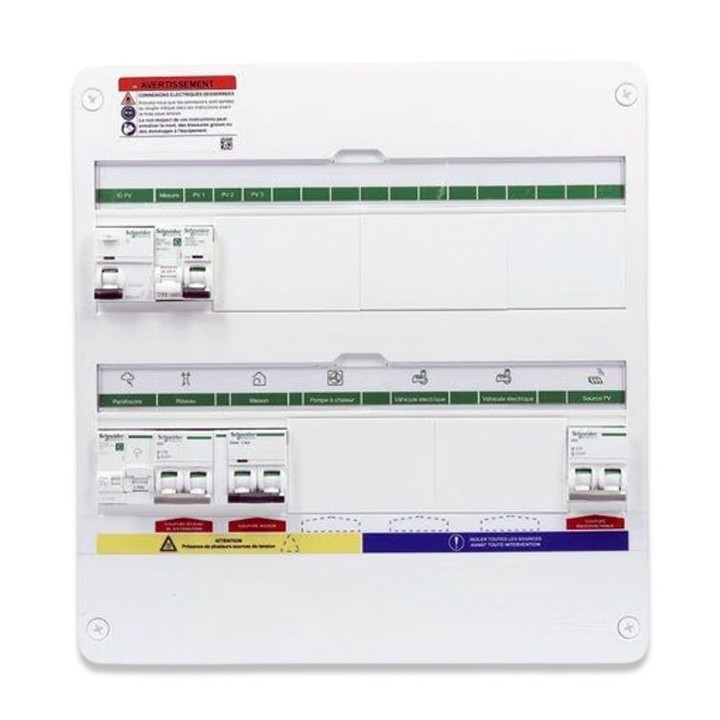

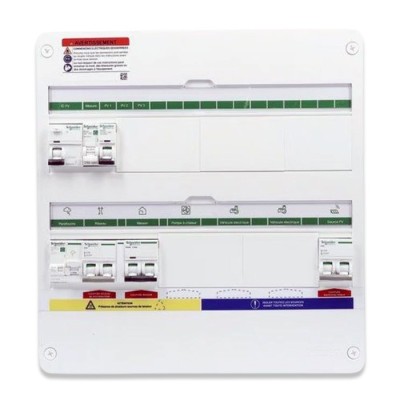

Schneider - Rési9 Energy Center - Coffret PV Mono 7-9 kWc - Onduleur centralisé - 36 modules - 2 rangées - Réf : R9HPV218A19C

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

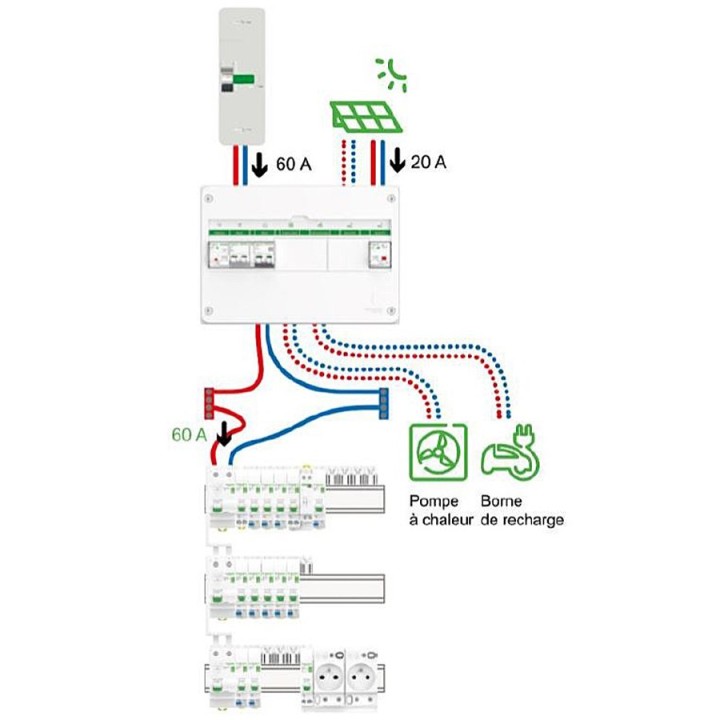

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Ce coffret photovoltaïque AC monophasé Schneider Electric est une solution clé en main pour raccorder en toute sécurité une installation solaire de 7 à 9 kWc équipée d’un onduleur centralisé. Conçu pour une intégration simple, rapide et conforme aux normes, ce coffret est idéal pour les installations résidentielles photovoltaïques. Il se compose de 18 modules répartis sur 2 rangées et intègre tous les dispositifs nécessaires à la protection et à la coupure du côté alternatif de l’installation.

Les + du produit :

Coffret d’extension pré-câblé Resi9 CX — 36 modules (2 rangées)

Usage : extension de tableau • monophasé (1P+N) • en saillie • sans porte • In 63 A • Parafoudre Type 2 • Rail DIN • XP compatible
Capacité PV : onduleur central jusqu’à 9 kW.

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 2 interrupteurs sectionneur - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63A à 440V - courbe C
• 1 disjoncteur différentiel - 2P - 63A à 230V - 300mA type A-SI
• 1 disjoncteur miniature - 1P + N - 10A à 230V - courbe C
• 1 disjoncteur miniature - 1P + N - 40A à 230V - courbe C

Équipements fournis (hors protections)

• 5 bandes d’obturateurs
• 1 entretoise (spacer)
• 2 peignes 1P+N – 63 A
• 18 couvre-dents
• Étiquettes d’identification
• Visserie

Compatibilités

• Resi9 / Resi9 XP : PF (parafoudre), ID (inter diff), DM (disjoncteur)
• Acti9 : iSW (inter-sectionneur), iC60 (MCB), iDT40

Dimensions & infos

• 357 × 375 × 108 mm • 1,71 kg • Blanc RAL 9003
• Matériau auto-extinguible • 2 voies (1P+N) • Puissance dissipée : 48 W
