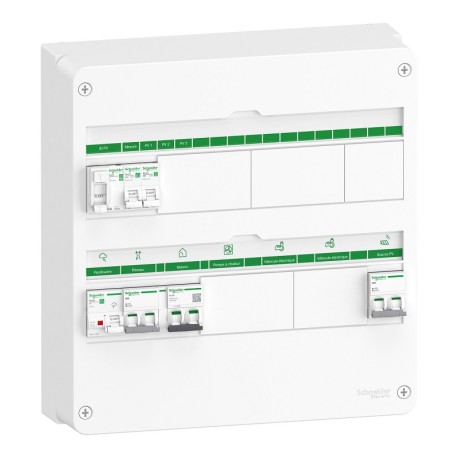

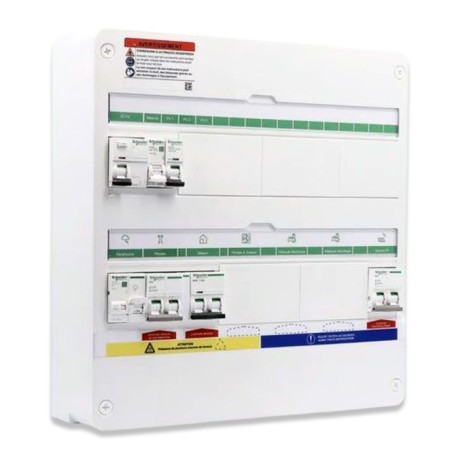

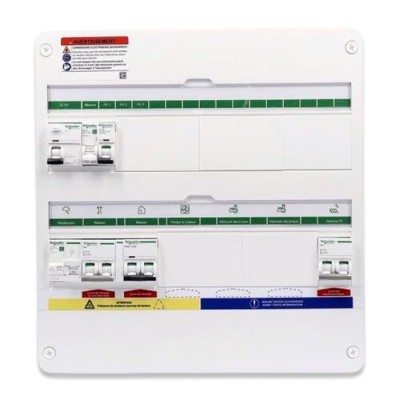

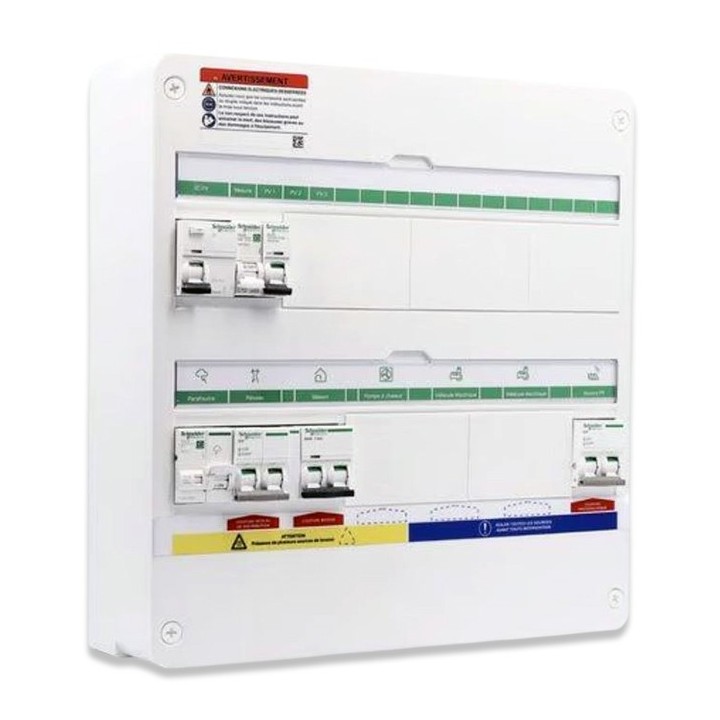

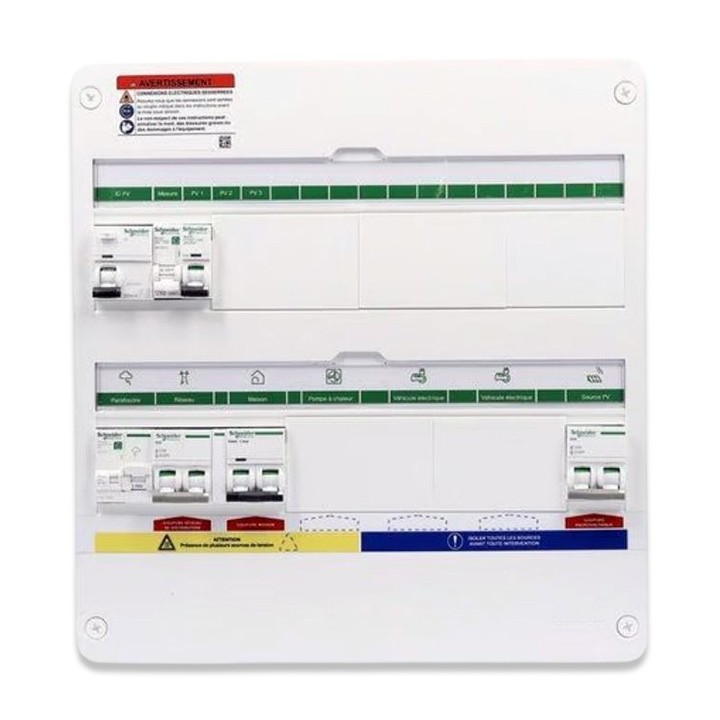

Schneider - Rési9 Energy Center - Coffret PV Mono 4-6 kWc - Onduleur centralisé - 36 modules - 2 rangées - Réf : R9HPV218A16C

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

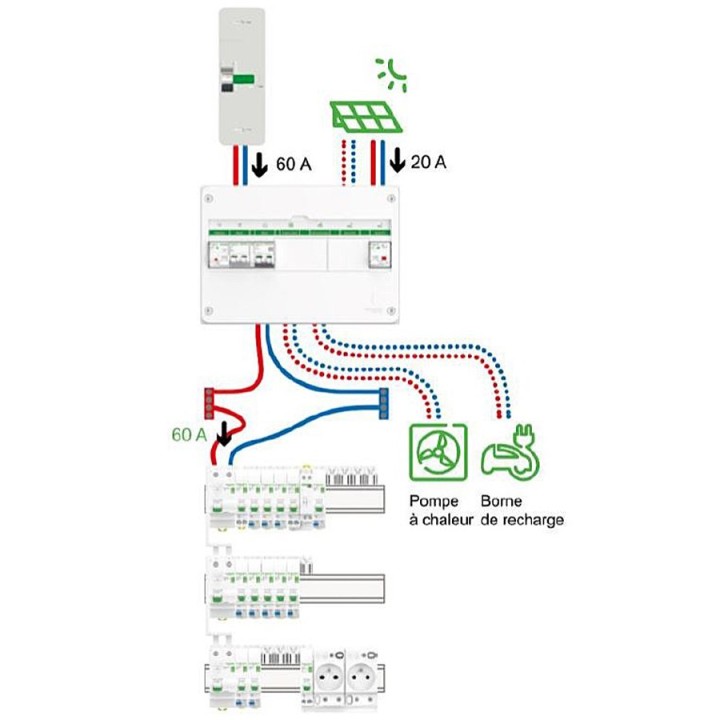

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Ce coffret PV AC Schneider Electric conçu pour les installations résidentielles monophasées 4–6 kWc, réunit dans un boîtier compact 18 emplacements modulaires sur 2 rangées et assure la protection complète de votre onduleur central.

Coffret d’extension pré-câblé Resi9 CX — 36 modules (2 rangées)

Usage : extension de tableau • monophasé (1P+N) • en saillie • sans porte • In 63 A • PV onduleur central jusqu’à 6 kW • Type 2 intégré • Rail DIN • XP compatible

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 2 interrupteurs sectionneurs - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63 A à 440V - courbe C
• 1 disjoncteur différentiel - 2P - 63 A à 230V - 30mA type A-SI
• 1 disjoncteur miniature - 1P + N - 10 A à 230V - courbe C
• 1 disjoncteur miniature - 1P + N - 32A à 230V - courbe C

Équipements fournis (hors protections)

• 5 bandes d’obturateurs
• 1 entretoise (spacer)
• 2 peignes 1P+N – 63 A
• 18 couvre-dents de peigne
• Étiquettes d’identification
• Visserie

Compatibilités

• Resi9 / Resi9 XP : PF (parafoudre), ID (inter diff), DM (disjoncteur)
• Acti9 : iSW (interrupteur-sectionneur), iC60 (MCB)

Dimensions & infos

• 357 × 375 × 108 mm • 1,71 kg • Blanc RAL 9003
• Matériau auto-extinguible • 2 voies (1P+N) • Puissance dissipée : 48 W
