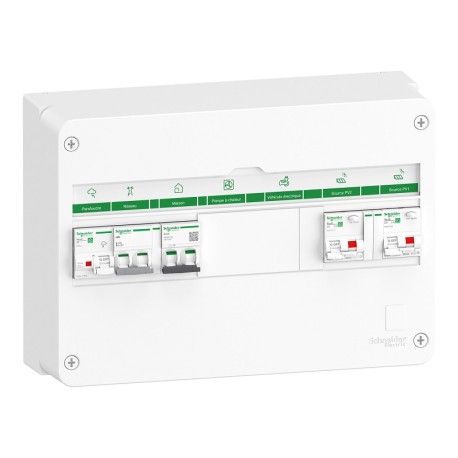

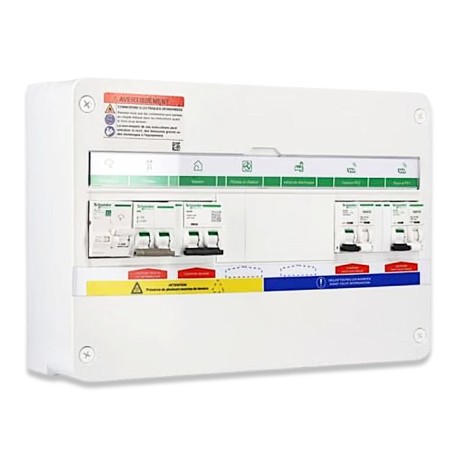

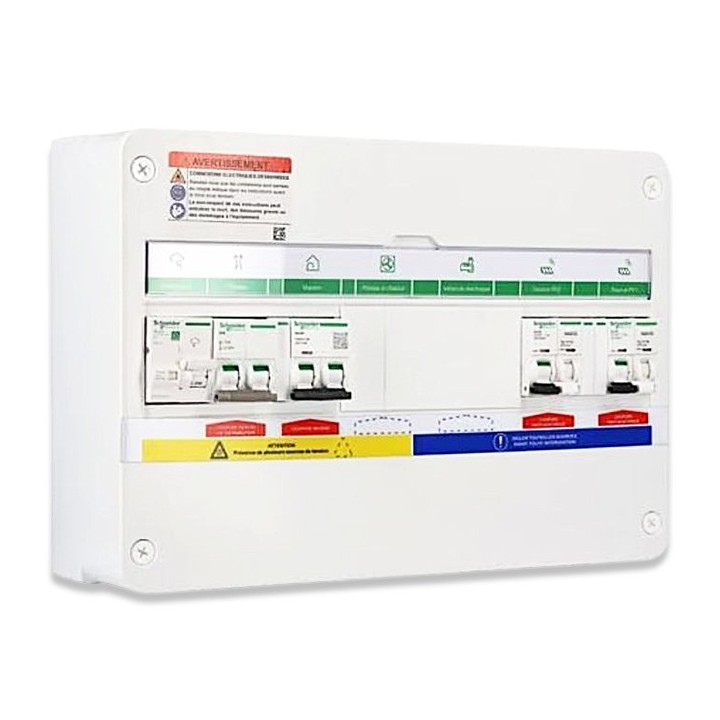

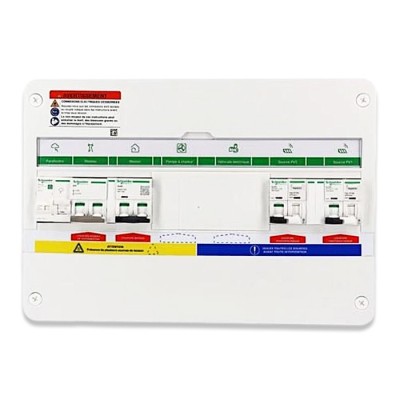

Schneider - Rési9 Energy Center - Coffret PV mono 7-9 kWc - Onduleur centralisé - 18 modules - 1 rangée - Réf : R9HPV118A19

Resi9 Energy Center est un tableau de distribution tout-en-un pour l’habitat.

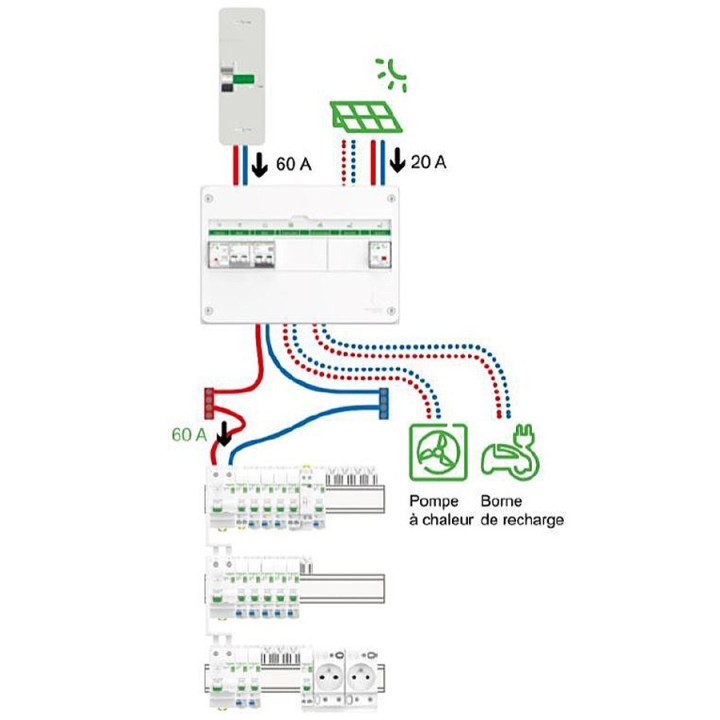

Il centralise domotique, réseau, photovoltaïque et recharge VE dans un seul coffret et sécurise l’installation contre les surcharges et courts-circuits — idéal pour le photovoltaïque résidentiel et les nouveaux usages.

Ce coffret PV AC monophasé Schneider Electric s’adresse aux installations résidentielles 7 à 9 kWc avec onduleur central. Pré-câblé et compact, il réunit toutes les protections nécessaires pour sécuriser le côté alternatif. Facile à installer et conforme aux normes en vigueur, il répond aux besoins des professionnels comme des particuliers.

Coffret d’extension pré-câblé Resi9 CX — 18 modules

Usage : extension de tableau • monophasé (1P+N) • en saillie • sans porte • In 63 A • PV jusqu’à 9 kW • Parafoudre Type 2 intégré.

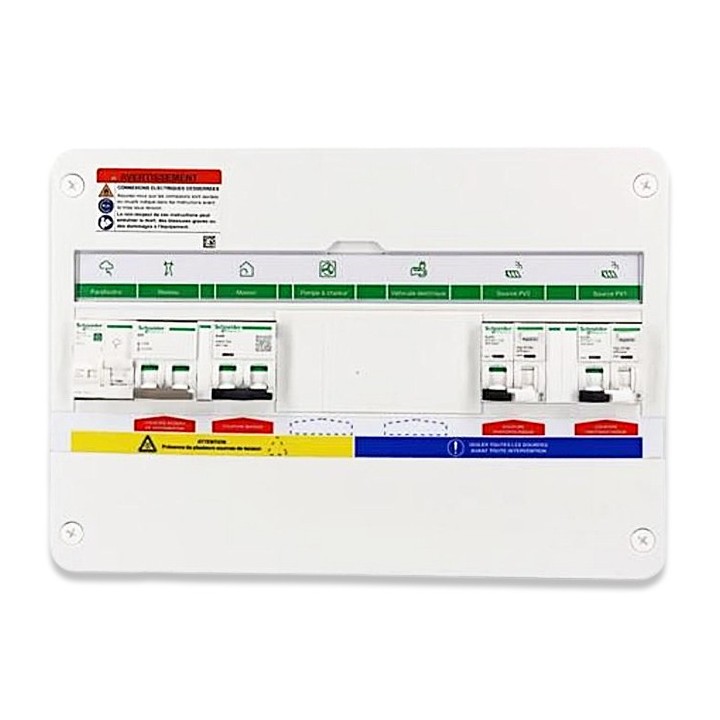

Dispositifs de protection intégrés

• 1 dispositif de protection contre les surtensions - 1P+N à 230V
• 1 interrupteur sectionneur - 2P - 63A à 415V
• 1 disjoncteur miniature - 2P - 63 A à 440 V - courbe C
• 1 disjoncteur miniature - 1P + N - 20A à 230V - courbe C
• 1 dispositif différentiel résiduel supplémentaire - 1P + N - 25A à 230V - 300 mA type A-SI
• 1 disjoncteur miniature - 1P + N - 32A à 230V - courbe C
• 1 dispositif différentiel résiduel supplémentaire - 1P + N - 40A à 230V - 300mA type A-SI

Équipements fournis (hors protections)

• 2 bandes d’obturateurs
• 3 entretoises (spacers)
• 1 peigne 1P+N – 63 A
• 4 couvre-dents de peigne
• 1 bornier de terre 63 A — 14 sorties (3×25 mm² + 11×4 mm²)
• Étiquettes + visserie

Capacité & compatibilités

• 1 rangée – 18 modules (18 mm) • Rail DIN • XP compatible
• Gammes : Resi9 / Resi9 XP (PF, DD, DM), Acti9 iSW, Acti9 iC60

Dimensions & infos

• 357 × 250 × 108 mm • 1,16 kg
• Blanc RAL 9003 • Matériau auto-extinguible
• Nombre de voies : 2 (1P+N) • Réseau : monophasé
