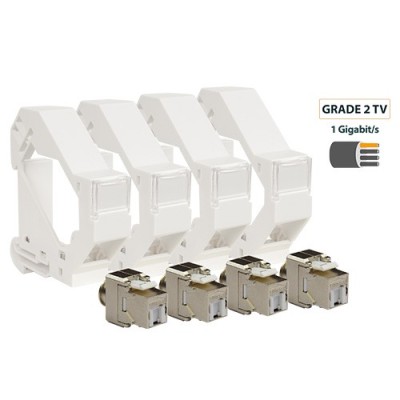

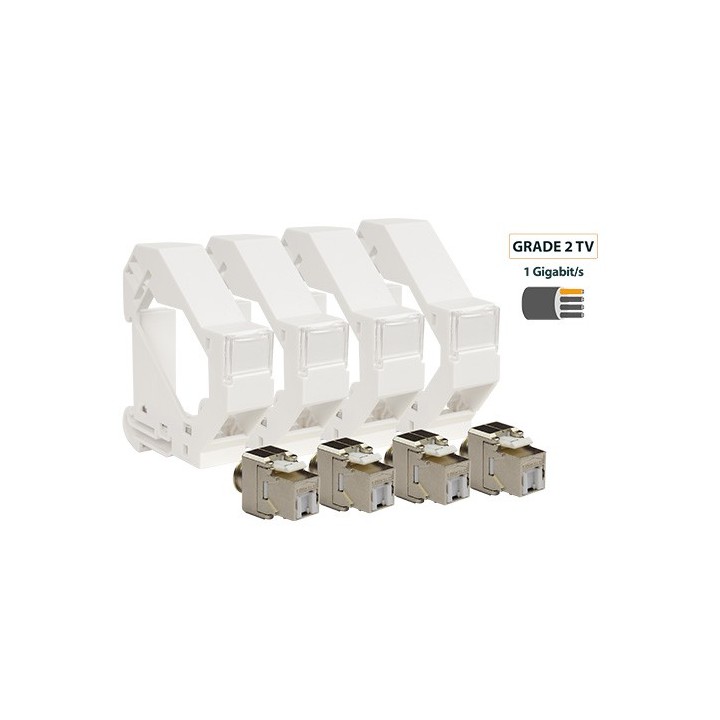

Omelcom - Supports modulaires blindes + 4 conn. rj45 cat6 stp/gr2tv - sachet de 4 - Réf : GO182

Caractéristiques principales

Les supports métalliques sont utilisés pour réaliser un bandeau de connecteurs Rj45 à l'intérieur du coffret de communication.

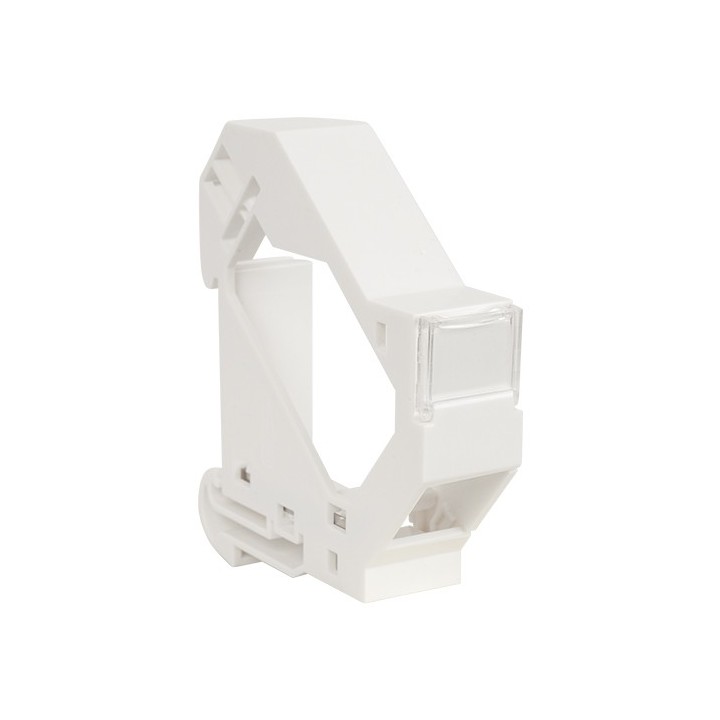

Les supports modulaires plastiques rendent les connecteurs Rj45 accessibles en face avant du coffret de communication pour simplifier le brassage.

- 4 supports modulaires blindés
- 4 connecteurs Rj45 cat6 STP/Gr2TV

Etapes de câblage du connecteur RJ45 :

Etape 1 : Enfiler les conducteurs dans la pièce guide-fils en respectant les codes couleurs. Couper les sur-longueurs (couper à ras)

Etape 2 : Assurer la continuité de blindage selon les méthodes suivantes :
A - Passage du drain dans la fente avant
B - Passage du drain dans la fente arrière
C - Mise en contact du blindage du câble avec le fût métallique du connecteur

Etape 3 : Positionner la pièce guide-fils sur le corps du connecteur

Etape 4 : Fermer le connecteur pour réaliser la connexion des paires et verrouiller avec le collier de serrage fourni

C'est quoi les grades : 1, 2 et 3 ?

C'est quoi les catégories : 5,5E 6, 6A et 7 ?
