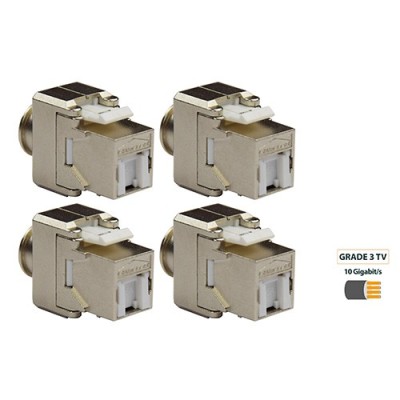

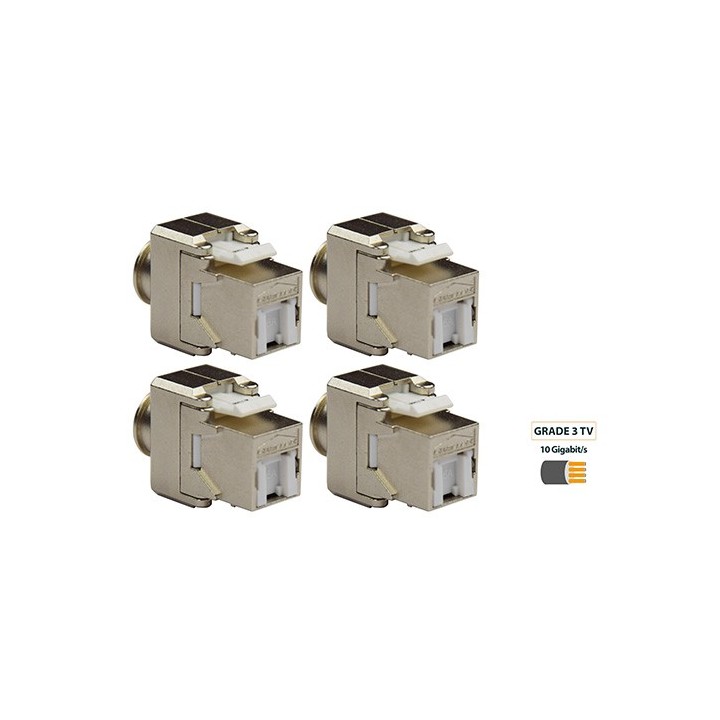

Omelcom - Sachet de 4 connecteurs RJ45 Cat 6A STP / Grade 3 TV - Ref : GO183

Description

Les connecteurs OMELCOM sont compacts et se câblent sans outils. Au format standard Keystone, ils s'adaptent dans tous types de supports. La gamme de connecteurs OMELCOM a été conçue pour répondre aux besoins du câblage résidentiel sur paires torsadées. Les connecteurs sont adaptés pour acheminer des signaux téléphoniques, ethernet et TV.

Caractéristiques principales

Norme de référence : IEC 60603-7-41, IEC 60603-7-51, XP C 90-483
Débit en utilisation non simultanée : 10 Giga bit
Débit en utilisation simultanée : 100 Mhz
Usage téléphonique : Adapté
Usage télévision : TNT, SAT et cablo opérateur      Distribution TV-FM-SAT (DVB-T, DVB-S/S2, DVB-C, RNT
Performance : Catégorie 6 STP "grade 2 TV"
Diamètres admissibles : Câble : ø9 mm max, Conducteur : ø1.43mm max, Ame : monobrin 22 à 24 AWG
Résistance de contact : 20m ohm
Résistance d'isolement : 500M ohm

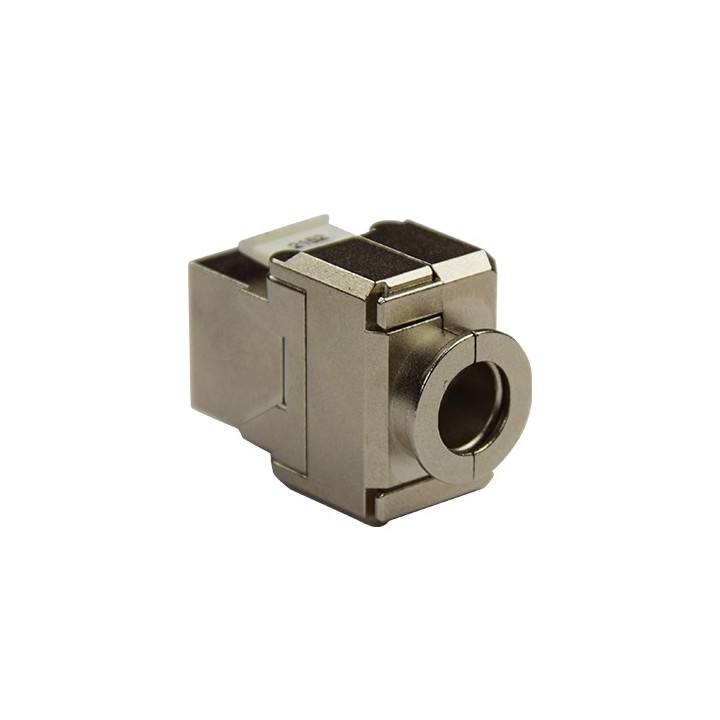

Dimensions du connecteur : 16.6 x 22.1 x 33.9mm

Les + du produit

- Accroche au format Keystone : utilisation possible sur tous les supports compatibles : baies de brassage, prise murale, coffret RJ45
- Le branchement du câble se fait sans outil
- Rappel du code couleur TIA568b
- Performances de catégorie 5e à 6a selon IEC 60603-7
- Performances de grade 3TV selon XP C 90-483.

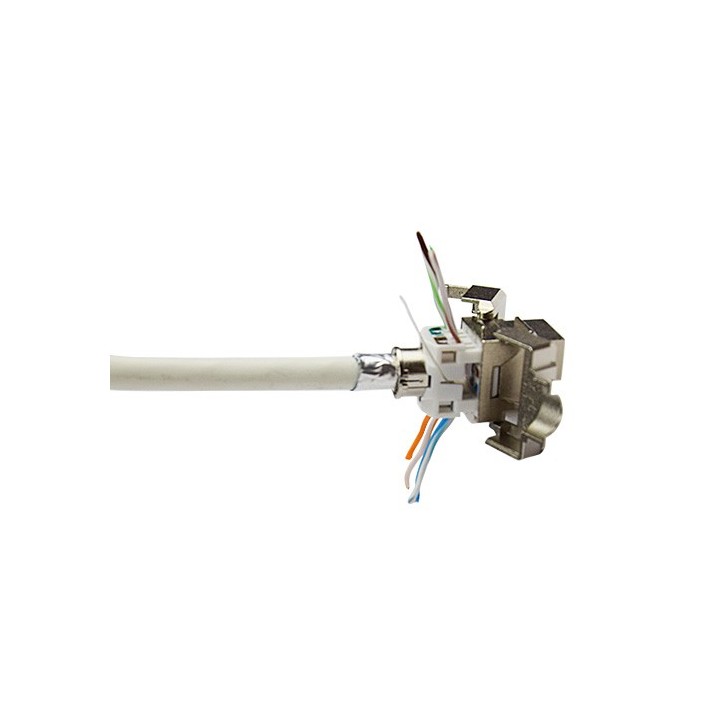

Etapes de câblage du connecteur RJ45 :

Etape 1 : Enfiler les conducteurs dans la pièce guide-fils en respectant les codes couleurs. Couper les sur-longueurs (couper à ras)

Etape 2 : Assurer la continuité de blindage selon les méthodes suivantes :
A - Passage du drain dans la fente avant
B - Passage du drain dans la fente arrière
C - Mise en contact du blindage du câble avec le fût métallique du connecteur

Etape 3 : Positionner la pièce guide-fils sur le corps du connecteur

Etape 4 : Fermer le connecteur pour réaliser la connexion des paires et verrouiller avec le collier de serrage fourni
