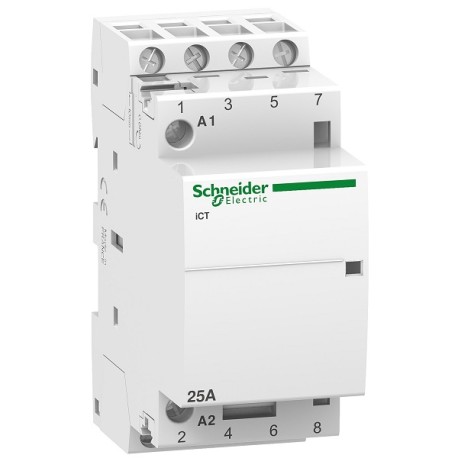

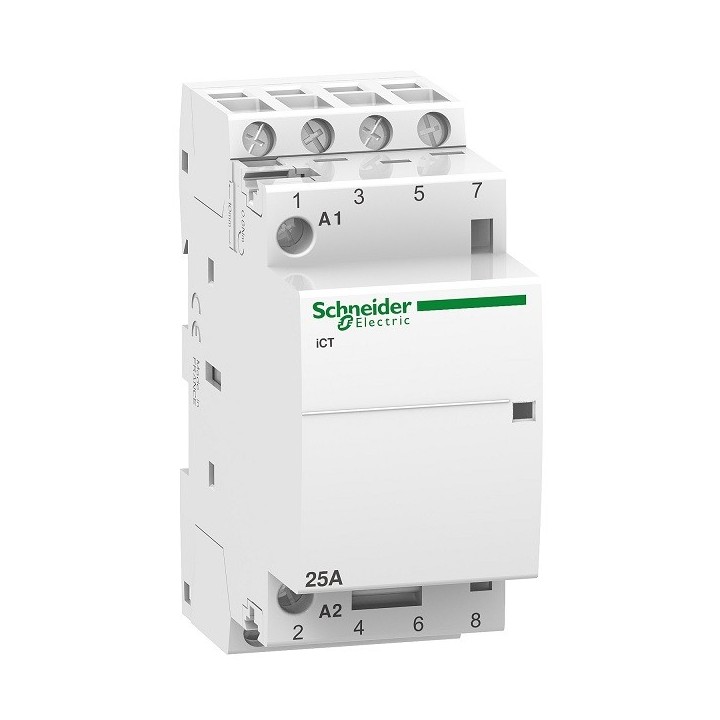

L'Acti9 iCT commande efficacement les circuits électriques. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN symétrique 35mm. Ce contacteur iCT, 4P 4NO, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Ce contacteur Acti9 iCT s'adapte très facilement aux coffrets DIN. Il s'intègre aisément dans le système Acti9 tout en s'appliquant aux installations heures creuses. Les performances de cette gamme de contacteurs Acti9 iCT répond à la norme NF EN 61095. Les contacteurs modulaires Acti9 iCT propose des accessoires disponibles en option comme des caches-vis du système Acti9 ainsi que des auxiliaires de temporisation, d'antiparasitage et d'entrée commande double. Cette gamme de contacteurs modulaires Acti9 iCT s'utilise en priorité avec les gamme IDT40T/N et IC60N/H. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. Adoptez ce contacteur qui garantira à vos clients une réelle rapidité d'installation et la sécurisation de leurs dispositifs
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iCT
Type de produit ou équipement : Contacteur
Nom de l’appareil : iCT
Application de l’appareil : Moteur – chauffage – éclairage
Pôles : 4P
[Ie] courant assigné d’emploi : 25 A AC-7A, 8,5 A AC-7B
Composition des contacts de pôles : 4 NO
Type de réseau : CA
Type de commande : Contrôle à distance
[Uc] tension circuit de commande : 220…240 V CA 50 Hz
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
[Ue] tension assignée d’emploi : 400 V CA 50 Hz
Puissance maximum : 1,6 W à 400 V CA
[Ui] tension assignée d’isolement : 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Signalisation locale : Indicateur d’action
Consommation moyenne au maintien : 4,6 VA
Puissance d’appel : 34 VA
Mode d’installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 4
Hauteur : 81 mm
Largeur : 36 mm
Profondeur : 68,5 mm
Couleur : Blanc
Durée de vie mécanique : 1 000 000 cycles
Durée de vie électrique : 100 000 cycles CEI/EN 61095 25 A 50 Hz AC-7A, 30 000 cycles CEI/EN 61095 8,5 A 50 Hz AC-7B, 30 000 cycles CEI/EN 61095 50 Hz AC-7C, 100 000 cycles EN/IEC 60947-4-1 50 Hz AC-1, 30 000 cycles EN/IEC 60947-4-1 50 Hz AC-3, 30 000 cycles EN/IEC 60947-4-1 50 Hz AC-5a, 30 000 cycles EN/IEC 60947-4-1 50 Hz AC-5b
Mode de raccordement : Circuit de commande : borne à cage 2 câbles 1,5 mm² rigide, 1 câble 1,5…2,5 mm² rigide, 2 câbles 1,5…2,5 mm² flexible ; Circuit de puissance : borne à cage 1 câble 1…4 mm² flexible, 1 câble 1,5…6 mm² rigide
Couple de serrage : Circuit de commande 0,8 N·m, circuit de puissance 0,8 N·m
Compatibilité produit : IATEt, IACTs, IACTc, IACTp
Code de compatibilité : ICT
