Caractéristiques principales
Gamme de produit : Acti9

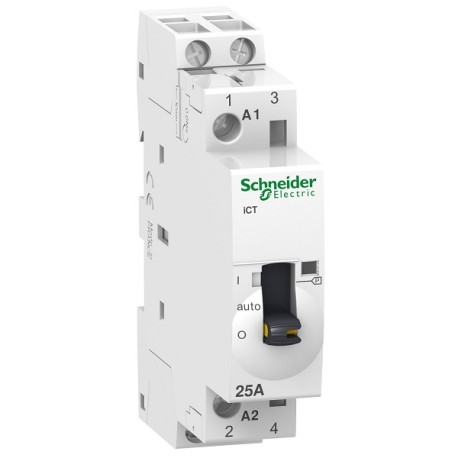

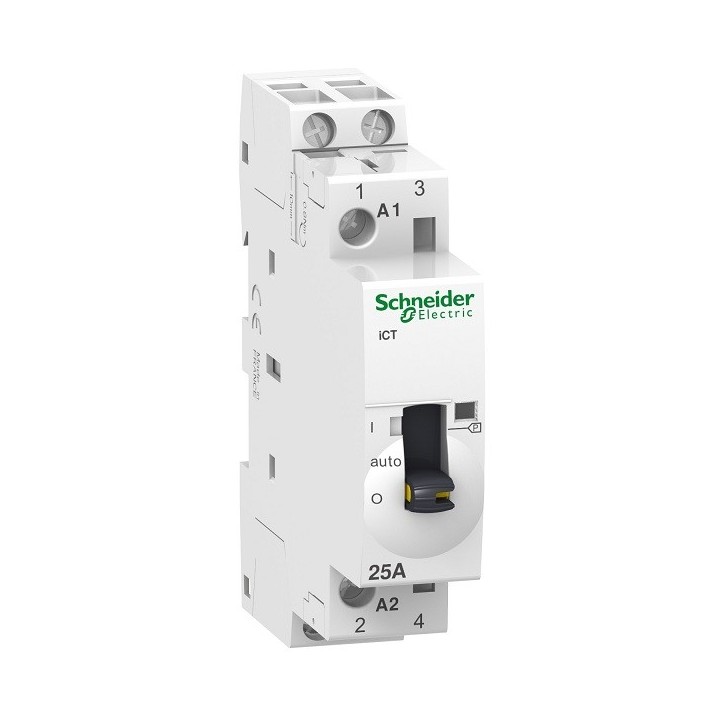

Nom du produit : Acti9 iCT
Type de produit ou équipement : Contacteur
Nom de l’appareil : iCT
Application de l’appareil : Moteur, chauffage, éclairage
Pôles : 2P
[Ie] courant assigné d’emploi : 25 A AC-7A / 8,5 A AC-7B
Composition des contacts de pôles : 2 NO
Type de réseau : CA
Type de commande : Commande manuelle et à distance
[Uc] tension circuit de commande : 230…240 V CA 50 Hz
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
[Ue] tension assignée d’emploi : 250 V CA 50 Hz
Puissance maximum : 1,2 W à 250 V CA
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Signalisation locale : Indicateur d’action
Consommation moyenne au maintien : 2,7 VA
Puissance d’appel : 9,2 VA
Mode d’installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 2
Hauteur : 81 mm
Largeur : 18 mm
Profondeur : 60 mm
Couleur : Blanc
Durée de vie mécanique : 1 000 000 cycles
Durée de vie électrique :
100 000 cycles CEI/EN 61095 – 25 A – 50 Hz – AC-7A
30 000 cycles CEI/EN 61095 – 8,5 A – 50 Hz – AC-7B
30 000 cycles CEI/EN 61095 – 50 Hz – AC-7C
100 000 cycles EN/IEC 60947-4-1 – 50 Hz – AC-1
30 000 cycles EN/IEC 60947-4-1 – 50 Hz – AC-3
30 000 cycles EN/IEC 60947-4-1 – 50 Hz – AC-5a
30 000 cycles EN/IEC 60947-4-1 – 50 Hz – AC-5b
Mode de raccordement :
Circuit de commande : borne à cage – 2 câbles 1,5 mm² rigide
Circuit de commande : borne à cage – 1 câble 1,5…2,5 mm² rigide
Circuit de commande : borne à cage – 2 câbles 1,5…2,5 mm² flexible
Circuit de puissance : borne à cage – 1 câble 1…4 mm² flexible
Circuit de puissance : borne à cage – 1 câble 1,5…6 mm² rigide
Couple de serrage :
Circuit de commande : 0,8 N·m
Circuit de puissance : 0,8 N·m
Compatibilité produit : IACTs, IACTc, IACTp, IATEt
Code de compatibilité : ICT
Segment de marché : Résidentiel, petits commerces
Normes : CEI/EN 61095
Niveau acoustique : 30 dB
Degré de protection IP : IP20
Degré de pollution : 2
Tropicalisation :
Classe 2 conforme à EN 60947-4-1
Classe 2 conforme à EN 61095
Classe 2 conforme à CEI 1095
