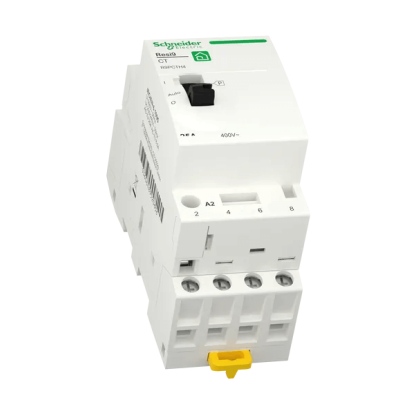

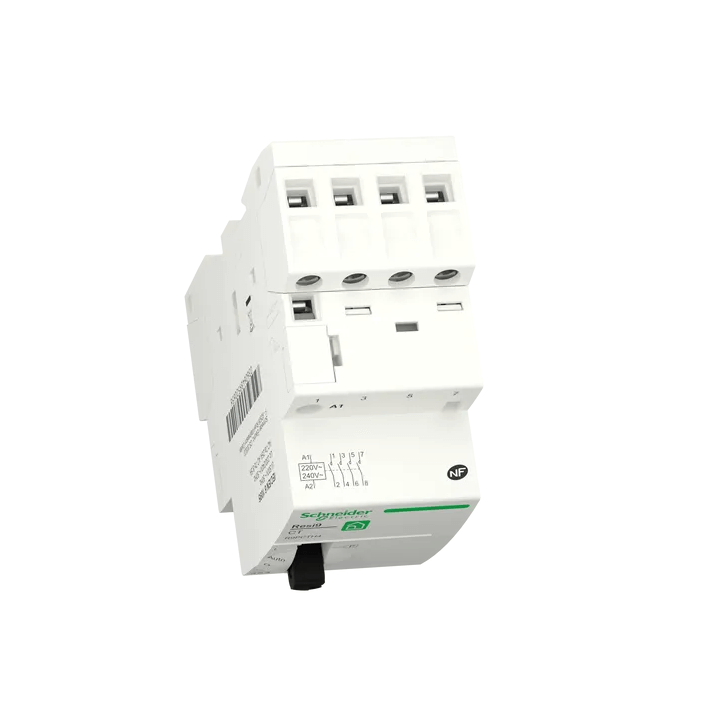

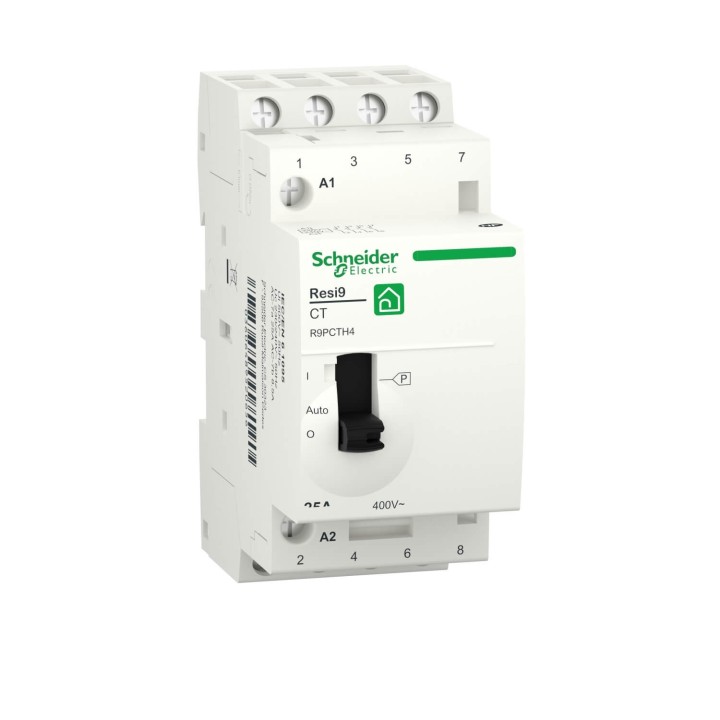

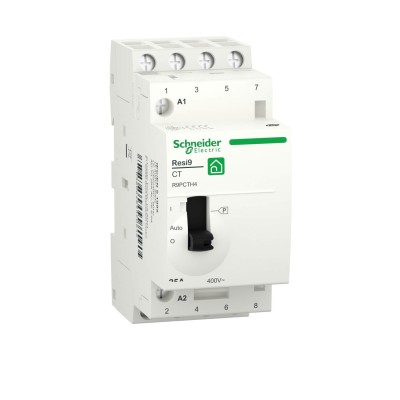

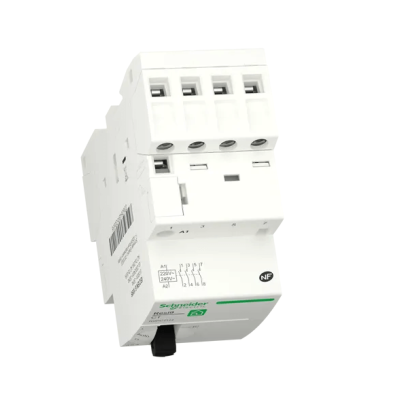

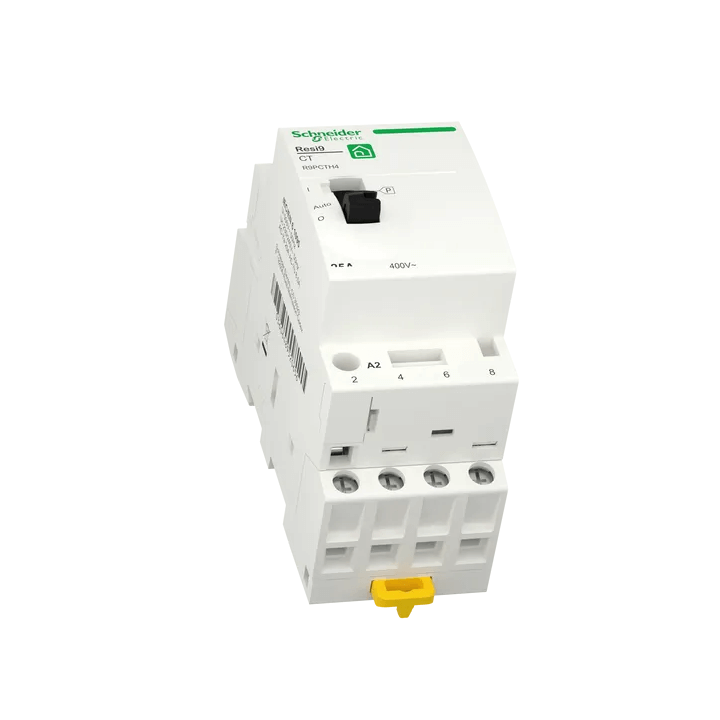

Ce circuit de commande permet de piloter une charge manuellement ou à distance. Ce contacteur heures creuses de calibre 25A dispose de quatre contacts NO. Le contacteur heure creuse est compatible avec les installations XE en démontant le peigne. Le contacteur heure creuse s'installe dans le tableau électrique résidentiel, afin d'automatiser et contrôler les équipements électriques à consommation élevée.
Caractéristiques principales
Gamme de produit : Resi9
Nom du produit : Resi9 XP CT
Type de produit ou équipement : Contacteur
Application : Circuit de commande
Description des pôles : 4P
Composition des pôles : 4NO
Catégorie d'emploi :
- AC-1 se conformer à EN 60947-4-1
- AC-3 se conformer à EN 60947-4-1
- AC-7A se conformer à EN 61095
- AC-7A se conformer à CEI 1095
- AC-7B se conformer à CEI 1095
Normes : EN 61095 / CEI 1095
Compatibilité de gamme :
- Acti 9 iACTc auxiliaire d'entrée double commande
- Acti 9 iACTp auxiliaire de protection contre la surtension (2 circuits)
- Acti 9 iATEt auxiliaire de signalisation à distance
- Acti 9 iATEt auxiliaire temporisable
Caractéristiques complémentaires
[In] courant assigné d'emploi : 25 A
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d'emploi : 400 V CA 50 Hz
Puissance nominale en W : 1,6 W 400 V CA
[Ui] tension assignée d'isolement : 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de commande : Commande manuelle et à distance
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Indication de tension : Indicateur d'action
[Uc] tension circuit de commande : 220...240 V CA 50 Hz
Consommation moyenne au maintien en VA : 4,6 VA
Consommation moyenne à l'appel en VA : 34 VA
Mode d'installation : Encliquetable
Support de montage : Profilé asymétrique 35mm
Pas de 9 mm : 4
Hauteur : 81 mm
Largeur : 36 mm
Profondeur : 60 mm
Couleur : Blanc (RAL 9003)
Durée de vie électrique : 200000 cycles CA 50/60 Hz se conformer à EN 61095 / 200000 cycles CA 50/60 Hz se conformer à CEI 1095
Mode de raccordement :
- Télécommande: borne du type à cage pour 2 rigide fil(s) 1,5 mm²
- Circuit de puissance: borne du type à cage pour 1 souple fil(s) 1…4 mm²
- Circuit de puissance: borne du type à cage pour 1 rigide fil(s) 1,5…6 mm²
- Télécommande: borne du type à cage pour 1 rigide fil(s) 1,5…2,5 mm²
- Télécommande: borne du type à cage pour 2 souple fil(s) 1,5…2,5 mm²
Longueur de dénudage des fils : Télécommande: 0,8 mm / Circuit de puissance: 0,8 mm
Segment de marché : Résidentiel
