Caractéristiques principales
Gamme de produit : Acti9

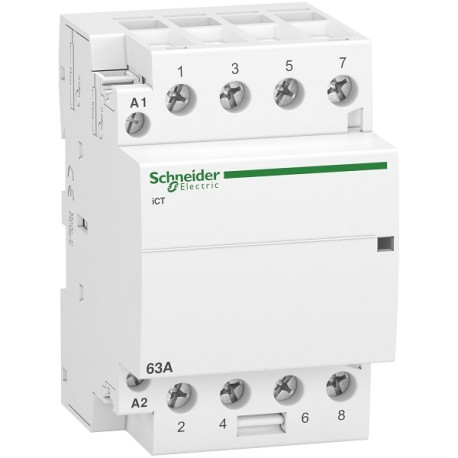

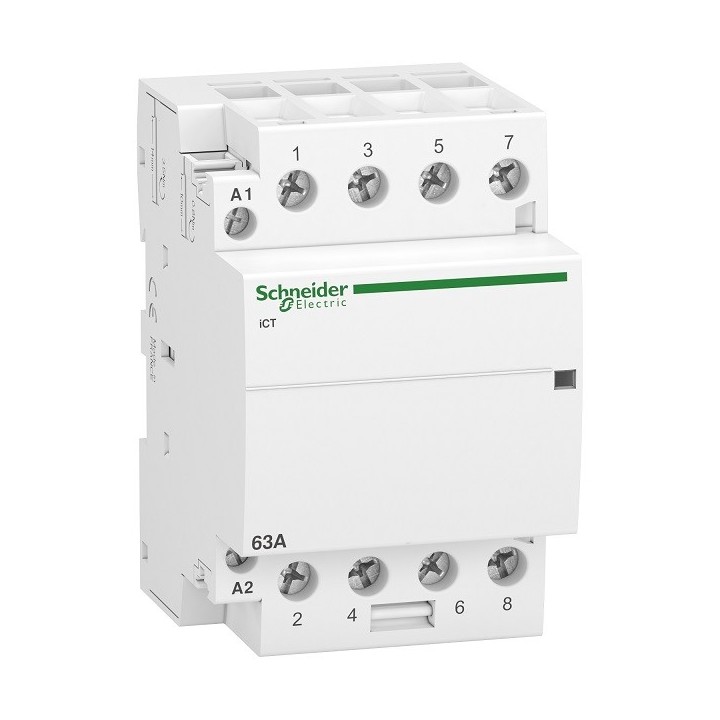

Nom du produit : Acti9 iCT
Type de produit ou équipement : Contacteur
Nom de l’appareil : iCT
Application de l’appareil : Moteur – chauffage – éclairage
Pôles : 4P
[Ie] courant assigné d’emploi :
63 A AC-7A
20 A AC-7B
Composition des contacts de pôles : 4 NO
Type de réseau : CA
Type de commande : Contrôle à distance
[Uc] tension circuit de commande : 220…240 V CA 50 Hz
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
[Ue] tension assignée d’emploi : 400 V CA 50 Hz
Puissance maximum : 2,1 W à 400 V CA
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Signalisation locale : Indicateur d’action
Consommation moyenne au maintien : 6,5 VA
Puissance d’appel : 53 VA
Mode d’installation : Encliquetable
Support de montage : Rail DIN 35 mm symétrique
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 60 mm
Couleur : Blanc
Durée de vie mécanique : 1 000 000 cycles
Durée de vie électrique :
100 000 cycles CEI/EN 61095 – 63 A 50 Hz AC-7A
30 000 cycles CEI/EN 61095 – 20 A 50 Hz AC-7B
30 000 cycles CEI/EN 61095 – 50 Hz AC-7C
100 000 cycles EN/IEC 60947-4-1 – 50 Hz AC-1
30 000 cycles EN/IEC 60947-4-1 – 50 Hz AC-3
30 000 cycles EN/IEC 60947-4-1 – 50 Hz AC-5a
30 000 cycles EN/IEC 60947-4-1 – 50 Hz AC-5b
Mode de raccordement :
Circuit de commande : borne type cage – 2 câbles 1,5 mm² rigide
Circuit de commande : borne type cage – 1 câble 1,5…2,5 mm² rigide
Circuit de commande : borne type cage – 2 câbles 1,5…2,5 mm² flexible
Circuit de puissance : borne type cage – 1 câble 6…16 mm² flexible
Circuit de puissance : borne type cage – 1 câble 6…25 mm² rigide
Couple de serrage :
Circuit de commande : 0,8 N·m
Circuit de puissance : 3,5 N·m
Compatibilité produit : IACTs, IATEt, IACTc, IACTp
Code de compatibilité : ICT
Segment de marché : Résidentiel, petits commerces
Normes : CEI/EN 61095
Niveau acoustique : 30 dB
Degré de protection IP :
IP20 conforme à CEI 60529
IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution : 2
Tropicalisation :
Classe 2 conforme à EN 60947-4-1
Classe 2 conforme à EN 61095
Classe 2 conforme à CEI 1095
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : 2000 m
Température de l’air ambiant en fonctionnement : -5…60 °C
Température ambiante pour le stockage : -40…70 °C
