Caractéristiques principales
Gamme de produit : Acti9

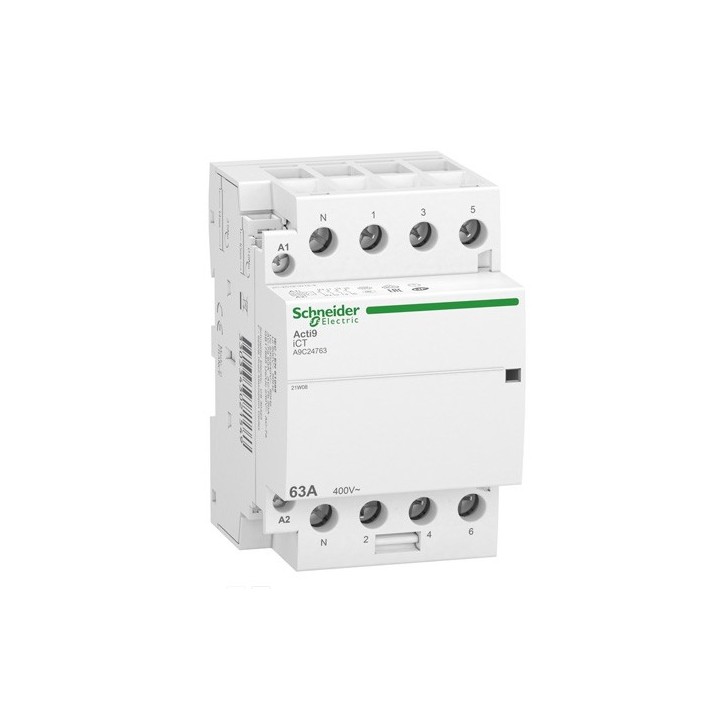

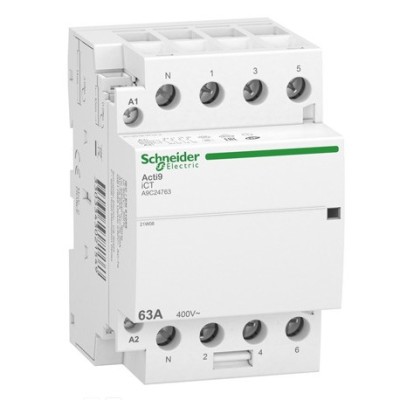

Nom du produit : Acti9 iCT
Type de produit ou équipement : Contacteur
Nom de l'appareil : iCT
Application : Éclairage
Pôles : 3P + N
[Ie] courant assigné d'emploi : 63 A AC-7A / 20 A AC-7B
Composition des pôles : 4NO
Type de réseau : CA
Type de commande : Contrôle à distance
[Uc] tension circuit de commande : 230...240 V CA 50 Hz
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
[Ue] tension assignée d'emploi : 220...240 V CA 50 Hz
Puissance maximum : 2,1 W à 220...240 V CA
[Ui] tension assignée d'isolement : 440 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Type de signal de commande : Maintenu
Fréquence de commutation : 100 commutations/jour
Indication de tension : Indicateur d'action
Consommation moyenne au maintien en VA : 6,5 VA
Consommation moyenne à l'appel en VA : 53 VA
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 60 mm
Couleur : Blanc
Endurance mécanique : 1000000 cycles
Durée de vie électrique :
- 100000 cycles CEI/EN 61095 63 A 50 Hz AC-7A
- 30000 cycles CEI/EN 61095 20 A 50 Hz AC-7B
- 30000 cycles CEI/EN 61095 50 Hz AC-7C
- 100000 cycles EN/CEI 60947-4-1 50 Hz AC-1
- 30000 cycles EN/CEI 60947-4-1 50 Hz AC-3
- 30000 cycles EN/CEI 60947-4-1 50 Hz AC-5A
- 30000 cycles EN/CEI 60947-4-1 50 Hz AC-5B
Type de technologie : Pôle de neutre désynchronisé
Conditions d’utilisation : Éclairage LED à contrôler par groupe
Mode de raccordement :
- Télécommande : borne du type à cage2 câble(s) 1,5 mm² rigide
- Télécommande : borne du type à cage1 câble(s) 1,5…2,5 mm² rigide
- Circuit de puissance : borne du type à cage1 câble(s) 6…16 mm² souple
- Circuit de puissance : borne du type à cage1 câble(s) 6…25 mm² rigide
- Télécommande : borne du type à cage2 câble(s) 1,5…2,5 mm² souple
Couple de serrage : Télécommande: 0,8 N.m / Circuit de puissance: 3,5 N.m
Accessoires associés : IACTs / IATEt / IACTc / IACTp
Code de compatibilité : ICT
Segment de marché : Petit commerce, résidentiel
