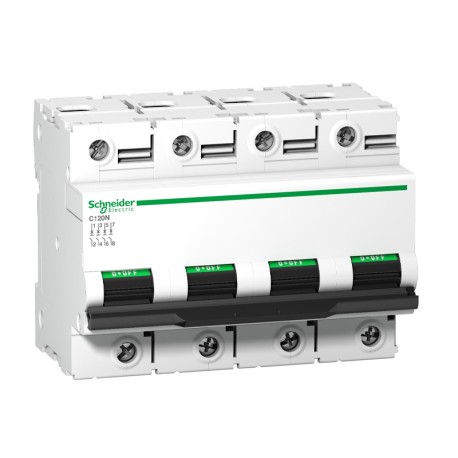

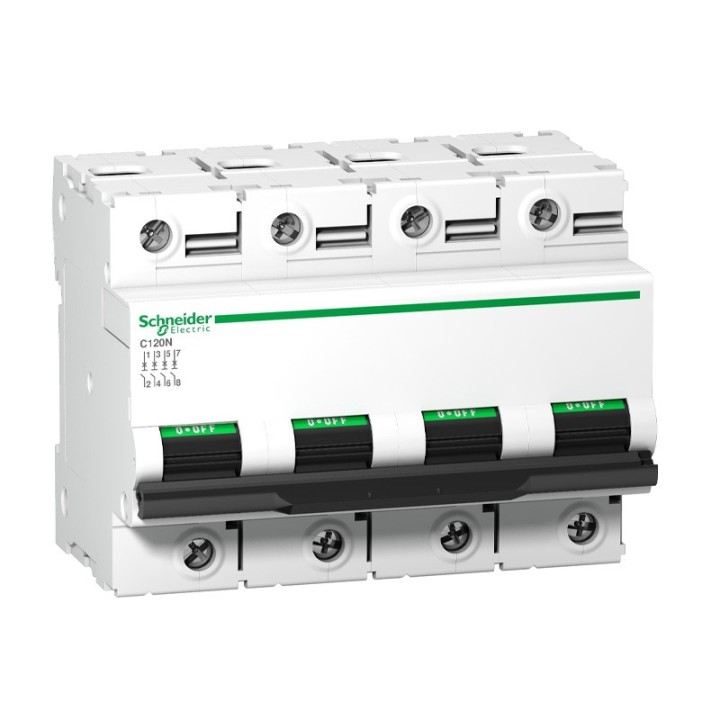

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal In de 125A et courbe de déclenchement D. Le pouvoir de coupure en court-circuit assigné va jusqu'à 10000A à 230VCA à 400VCA conformément à la norme E /IEC 60898-1 et 10000A à 230VCA à 400VCA conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine des fonctions de protection de circuit contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. L'affichage de la bande verte garantit un contact ouvert physiquement et permet d'effectuer des travaux sur le circuit aval en toute sécurité. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle Ue passe de 380VCA à 415VCA. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 108mm x (H) 81mm x (P) 73mm. Le poids est de 0,82kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 C120
Type de produit ou équipement : Disjoncteur miniature
Nom de l’appareil : C120N
Application de l’appareil : Distribution
Description des pôles : 4P
Nombre de pôles protégés : 4
Courant nominal [In] : 125 A à 30 °C
Type de réseau : CA
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
- 10 kA Icn à 400 V CA conforme à EN/IEC 60898-1
- 6 kA Icu à 440 V CA conforme à EN/IEC 60947-2
- 20 kA Icu à 220...240 V CA conforme à EN/IEC 60947-2
- 10 kA Icu à 380...415 V CA conforme à EN/IEC 60947-2
- 10 kA Icu à ≤ 500 V CC conforme à EN/IEC 60947-2
Aptitude au sectionnement : Oui conforme à CEI 60947-2
Normes : EN/IEC 60898-1, EN/IEC 60947-2
Certifications du produit : EAC
Caractéristiques complémentaires
Fréquence du réseau : 50/60 Hz
Tension assignée d’emploi [Ue] :
- 380...415 V CA
- ≤ 500 V CC
- 220...240 V CA
- 440 V CA
- 230...400 V CA
Limite de déclenchement magnétique : 10...14 x In
Pouvoir assigné de coupure de service [Ics] :
- 7500 A (75 %) à 400 V CA
- 4,5 kA (75 %) à 440 V CA
- 7,5 kA (75 %) à 380...415 V CA
- 15 kA (75 %) à 220...240 V CA
- 10 kA (100 %) à ≤ 500 V CC
Classe de limitation : 3
Tension d’isolement [Ui] : 500 V CA
Tenue aux chocs [Uimp] : 6 kV
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d’installation : Encliquetable
Support de montage : Rail DIN 35 mm
Compatibilité peigne / répartiteur : Oui
Pas de 9 mm : 12
Dimensions (HxLxP) : 81 x 108 x 73 mm
Poids : 0,82 kg
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 5000 cycles
Options de verrouillage : Poignée scellable (câble Ø 0,7 mm en position ON/OFF)
Mode de raccordement :
- 1…50 mm² rigide
- 1,5…35 mm² flexible
Longueur de dénudage : 15 mm
Couple de serrage : 3,5 N·m
Protection différentielle : Bloc séparé
