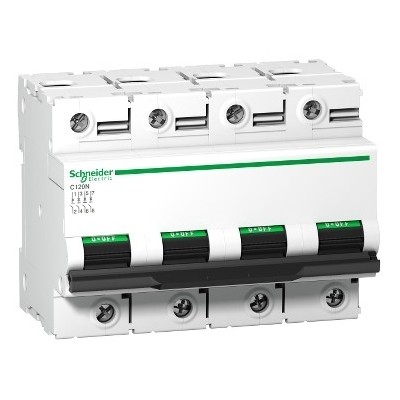

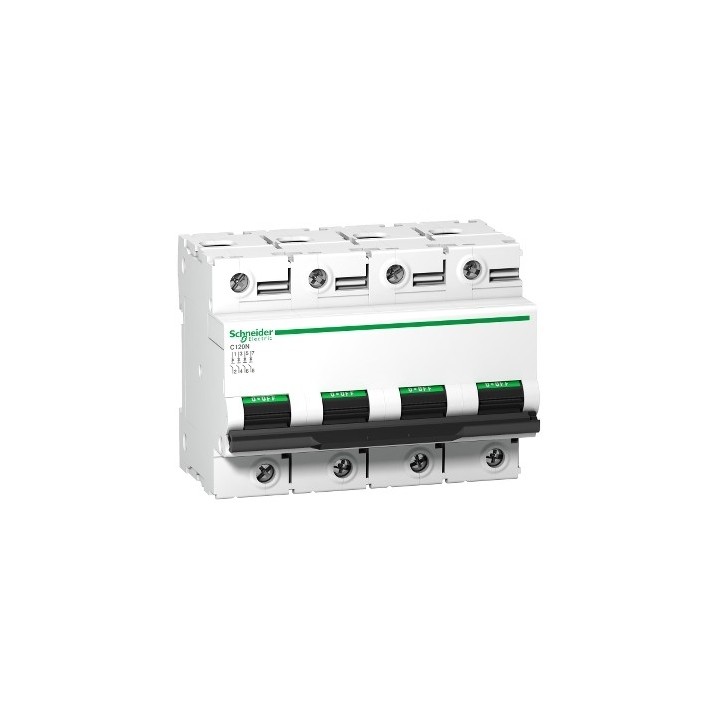

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 125 A et une courbe de déclenchement C. La capacité de coupure de court-circuit nominale Icn peut atteindre 10 000 A à 230 V CA à 400 V CA, conformément au standard IEC/EN 60898-1. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature associe des fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d'isolation. La présence de bande verte garantit un contact ouvert physiquement et permet d'effectuer un travail en toute sécurité sur le circuit en aval. Elle présente une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un niveau de performance industrielle élevé Elle a une endurité électrique allant jusqu'à 20 000 cycles et une endurité mécanique allant jusqu'à 20 000 cycles. La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d'isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanche (RAL 9003). Les dimensions sont (W) 108 mm x (H) 81 mm x (D) 73 mm. Le poids est de 0,321kg. Il possède un degré de protection IP20 (selon la norme CEI 60529) sur ses bornes. La température de fonctionnement est de -25°C à +70°C. La température de stockage est de -40°C à +85°C.
Caractéristiques principales
Type de produit : Disjoncteur miniature Acti9 C120N
Gamme : Acti9 C120
Application : Distribution électrique
Nombre de pôles : 4P (4 pôles protégés)
Courant nominal : 125 A
Courbe de déclenchement : C
Technologie de déclenchement : Thermique-magnétique
Caractéristiques complémentaires
Type de réseau : CA et CC
Tension assignée d'emploi (Ue) :
- 220 à 240 V AC
- 230 à 400 V AC
- 380 à 415 V AC
- 440 V AC
- ≤ 500 V DC
Pouvoir de coupure :
- 10 kA (Icn) à 400 V AC (EN/IEC 60898-1)
- Jusqu'à 20 kA (Icu) à 220-240 V AC (EN/IEC 60947-2)
- 10 kA (Icu) à 380-415 V AC
- 6 kA (Icu) à 440 V AC
- 10 kA (Icu) à ≤ 500 V DC
Pouvoir de coupure de service (Ics) :
- 7,5 kA à 400 V AC
- 15 kA à 220-240 V AC
- 7,5 kA à 380-415 V AC
- 4,5 kA à 440 V AC
- 10 kA à ≤ 500 V DC
Tension d'isolement (Ui) : 500 V
Tension de tenue aux chocs (Uimp) : 6 kV
Classe de limitation : 3
Catégorie de surtension : IV
Aptitude au sectionnement : Oui
Protection différentielle : Bloc différentiel séparé compatible
Signalisation : Indication ON/OFF
Type de commande : Touche à bascule
Installation
Montage : Enclipsable sur rail DIN 35 mm
Compatibilité peigne : Oui
Raccordement :
- Câble rigide : 1 à 50 mm²
- Câble souple : 1,5 à 35 mm²
Longueur de dénudage : 15 mm
Couple de serrage : 3,5 N.m
Dimensions
- Hauteur : 81 mm
- Largeur : 108 mm
- Profondeur : 73 mm
- Poids : 0,82 kg
Environnement
- Indice de protection : IP20
- Température de fonctionnement : -25 à +70 °C
- Température de stockage : -40 à +85 °C
- Humidité relative : Jusqu'à 95 % à 55 °C
- Altitude maximale d'utilisation : 2 000 m
Les + produit
- Disjoncteur 4P 125 A conçu pour les installations de distribution nécessitant un fort courant nominal.
- Pouvoir de coupure élevé jusqu'à 20 kA selon la tension d'utilisation.
- Compatible avec les blocs différentiels Acti9 pour une protection renforcée.
- Installation rapide sur rail DIN 35 mm avec compatibilité peignes d'alimentation.
- Poignée plombable en position ON ou OFF pour sécuriser l'installation.
- Conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2, garantissant fiabilité et sécurité.
